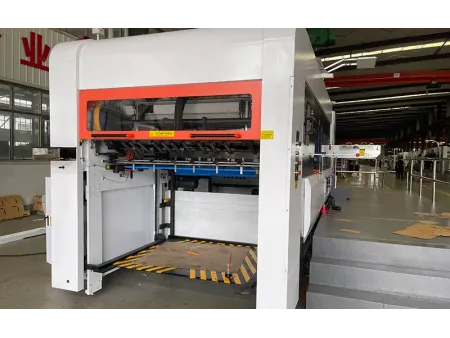

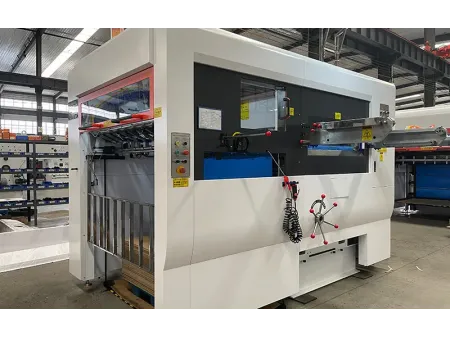

ماكينة القطع المسطحة بالقوالب نصف أوتوماتيكية

طلب عرض سعر

الموقع الإلكتروني: http://cartonmachine-ae.com/2-3-1-semi-automatic-flatbed-die-cutter.html

Semi-Automatic Flatbed Die-Cutter

ماكينة القص والتشطيب المسطحة مع محطة إزالة الفواصل لتحويل علب الكرتون

الهيكل

وحدة إزالة الفاقد

وحدة القص بالقالب (Die-Cutter)

الكبينة الكهربائية

Chain Drive and Conveyor Section

Die-Cutting Station

Motor

المكونات الرئيسية

الوحدة الرئيسية

• أقصى ارتفاع للكومة: حتى 1400 مم عند وحدة التغذية وحتى 1250 مم عند وحدة التسليم.
• شاشة عرض مركزية تمكن المشغلين من مراقبة العمليات من الجهة الخلفية بسهولة.
• نظام التكديس المسبق وطاولة الرفع الهوائية المصممة خصيصًا يقللان بشكل كبير من وقت الإعداد.
• نظام أخذ عينات بدون توقف يمكّن من فحص الورق أثناء تشغيل المعدات.

الوحدة الأساسية

• مجهزة بنظام تزييت مركزي أوتوماتيكي، مع تزييت السلسلة الرئيسية يتم التحكم به عبر HMI .
• نظام امتصاص الصدمات المحمي ببراءة اختراع يطيل عمر الماكينة ويزيد ضغط القص.
• علبة التروس المتقطعة تضمن تسجيلًا دقيقًا وتقلل من التأثير على نظام قضبان الإمساك.

نظام القص والنقل

• يتم تثبيت قالب القطع بواسطة نظام تثبيت هوائي لضمان التموضع الدقيق.
• لوحة القطع تنزلق على نظام تعويم هوائي لتسهيل المناولة.
• قابض كهربائي يثبت السلسلة أثناء التوقفات الطارئة بسرعات عالية.
• السلاسل الرئيسية والثانوية تتلقى تزييتًا مجدولًا يتم التحكم به عبر PLC .
• نافذة حماية محطة القص تساعد في الحفاظ على نظافة الداخل.
• تستخدم الماكينة نظام قضبان إمساك خفيف ومتين مكوّن من خمس قطع، مع سلاسل Renold (المملكة المتحدة) أو IWIS (ألمانيا)، لضمان نقل الورق بدقة وموثوقية.

المواصفات الفنية

الطراز	BMY-1300	BMY-1500	BMY-1650	BMY-2100
أقصى حجم ورق، مم	1320x980	1510x1120	1670x1200	2100x1600
أدنى حجم ورق، مم	350x450	450x500	500x550	600x600
أقصى حجم قص، مم	1300x960	1490x1100	1650x1180	2050x1550
أدنى حجم حافة الإمساك، مم	8	8	8	10
أقصى ضغط قص، نيوتن/سم²	350	380²	400	500
الورق/الكرتون القابل للمعالجة، جم/م²	200-2000	200-2000	200-2000	200-2000
الورق/الورق المموج القابل للمعالجة، مم	10 (أعلى سمك)	10 (أعلى سمك)	10 (أعلى سمك)	10 (أعلى سمك)
أقصى سرعة قص، ورقة/ساعة	5000	5000	4200	3800
أقصى ارتفاع كومة التغذية، مم	1400 (فوق مستوى الأرض)	1400 (فوق مستوى الأرض)	1400 (فوق مستوى الأرض)	1400 (فوق مستوى الأرض)
أقصى ارتفاع كومة التجميع، مم	1250 (فوق مستوى الأرض)	1250 (فوق مستوى الأرض)	1300 (فوق مستوى الأرض)	1300 (فوق مستوى الأرض)
إجمالي القدرة، كيلوواط	15	15	20	25
وزن الماكينة، طن	14.5	17	21	30
أبعاد الماكينة (طول×عرض×ارتفاع)، مم	4200x4250x2250	4500x4300x2250	5200x4950x2250	6500x5050x2400
