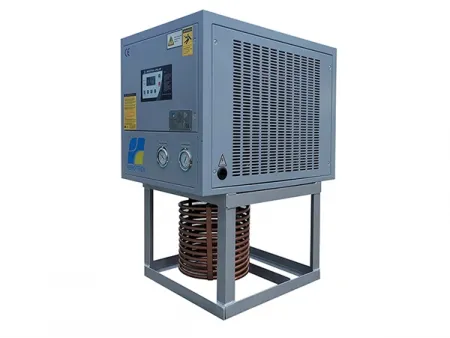

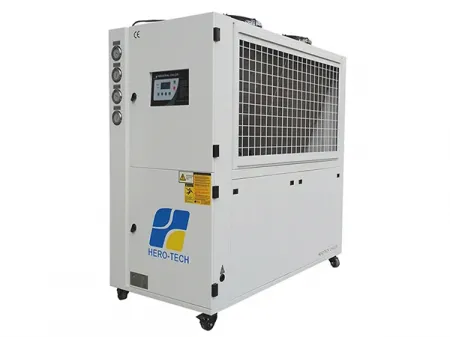

مبرد الزيت في المعدات الصناعية المختلفة (شيلر الزيت) Oil Chiller
مبردات صناعية لتبريد زيوت التشحيم والزيوت الهيدروليكية لمكائن التشغيل
توفر مبردات الزيوت تبريداً متخصصاً لأنظمة التشحيم والزيوت الهيدروليكية الضرورية لمختلف مكائن التشغيل. وتُستخدم على نطاق واسع في المعدات الدقيقة مثل مكائن CNC، مكائن الحفر الإحداثية، الطواحين والفريزات، مراكز التشغيل، والمكائن المعيارية لتبريد زيوت تشحيم المحاور ووحدات الطاقة الهيدروليكية.
ومن خلال الحفاظ على درجة حرارة الزيت عند مستويات مساوية أو أقل من درجة حرارة المحيط، تقلل مبرداتنا بفعالية التشوه الحراري في هيكل المكينة، مما يؤدي إلى: تحسين دقة التشغيل، تشغيل أكثر سلاسة، وأداء متسق ومستقر حتى أثناء دورات الإنتاج الطويلة
كما تستفيد مبردات الزيوت من الخصائص المتميزة للزيت كوسيط لنقل الحرارة، لتوفر تبريداً فعالاً وموثوقاً. وقد تم تصميمها لتلبية المتطلبات الصارمة للمعدات الصناعية الحديثة، مما يضمن ثبات العمليات وزيادة عمر المكائن.
- تحكم دقيق وثبات عالي في درجة الحرارة يحافظ مبرد الزيت على درجة حرارة الزيت ضمن نطاق محدد، عادةً بين 10 إلى 30 درجة مئوية مع دقة ±1-2°C، مما يقلل التشوه الحراري في مكائن التشغيل ويحسن دقة المعالجة. كما أنه مزود بنظام تحكم حراري ذكي PID يسمح بتعديل درجة حرارة الزيت بالتزامن مع درجة حرارة المحيط، مما يمنع التشوهات أو انحناء المكونات الميكانيكية الناتجة عن اختلاف درجات الحرارة.
- موفر للطاقة وصديق للبيئة يستخدم مبردات صديقة للبيئة مثل R407C وR410A وR134a، لضمان انعدام الانبعاثات الضارة مع الحفاظ على أداء تبريد عالي الكفاءة.
- متانة وأمان المكونات الرئيسية مثل المضخات المصنوعة من الفولاذ المقاوم للصدأ والمكثفات ذات الزعانف مصنوعة من مواد مقاومة للتآكل لضمان عمر خدمة طويل. ويتميز بوظائف حماية متعددة مثل إنذارات فقد الطور، حماية من ارتفاع الحرارة، وحماية من التسرب لضمان تشغيل آمن وموثوق.
- قابلية التكيف والمرونة يمكن تخصيصه ليناسب مكائن CNC، مكابس هيدروليكية، الطواحين والفريزات، وغيرها من المعدات، حيث يدعم تشغيل وحدات متعددة بالتوازي لتحقيق توافق مرن مع الحمل المطلوب. كما أن تصميم التبريد بالغمر يمنع تلوث الزيت برقائق المعدن، مما يجعل الصيانة سهلة ومباشرة.
- المعالجة الدقيقة للمكائن
- مكائن CNC والطواحين والفريزات/ آلات الحفر والتفريز: تبريد زيت تشحيم المحاور لتقليل أخطاء التمدد الحراري وتحسين دقة التشغيل، مثل مكائن الحفر الإحداثية ومراكز التشغيل.
- ماكينات التفريغ الكهربائي (EDM): الحفاظ على درجات حرارة مستقرة للأقطاب وقطع العمل، مما يساهم في إطالة عمر الأدوات. الأنظمة الهيدروليكية ومعدات الطاقة
- تُستخدم في المكابس الهيدروليكية، ماكينات الحقن، وغيرها من المعدات لمنع تدهور الزيت الهيدروليكي الناتج عن الحرارة المرتفعة، والحفاظ على لزوجة مستقرة وتجنب تقلبات الضغط. القوالب والتشكيل الصناعي
- تبريد قوالب الحقن لتقليل دورات التشكيل ومنع عيوب السطح في المنتجات البلاستيكية. تطبيقات صناعية متخصصة
- معدات الطاقة: تبريد زيت تشحيم المحامل في مجموعات المولدات.
- الصناعات الكيميائية: تنظيم درجات حرارة المفاعلات لتقليل مخاطر ارتفاع الحرارة.
| الطراز (HTO-***) | | | | | | | | | | ||
| نوع التصميم | مبرد زيت من النوع المجمّع/ المدمج في وحدة واحدة | ||||||||||
| قدرة التبريد المصممة (المعيارية) | كيلو كالوري في الساعة | 1616 | 3242 | 4859 | 6475 | 8677 | 13046 | 16193 | 21328 | 32379 | |
| كيلو وات | 1.88 | 3.77 | 5.65 | 7.53 | 10.09 | 15.17 | 18.83 | 24.8 | 30.34 | ||
| القدرة الكهربائية الداخلة | كيلو وات | 0.915 | 1.4 | 2.25 | 2.46 | 3.53 | 5.58 | 6.87 | 8.6 | 10.64 | |
| مصدر الطاقة | 220V 50Hz/60Hz (1 فاز) | 380V~415V 50Hz/60Hz (ثلاثي الطور، 3 فاز) | |||||||||
| نطاق درجة حرارة الزيت | 20 درجة مئوية إلى 35 درجة مئوية | ||||||||||
| المبرد | النوع | R22 | |||||||||
| التحكم | الأنبوب الشعري | صمام التمدد الحراري الثرموستاتي | |||||||||
| الضاغط | النوع | ضاغط دوار محكم الإغلاق | ضاغط حلزوني مغلق بالكامل | ||||||||
| قدرة المحرك | كيلو وات | 0.45 | 0.89 | 1.52 | 1.73 | 2.5 | 4.12 | 4.87 | 3.3×2 | 4.12×2 | |
| المكثف | النوع | مكثف مزود بزعانف ألومنيوم مروحة محورية عالية التدفق ومنخفضة الضوضاء | |||||||||
| تدفق هواء التبريد | م3 / ساعة | 750 | 1000 | 1500 | 2000 | 3000 | 5000 | 6000 | 8000 | 10000 | |
| قدرة المروحة | كيلو وات | 0.095 | 0.14 | 0.18 | 0.18 | 0.14×2 | 0.18×2 | 0.18×2 | 0.25×2 | 0.45×2 | |
| المبخر | النوع | مبادل حراري بزعنفة ألومنيوم عالية الكفاءة مروحة محورية كبيرة الحجم منخفضة الضوضاء | |||||||||
| حجم المياه المبردة | م3 / ساعة | 1.08 | 1.8 | 2.3 | 3.6 | 5.4 | 9 | 10.4 | 14.4 | 18 | |
| توصيلة الأنبوب | إنش | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 1 | 1 | 1-1/2 | 1-1/2 | |
| مضخة الزيت | القدرة | كيلو وات | 0.37 | 0.37 | 0.55 | 0.55 | 0.75 | 1.1 | 1.1 | 1.5 | 1.5 |
| الرأس | م | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| أنظمة الحماية |
| ||||||||||
| الأبعاد | الطول | مم | 550 | 600 | 650 | 650 | 1030 | 1030 | 1170 | 1350 | 1550 |
| العرض | مم | 350 | 400 | 520 | 520 | 560 | 560 | 610 | 680 | 760 | |
| الارتفاع | مم | 755 | 885 | 1030 | 1030 | 1330 | 1330 | 1390 | 1520 | 1680 | |
| الوزن الصافي | كجم | 45 | 52 | 65 | 85 | 132 | 165 | 183 | 275 | 355 | |
- درجة حرارة دخول/خروج المياه المبردة: 12°C / 7°C
- درجة حرارة دخول/خروج الهواء المبرد: 30°C / 38°C
ملاحظة: الوحدات التي تستخدم المبرد R407C تتمتع بسعة تبريد أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بمبرد R22.
نحتفظ بحق تعديل المواصفات دون إشعار مسبق.
نصمم ونصع ونُصدر وحدات التبريد الصناعية ومعدات تبريد العملياتبشكل مخصص بالكامل لتلائم مواصفاتك واحتياجاتك الفريدة، لنضمن لك أداءً مثالياً وكفاءة لا تُضاهى.
