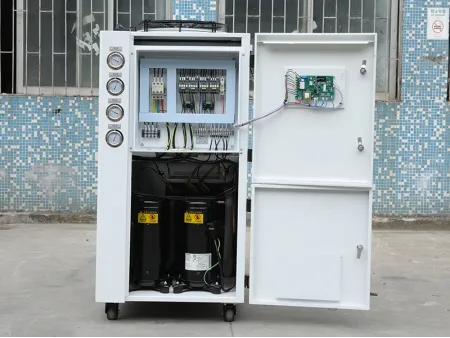

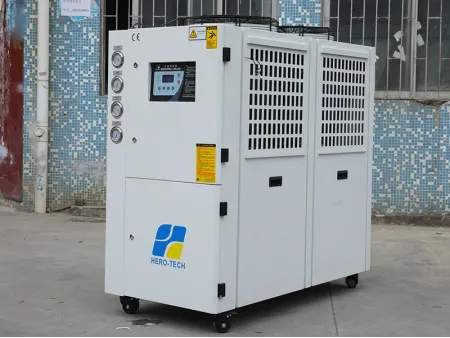

مبرد مائي لمكائن الليزر (شيلر ماكينة الليزر) Laser Chiller

طلب عرض سعر

الموقع الإلكتروني: http://industrialchiller-ae.com/4-1-laser-chiller.html

مبردات المياه لتبريد مكائن الليزر الصناعي

تولد الليزرات الصناعية كميات كبيرة من الطاقة الحرارية أثناء التشغيل، حيث يمكن أن تؤثر الحرارة الزائدة سلباً على الأداء، تقلل الكفاءة، وتقصّر عمر المعدات. كما تم تصميم مبردات الليزر لإدارة الحمل الحراري بفعالية، من خلال إزالة الحرارة بسرعة ونقلها بعيداً عن نظام الليزر. ومع التحكم الدقيق في درجة الحرارة، تساعد هذه المبردات على الحفاظ على استقرار التشغيل وحماية المكونات الحساسة من التلف الناتج عن الحرارة.

تطبيقات مبردات الليزر الصناعية كثيرة، حيث تُستخدم هذه المبردات على نطاق واسع في مختلف تطبيقات معالجة الليزر، بما في ذلك الوسم، اللحام، الترميز، وأنظمة القطع. ومن خلال الحفاظ على درجة الحرارة المثلى للتشغيل، تساهم مبردات الليزر في: ضمان جودة معالجة متسقة، تمديد عمر المعدات، وتعزيز موثوقية الإنتاج، حتى في أصعب بيئات العمل الصناعية. ولذا، فهي توفر حلول تبريد الليزر عالية الجودة لضمان أداءً موثوقاً ومستقراً لتلبية متطلبات أكثر التطبيقات الصناعية تحدياً.

الميزات

تبريد عالي الكفاءة وتحكم دقيق في درجة الحرارة يقوم مبرد الليزر بسرعة بامتصاص الحرارة الناتجة عن معدات الليزر عبر نظام تبريد مغلق، مما يضمن ثبات درجة حرارة التشغيل. فعلى سبيل المثال، أثناء عمليات القطع أو اللحام بالليزر، يمكن أن تصل دقة التحكم في الحرارة إلى ±0.1°C، مما يمنع تدهور جودة الشعاع نتيجة تقلبات الحرارة. وباستخدام تقنية تدوير المبرد المعتمدة على الضواغط مثل الضواغط الحلزونية، يوفر المبرد كفاءة تبريد عالية مع استهلاك منخفض للطاقة.
تكيّف دقيق مع أنواع الليزر المختلفة توفر حلول تبريد مخصصة لأنابيب ليزر CO₂، ليزر أشباه الموصلات، الليزر الليفي، الليزر فوق البنفسجي، وغيرها، لتلبية متطلبات التبريد الخاصة بمستويات الطاقة المختلفة والأطوال الموجية المتنوعة.
صديق للبيئة وموفر للطاقة يتم استخدام مبردات صديقة للبيئة مثل R407C وR410A وR134a، لضمان انعدام الانبعاثات الضارة. كما تساعد تقنيات استرداد الحرارة المدمجة في تقليل استهلاك الطاقة الكلي. وتدعم بعض الموديلات التصميم المعياري، مما يسمح بتشغيل عدة وحدات بالتوازي لتحقيق توافق مرن مع الحمل المطلوب.
هيكل مدمج ومتانة عالية يسمح التصميم المدمج بالتركيب الداخلي والخارجي، موفراً مساحة، حيث أن المكونات الرئيسية مثل المبخرات ومضخات المياه مصنوعة من الفولاذ المقاوم للصدأ لضمان مقاومة ممتازة للتآكل وطول عمر الخدمة.
نظام حماية ذكي وسهولة التشغيل مزود بإنذارات التدفق، وحماية من ارتفاع درجة الحرارة أو التسرب، لضمان تشغيل آمن ومستقر. كما يدعم التحكم عبرPLC أو الحاسوب الدقيق للمراقبة عن بُعد وتشخيص الأعطال تلقائياً.

تطبيقات مبردات الليزر الصناعية

معالجة الليزر الصناعية

القطع/النقش: تُستخدم مع آلات القطع بالليزر الليفي وأنظمة النقش بالليزر CO₂ وغيرها من المعدات، لمنع تشوه المواد أو انحراف الشعاع الناتج عن الحرارة الزائدة، مما يضمن قطع أنظف للمعادن والسيليكون.
اللحام/الوسم: في صناعة السيارات ومعالجة الإلكترونيات، تعمل على تثبيت قدرة شعاع الليزر لتحسين دقة التشغيل وجودة المعالجة.

المجالات الطبية والبحثية

تبريد أجهزة الليزر الطبية مثل أنظمة التجميل والليزر الجراحي، لضمان علاج آمن وفعّال.
الحفاظ على استقرار درجات الحرارة للأجهزة المختبرية الدقيقة، بما في ذلك مطياف الامتصاص الذري والمجاهر الإلكترونية الماسحة، لتحسين موثوقية البيانات ودقة النتائج.

تطبيقات صناعية أخرى

معالجة البلاستيك: تبريد قوالب الحقن لتقليل آثار السطح وتسريع زمن التصلب.
صناعات الطاقة والكيماويات: تبريد المولدات أو معدات التفاعلات الكيميائية لمنع الحرارة الزائدة وتعطل المعدات.

المواصفات الفنية

الطراز (HTL-***)			1/2A	1A	1.5A	2A	3A	5A	6A	8AD	10AD	12AD	15AD	20AD
قدرات التبريد المعيارية		كيلو كالوري في الساعة	1419	2385	3264	4592	8677	13046	16193	21328	26092	32387	34572	49364
قدرات التبريد المعيارية		كيلو وات	1.25	2.2	3.5	4.9	6.78	12.46	14.86	21.12	24.92	29.32	36.02	50.6
القدرة الكهربائية الداخلة		كيلو وات	0.895	1.4	2.07	2.24	3.45	5.23	5.98	7.85	10.64	12.14	14.34	18.6
مصدر الطاقة			220V 50Hz/60Hz (1 فاز)				380V~415V 50Hz/60Hz (ثلاثي الطور، 3 فاز)
المبرد	النوع		R22/R407C
المبرد	التحكم		الأنبوب الشعري									صمام التمدد الحراري الثرموستاتي
الضاغط	النوع		ضاغط دوار محكم الإغلاق				ضاغط حلزوني مغلق بالكامل
الضاغط	القدرة	كيلو وات	0.45	0.89	1.52	1.73	2.8	4.12	4.87	3.3×2	4.12×2	4.87×2	5.47×2	8.1×2
المكثف	النوع		مبادلات حرارية بأنابيب نحاسية وزعانف ألومنيوم مروحة محورية عالية التدفق ومنخفضة الضوضاء
	حجم تدفق هواء التبريد	م3 / ساعة	750	1000	1500	2000	3000	5000	6000	8000	10000	12000	15000	20000
	قدرة المروحة	كيلو وات	0.095	0.14	0.18	0.18	0.14×2	0.18×2	0.18×2	0.25×2	0.45×2	0.45×2	0.6×2	0.8×2
المبخر	النوع		المبخر بأنبوب وغلاف / مبادل حراري بألواح من الفولاذ المقاوم للصدأ
	كمية المياه المبردة المتدفقة أو المخزنة عند درجة حرارة 7 درجات مئوية	م3 / ساعة	0.258	0.476	0.59	0.908	1.36	2.22	2.6	3.52	4.44	5.03	7.1	8.84
	حجم الخزان	لتر	16	16	20	20	50	60	110	120	200	200	270	350
	توصيلة الأنبوب	م3 / ساعة	1/2	1/2	1/2	1/2	1	1	1	1-1/2	2	2	2	2-1/2
المضخة	القدرة	كيلو وات	0.37	0.37	0.37	0.37	0.37	0.75	0.75	0.75	1.5	1.5	2.2	2.2
المضخة	الرأس	م	20	20	20	20	20	20	20	20	20	20	20	20
مفتاح التحكم بالتدفق			التدفق عند التشغيل: أكبر من 3.5 لتر/ دقيقة إيقاف التدفق: أقل من 1.4 لتر/ دقيقة				التدفق عند التشغيل: أكبر من 16 لتر/ دقيقة إيقاف التدفق: أقل من 10 لتر/ دقيقة
أنظمة التحكم			ثرموستات (منظم حرارة) داخلي لمحرك الضاغط مرحل حماية من الحمل الزائد مفتاح الضغط العالي والمنخفض حماية من التجمد مرحل حماية من عكس أطوار الكهرباء ثرموستات (منظم) غاز التفريغ مفتاح تدفق المياه
الأبعاد	الطول	مم	550	600	650	650	1030	1030	1170	1350	1550	1550	1830	2010
	العرض	مم	350	400	520	520	560	560	610	680	760	760	850	950
	الارتفاع	مم	755	885	1030	1030	1330	1330	1390	1520	1680	1680	1870	1990
الوزن الصافي		كجم	45	52	75	85	132	165	183	265	345	382	580	650

المواصفات أعلاه مصممة وفقاً لشروط التصميم التالية:

درجة حرارة دخول/خروج المياه المبردة: 12°C / 7°C
درجة حرارة دخول/خروج الهواء المبرد: 30°C / 38°C

ملاحظة: الوحدات التي تستخدم المبرد R407C تتمتع بسعة تبريد أقل بحوالي 5 بالمائة مقارنة بالنماذج التي تعمل بمبرد R22.
ونحتفظ بحق تعديل المواصفات دون إشعار مسبق.
