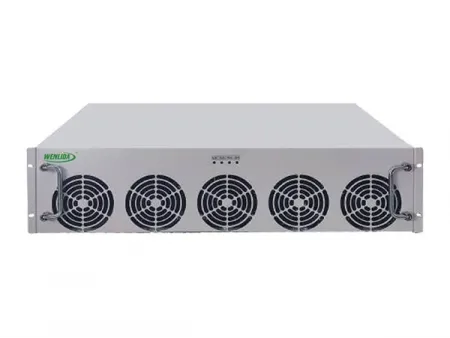

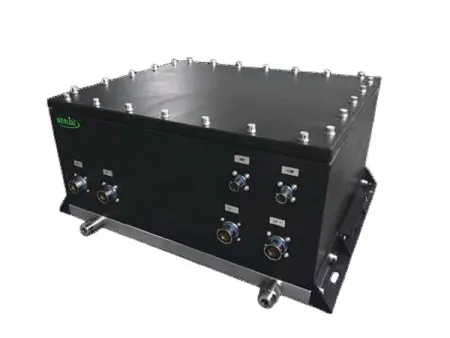

محول تيار مستمر (DC/DC) DC/DC Converter
يجمع هذا النظام بين محول رفع الجهد (رافع للجهد)، ومحول خفض الجهد (خافض للجهد)، ومحول التيار المستمر ثنائي الاتجاه (DC/DC) لتحويل الجهد بشكل متعدد الاستخدامات في أنظمة الطاقة المتجددة وتخزين الطاقة.
- الكفاءة: لا تقل عن 99%
- القدرة المقننة (kW): من 1.66 إلى 200 كيلو وات
- نطاق جهد الدخل (Vdc): من 0 إلى 2000 فولت
- نطاق جهد الخرج (Vdc): من 0 إلى 1200 فولت
- دقة تنظيم الجهد: ±0.5%FS / ±1%FS
- دقة تنظيم التيار: ±1%FS@ القدرة المقننة، ± 0.5%FS@ القدرة المقننة
- نمط التشغيل: مفتاح آلي للجهد الثابت، التيار الثابت (CV/CC)، التيار الثابت (CC)، الجهد الثابت (V)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت
- واجهة الاتصال: RS485 / CAN
- مستوى الحماية: IP 20 / IP 20 / IP 65
- طريقة التبريد: تبريد بالهواء / تبريد بالماء
محولات التيار المستمر (DC/DC) تعمل هذه المحولات على تنظيم التيار المستمر عن طريق تحويله من مستوى جهد إلى آخر، مما يضمن نقل مستقر وفعال للطاقة عبر مختلف التطبيقات. وتعتمد في عملها على تخزين الطاقة وإطلاقها عبر المحاثات والمكثفات، باستخدام أجهزة تبديل عالية التردد مثل ترانزستورات MOSFET أو IGBT. وبحسب التكوين، يمكنها رفع الجهد (رفع للجهد)، أو خفضه (خفض للجهد)، أو التحويل ثنائي الاتجاه لدعم كل من الشحن والتفريغ في أنظمة تخزين الطاقة. وتجعلها مرونتها عنصر لا غنى عنه في مشاريع الطاقة المتجددة، وأنظمة إدارة البطاريات، والشبكات الذكية حيث يُعد استقرار الجهد وكفاءته أمر بالغ الأهمية.
- تصل كفاءة تحويل محولات التيار المستمر (DC/DC) إلى 98% باستخدام أجهزة أشباه موصلات ذات فجوة نطاق واسعة مثل كربيد السيليكون، وتعمل بترددات تبديل تصل إلى مئات الكيلو هرتز، وهي أعلى بكثير من نطاق من 90 إلى 95% للمحولات التقليدية.
- تدعم نطاق جهد واسع، من 0 فولت لشحن بطاريات التدفق إلى 1500 فولت لتطبيقات الطاقة المتجددة. يمكن التحكم بدقة في جهد الخرج ضمن ±1%.
- توفر استجابة ديناميكية سريعة أثناء الانتقال بين الشحن والتفريغ، مما يضمن استقرار تنظيم التردد في أنظمة طاقة الرياح وتخزين الطاقة.
- تتميز بتصميم قياسي لإدارة الشبكة يوفر التكرار وتحمل الأعطال. في حال تعطل وحدة واحدة، يتم فصلها آلياً بينما تستمر الوحدات الأخرى في العمل بأمان.
- تتضمن وظائف حماية متعددة، مثل الحماية من الجهد الزائد والتيار الزائد وارتفاع درجة الحرارة، بالإضافة إلى دوائر امتصاص الصدمات والتخميد. تدعم إمكانية بدء تشغيل توربينات الرياح من الصفر وتطيل عمرها التشغيلي الإجمالي.
- إمكانية توصيل وحدات الطاقة بالتوازي لتوسيع السعة بمرونة، والتوسع بسهولة من مستويات الكيلو وات إلى الميغاواط.
- تمكين تدفق الطاقة ثنائي الاتجاه للشحن والتفريغ، مما يجعل محولات التيار المستمر ( (DC/DC مناسبة للكبح التجديدي في المركبات الكهربائية والتحكم في الطاقة في أنظمة تخزين الطاقة.
- استخدام خوارزميات تحكم ذكية، مثل المنطق الضبابي والشبكات العصبية، للحفاظ على توازن حالة الشحن بين المجموعات وإدارة أوضاع التيار الثابت، والجهد الثابت، والطاقة الثابتة.
- استخدام التبريد السائل لتبديد الحرارة بكفاءة، مما يوفر تشغيل مستقر في البيئات ذات درجات الحرارة العالية وحماية صناعية عالية للمواقع الصعبة، مثل المناجم والمنصات المتنقلة.
| الفئات | فئة 60 فولت مبرد بالهواء | فئة 900 فولت مبرد بالهواء | فئة 1200 فولت مبرد بالهواء | فئة 1500 فولت مبرد بالهواء | فئة 2000 فولت مبرد بالهواء | فئة SIC مبرد بالهواء | ||||||
| جانب الدخل/جانب الجهد العالي | الكفاءة (عند الحمل الكامل) | ≥ 99% | ≥ 99% | ≥ 98% | ≥ 96% | ≥ 96% | ≥ 96% | ≥ 98% | ||||
| نطاق جهد الدخل (Vdc) | 0–60 | 0–950 (900–950@18/36/54kW) | 0–900 | 0–1200 | 0–1500 | 1100–2000 | 0–800 | |||||
| نطاق تيار الدخل (A) | 0–33/0–66/0–100 | 0–120/0–200/0–350 | 0–40 | 0–50/0–100/0–150 | 0–50 | 0–100/0–150 | 0–100/0–150 | 0–100 | 0–20/0–40 | |||
| جانب الخرج / جانب الجهد المنخفض | نطاق جهد الخرج (Vdc) | 0–60 | 0–950 (Vhigh×0.1< Vlow < Vhigh×0.9) | 0–950 (Vhigh×0.05< Vlow <Vhigh×0.95) | 0–720 (Vhigh×0.1< Vlow <Vhigh×0.9) | 0–760 (Vhigh×0.05< Vlow <Vhigh×0.95) | 0–1080 (Vhigh×0.1< Vlow <Vhigh×0.9) | 0–1140 (Vhigh×0.05< Vlow <Vhigh×0.95) | 0–1000 (Vhigh×0.1< Vlow <1000) | 0–1000 (Vhigh×0.1< Vlow <1000) | 0–720 (Vhigh×0.1< Vlow <Vhigh×0.9) | |
| القدرة المقننة (kW) | 1.66/3.32/5 | 60/120/200 | 15 | 15 | 20/40/60 | 20 | 40/60 | 40/60 | 80 | 6/12 | ||
| أقصى قدرة (kW) | 2002/4/6 | 80/140/240 | 20 | 20 | 30/60/100 | 30 | 60/100 | 60/100 | 100 | 7.5/15 | ||
| نطاق جهد القدرة الثابتة (Vdc) | - | 500–810/600–810 | 500–850/600–850 | 600–720 | 600–760 | 700–1080 | 700–1140 | 600–100/680–1000 | 680–1000 | 500–800 | ||
| نطاق تيار الخرج (A) | 0–33/0–66/0–100 | 0–120/0–200/0–350 | 0–40 | 0–40 | 0–50/0–100/0–150 | 0–50 | 0–100/0–150 | 0–100/0–150 | 0–150 | 0–20/0–40 | ||
| دقة تنظيم الجهد | ±1%FS | ±1%FS | ±0.5%FS | ±1%FS | ±0.5%FS | ±1%FS | ±0.5%FS | ±0.5%FS | ±0.5%FS | ±1%FS | ||
| دقة تنظيم التيار | ±1%FS@ القدرة المقننة | ±1%FS@ القدرة المقننة | ± 0.5%FS@ القدرة المقننة | ±1%FS@ القدرة المقننة | ± 0.5%FS@ القدرة المقننة | ±1%FS@ القدرة المقننة | ± 0.5%FS@ القدرة المقننة | ± 0.5%FS@ القدرة المقننة | ± 0.5%FS@ القدرة المقننة | ±1%FS@ القدرة المقننة | ||
| زمن الاستجابة | ≤ 100ms | ≤ 100ms | ≤ 100ms | ≤ 5ms | ≤ 100ms | ≤ 5ms | ≤ 100ms | ≤ 100ms | ≤ 100ms | |||
| وضع التشغيل | مفتاح آلي | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | ||||||
| واجهة الاتصال | RS485 | Modbus RTU (معزولة)، قناة واحدة | Modbus RTU (معزولة)، قناة واحدة | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناة واحدة | |
| CAN | CAN 2.0A/B (معزولة)، قناة واحدة | CAN 2.0A/B (معزولة)، قناتين | CAN 2.0A/B (معزولة)، قناة واحدة متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناة واحدة متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناة واحدة متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناة واحدة متوافقة مع BMS | ||
| الحماية | جانب الجهد العالي | زيادة الجهد، انخفاض الجهد | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | ||||
| جانب الجهد المنخفض | زيادة الجهد، انخفاض الجهد، زيادة التيار | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار | |||||
| حمايات أخرى | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | ||||||||
| المواصفات العامة | مستوى الحماية | IP 20 | IP 54 | IP 20 | IP 20 | |||||||
| طريقة التركيب | أذني تثبيت يمين ويسار | براغي M8 لتثبيت مبرد المياه (الرادياتير) | براغي M8 لتثبيت مبرد المياه (الرادياتير) | أذني تثبيت يمين ويسار | ||||||||
| درجة حرارة التشغيل | من – 20 إلى 45 درجة مئوية (الانخفاض في الأداء عند درجة حرارة تزيد عن 45 درجة مئوية) | من – 20 إلى 45 درجة مئوية (الانخفاض في الأداء عند درجة حرارة تزيد عن 45 درجة مئوية) | من – 20 إلى 45 درجة مئوية (الانخفاض في الأداء عند درجة حرارة تزيد عن 45 درجة مئوية) | من – 20 إلى 45 درجة مئوية (الانخفاض في الأداء عند درجة حرارة تزيد عن 45 درجة مئوية) | ||||||||
| بيئة التشغيل | الرطوبة النسبية: أقل من 95% RH بدون تكثيف، الارتفاع: أقل من 2000 متر (بالنسبة للارتفاعات التي تزيد عن 2000 متر، يجب تخفيض الاستخدام وفقاً للمعيار GB/T3859.2). | الرطوبة النسبية: أقل من 95% RH بدون تكثيف، الارتفاع: أقل من 2000 متر (بالنسبة للارتفاعات التي تزيد عن 2000 متر، يجب تخفيض الاستخدام وفقاً للمعيار GB/T3859.2). | الرطوبة النسبية: أقل من 95% RH بدون تكثيف، الارتفاع: أقل من 2000 متر (بالنسبة للارتفاعات التي تزيد عن 2000 متر، يجب تخفيض الاستخدام وفقاً للمعيار GB/T3859.2). | الرطوبة النسبية: أقل من 95% RH بدون تكثيف، الارتفاع: أقل من 2000 متر (بالنسبة للارتفاعات التي تزيد عن 2000 متر، يجب تخفيض الاستخدام وفقاً للمعيار GB/T3859.2). | ||||||||
| مستوى الضوضاء | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | ||||||||
| الأبعاد (D×W×H) | 300×100×88mm | 500×250×154mm | 600×363×154mm 600/543/154 mm | 390×185×270mm | 390×185×270mm | 600×363×154mm 600×543×154mm | 600×363×154mm | 552×445×176mm 600×543×154mm | 600×685×198mm | 255×183×110mm | ||
| 500×363×154mm | )بأذن تثبيت) | |||||||||||
| 500×543×154mm | ||||||||||||
| )بدون أذن تثبيت) | ||||||||||||
| الوزن | 2002/3/4 | 20/36/54kg | 21/37kg | 25kg | 25kg | 21/37/55kg | 21kg | 37/55kg | 37/55kg | 60kg | 3.4/4kg | |
| الفئات | فئة 60 فولت مبرد بالماء | فئة 900 فولت مبرد بالماء | فئة 1200 فولت مبرد بالماء | فئةSIC مبرد بالماء | ||||
| جانب الدخل/جانب الجهد العالي | الكفاءة (عند الحمل الكامل) | ≥ 99% | ≥ 98% | ≥ 96% | ≥ 98% | ≥ 98% | ||
| نطاق جهد الدخل (Vdc) | 0–60 | 0–900 | 0–1200 | 0–150 | ||||
| نطاق تيار الدخل (A) | 0–33/0–66/0–100 | 0–150/0–200 | 0–150/0–200/0–360 | 0–100/0–200 | 0–100/0–200 | 0–360 | 0–250 | |
| جانب الخرج / جانب الجهد المنخفض | نطاق جهد الخرج (Vdc) | 0–60 | 0–720 | 0–760 | 0–1080 | 0–1140 | 0–1140 | 0–135 |
| Vhigh×0.1< Vlow <Vhigh×0.9 | Vhigh×0.05< Vlow <Vhigh×0.95 | Vhigh×0.1< Vlow <Vhigh×0.9 | Vhigh×0.05< Vlow <Vhigh×0.95 | Vhigh×0.05< Vlow <Vhigh×0.95 | Vhigh×0.1< Vlow <Vhigh×0.9 | |||
| القدرة المقننة (kW) | 1.66/3.32/5 | 40/60 | 40/60/150 | 40/60 | 40/60 | 170 | 15 | |
| نطاق جهد القدرة الثابتة (Vdc) | 2002/4/6 | 60/100 | 60/100/200 | 60/100 | 60/100 | 250 | 20 | |
| نطاق تيار الخرج (A) | - | 500–720/600–720 | 500–760/600–760/650–760 | 700–1080/600–1080 | 700–1140/600–1140 | 900–1140 | 80–135 | |
| دقة تنظيم الجهد | 0–33/0–66/0–100 | 0–150/0–200 | 0–150/0–200/0–360 | 0–100/0–200 | 0–100/0–200 | 0–360 | 0–250 | |
| دقة تنظيم التيار | ±1%FS | ±1%FS | ±0.5%FS | ±1%FS | ±0.5%FS | ±0.5%FS | ±0.5%FS | |
| زمن الاستجابة | ±1%FS @ rated power | ±1%FS @ rated power | ±0.5%FS @ rated power | ±1%FS @ rated power | ±0.5%FS @ rated power | ±0.5%FS @ rated power | ±0.5%FS @ rated power | |
| نطاق جهد الخرج (Vdc) | ≤ 100ms | ≤ 100ms | ≤ 5ms | ≤ 100ms | ≤ 5ms | ≤ 5ms | ≤ 5ms | |
| وضع التشغيل | مفتاح آلي | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | جهد ثابت\تيار ثابت (CV/CC)، تيار ثابت (CC)، جهد ثابت (CV)، تتبع نقطة القدرة القصوى (MPPT)، تتبع نقطة القدرة القصوى (MPPT) مع جهد ثابت | |||
| واجهة الاتصال | RS 485 | Modbus RTU (معزولة)، قناة واحدة | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين | Modbus RTU (معزولة)، قناتين |
| CAN | CAN 2.0A/B (معزولة)، قناة واحدة | CAN 2.0A/B (معزولة)، قناة واحدة متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناة واحدة متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | CAN 2.0A/B (معزولة)، قناتين متوافقة مع BMS | |
| الحماية | جانب الجهد العالي | زيادة الجهد، انخفاض الجهد | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | زيادة الجهد، انخفاض الجهد، عكس القطبية | |||
| جانب الجهد المنخفض | زيادة الجهد، انخفاض الجهد، زيادة التيار | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | زيادة الجهد، انخفاض الجهد، عكس القطبية، زيادة التيار، دائرة القصر | ||||
| حمايات أخرى | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | حماية من ارتفاع درجة الحرارة مع استعادة تلقائية بعد إزالة العطل | ||||
| المواصفات العامة | مستوى الحماية | IP 65 | IP 65 | IP 65 | IP 65 | |||
| طريقة التركيب | مثبتة من الجانبين الأيمن والأيسر في الأسفل باستخدام دعامات التثبيت | مثبتة من الجانبين الأيمن والأيسر في الأسفل باستخدام دعامات التثبيت | مثبتة من الجانبين الأيمن والأيسر في الأسفل باستخدام دعامات التثبيت | أذني تثبيت يمين ويسار | ||||
| درجة حرارة التشغيل | درجة حرارة الماء الداخل: أقل من 30 درجة مئوية | درجة حرارة الماء الداخل: أقل من 30 درجة مئوية | درجة حرارة الماء الداخل: أقل من 30 درجة مئوية | درجة حرارة الماء الداخل: أقل من 30 درجة مئوية | ||||
| درجة حرارة الماء الخارج: أقل من 80 درجة مئوية | درجة حرارة الماء الخارج: أقل من 80 درجة مئوية | درجة حرارة الماء الخارج: أقل من 80 درجة مئوية | درجة حرارة الماء الخارج: أقل من 80 درجة مئوية | |||||
| بيئة التشغيل | معدل التدفق لا يقل عن 5 لتر في الدقيقة | معدل التدفق: لا يقل عن 15 لتر لكل دقيقة | معدل التدفق: لا يقل عن 15 لتر لكل دقيقة | معدل التدفق: لا يقل عن 15 لتر لكل دقيقة | ||||
| مقاومة التدفق أقل من 15 كيلو باسكال (kPa) | مقاومة التدفق: أقل من 15 كيلو باسكال | مقاومة التدفق: أقل من 15 كيلو باسكال | مقاومة التدفق: أقل من 15 كيلو باسكال | |||||
| معدل التدفق: لا يقل عن 5 لتر لكلدقيقة | ||||||||
| مقاومة التدفق: أقل من 15 كيلو باسكال | ||||||||
| مستوى الضوضاء | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | أقل من 45 ديسيبل على مسافة متر واحد في ظل ظروف التشغيل المقننة | ||||
| الأبعاد (D×W×H) | 300×100×88mm | 460×400×200mm | 460×400×200mm 500×740×240mm | 460×400×200mm | 460×400×200mm | 500×740×240mm | 450×300×132mm | |
| 300×165×88mm | ||||||||
| 300×200×88mm | ||||||||
| الوزن | 2004/5/6 | 45/55 | 45/55/80 | 45/55 | 45/55 | 80 | 10 | |
- الشبكات الصغيرة (AC/DC Microgrids)
- تخزين طاقة الرياح والطاقة الشمسية
- تخزين طاقة الرياح والطاقة الشمسية
- أنظمة الشحن والتفريغ لبطاريات الليثيوم وبطاريات الرصاص الحمضية
في مشاريع تخزين الطاقة في حقول النفط، كيف يمكن تحويل طاقة التيار المستمر (DC) المخزنة في البطاريات إلى طاقة تيار متردد (AC) للربط بالشبكة مع السماح بالتحكم ثنائي الاتجاه في الشحن والتفريغ؟
يوصى باستخدام نظام مدمج يجمع بين محول تيار مستمر (DC/DC) ونظام تحويل الطاقة (PCS). يقوم محول تيار مستمر (DC/DC) بضبط الجهد المتغير لحزم البطاريات (على سبيل المثال، من 200 إلى 800 فولت إلى 750 فولت مستقرة) ويتيح عملية الشحن والتفريغ ثنائية الاتجاه. ثم يقوم نظام تحويل الطاقة بتحويل التيار المستمر إلى تيار متردد متوافق مع الشبكة (مثل 380 فولت أو 10 كيلو فولت)، مما يسمح بتفاعل سلس بين نظام التخزين والشبكة. يدعم هذا النظام إمداد الطاقة نهاراً وإعادة الشحن ليلاً، مما يساعد على خفض تكاليف الكهرباء في عمليات حقول النفط.
كيف تعمل محولات التيار المستمر (DC/DC) على تحسين كفاءة النظام في محطات تخزين الطاقة واسعة النطاق؟
تنظم هذه المحولات الجهد بدقة عبر مجموعات البطاريات المتعددة، مما يحافظ على استقرار النظام ويمنع فقد الطاقة أثناء التحويل. وبالاقتران مع وحدات تحويل الطاقة، تحسن محولات التيار المستمر(DC/DC) جودة الطاقة، وترفع الكفاءة الإجمالية، وتضمن استجابة موثوقة للشبكة خلال فترات ذروة الطلب.
