حفارة DTH متكاملة بكابينة تشغيل، KT12 Integrated down the hole drill rig

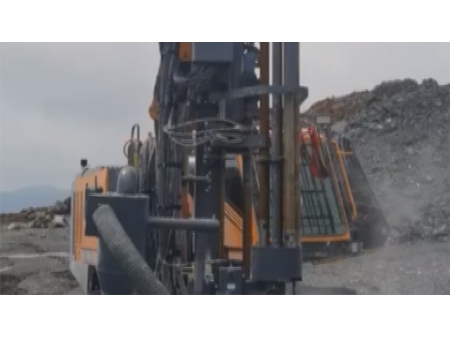

حفارة DTH متكاملة فئة KT12 تم استخدامها للتعدين في كازاخستان في عام 2022
حفارة DTH متكاملة فئة KT12 يتم تشغيلها بواسطة محرك ديزل (Cummins China) المرحلة الثالثة ويمكن للمخرج ثنائي الأطراف تشغيل نظام ضغط المسمار ونظام النقل الهيدروليكي. قادرة على حفر ثقوب عمودية ومائلة وأفقية بقطر من 115 إلى φ152 مم. تستخدم الحفارة بشكل شائع في المناجم المفتوحة وثقوب تفجير الحجارة وثقوب ما قبل الانقسام. تم تجهيز الحفارة بنظام مناولة قضيب آلي ووحدة تشحيم لقضيب الحفر، مما يعني أن هناك حاجة إلى مشغل واحد فقط ويتطلب الأمر عدد أقل من عمليات التعدين. يتم دمج إجراء التحكم الرئيسي في مقبض واحد لسهولة الاستخدام بشكل أكبر. تم تجهيزها بنظام مضاد للانحشار وزاوية حفر اختيارية ومؤشر عمق متاح، مما يسهل عملية الحفر ويحسن جودة الحفر. يوفر نظام جمع الغبار الفعال والمقصورة الفسيحة ومكيف الهواء عالي الطاقة ونظام الاستريو عالي الجودة ظروف مريحة للمشغلين.
المواصفات الفنية| أبعاد النقل (L×W×H) | 9100*2450*3200 mm |
| الوزن | 15000Kg |
| صلابة صخور الحفر | f=6-20 |
| قطر الحفر | من 115 إلى 152 مم |
| الإرتفاع عن الأرض (الخلوص) | 420mm |
| زاوية تسوية الجنزير | أعلى 10°، أسفل 10° |
| سرعة الحركة | من 0 إلى 3 كيلو متر في الساعة |
| القدرة على التسلق | 25° |
| قوة السحب | 120KN |
| العزم | 3200Nm |
| سرعة الدوران | من 0 إلى 100 لفة في الدقيقة |
| زاوية الرفع لذراع الحفر | أعلى 47°، أسفل 20° |
| زاوية تأرحج ذراع الحفر | يمين 50°، يسار 21° |
| زاوية تأرحج النقل | يمين 95°، يسار 35° |
| زاوية ميول الذراع | 114° |
| الشوط التعويضي | 1353mm |
| شوط رأس الدوران | 4490mm |
| أقصى قوة دفع | 25KN |
| طريقة الدفع | سلسلة الرول |
| عمق الحفر الاقتصادي | 28m |
| عدد القضبان | 6 1 |
| مواصفات قضيب الحفر | Φ89x4000 mm |
| مطرقة DTH | K4、K5 |
| المحرك | QSL8.9-C360-30 /Cummins QSL8.9-C360-30 |
| عدد الأسطوانات | 6 |
| قدرة الخرج | 265 كيلو وات \ 2200 لفة في الدقيقة |
| المضخة الهيدروليكية | 5×مضخة تروس |
| ضاغط الهواء | zhejiang Kaishan |
| سعة الهواء | 19 متر مكعب لكل دقيقة |
| ضغط الهواء | 19.5Bar |
| نظام التحكم في الحركة | الدليل الهيدروليكي |
| نظام التحكم في الحفر | الدليل الهيدروليكي |
| مضاد للانحشار | نظام منع الانحشار الكهروهيدروليكي الآلي |
| الجهد | 24V, DC |
| مقصورة أمنة | تتوافق مع متطلبات ROPS & FOPS |
| الضوضاء الداخلية | أقل من 85 ديسيبل (A) |
| المقعد | قابل للضبط |
| مكيف الهواء | درجة الحرارة القياسية |
| وسائل الترفيه | راديو Mp3 |

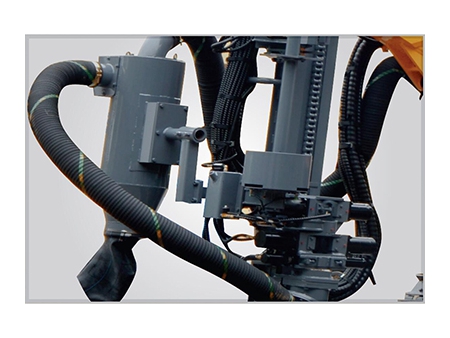

- نظام تجميع الغبار عالي الكفاءة
- نظام هيدروليكي جيد

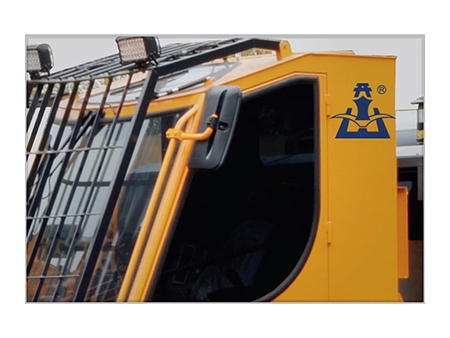

- كابينة مريحة وآمنة

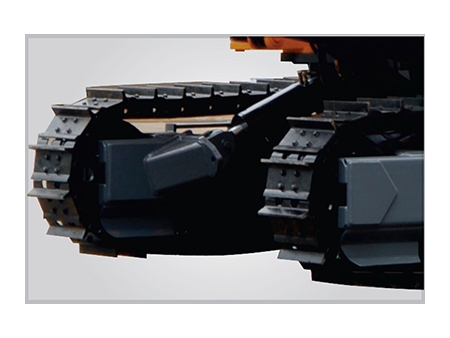

- جنزير المسار عالي الجودة
