معدة حفر DTH متكاملة بكابينة تشغيل، KT11 Integrated down the hole drill rig
معدة الحفر DTH المتكاملة فئة KT11 يتم تشغيلها بواسطة محرك ديزل (Cummins China)المرحلة الثالثة عالي القدرة بمخرج ثنائي الطرف يمكنه تشغيل نظام ضغط الهواء اللولبي ونظام النقل الهيدروليكي أيضاً. قادرة على حفر ثقوب رأسية ومائلة وأفقية بقطر من 90 إلى 125φمم. تستخدم بشكل أساسي في المناجم المفتوحة وثقوب تفجير الحجارة وثقوب ما قبل الانقسام. تم تجهيز منصة الحفر بنظام مناولة قضيب آلي وقضيب حفر معياري للتشحيم. هذا يعني أنها تحتاج إلى مشغل واحد فقط.
تم دمج إجراءات التحكم الرئيسية في مقبض واحد لسهولة أكبر في التحكم. وهي مجهزة بنظام مضاد للانحشار وزوايا حفر اختيارية ومؤشر عمق، وبالتالي تبسيط الحفر وتحسين جودة الحفر. يوفر نظام جمع الغبار الفعال والمقصورة الفسيحة ومكيف الهواء عالي الطاقة ونظام الاستريو عالي الجودة بيئة عمل مريحة للمشغل، مما يسمح له بالعمل لفترة أطول وبفعالية أكبر.
المواصفات الفنية| أبعاد النقل (L×W×H) | 9100*2450*3200 mm |
| الوزن | 14500Kg |
| صلابة صخور الحفر | f=6-20 |
| قطر الحفر | من 90 إلى 125 مم |
| الإرتفاع عن الأرض (الخلوص) | 420mm |
| زاوية تسوية الجنزير | أعلى 10°، أسفل 10° |
| سرعة الحركة | من 0 إلى 3 كيلو متر في الساعة |
| القدرة على التسلق | 25° |
| قوة السحب | 120KN |
| العزم | 2500Nm |
| سرعة الدوران | من 0 إلى 120 لفة في الدقيقة |
| زاوية الرفع لذراع الحفر | أعلى 47°، أسفل 20° |
| زاوية تأرحج ذراع الحفر | يمين 50°، يسار 21° |
| زاوية تأرحج النقل | يمين 95°، يسار 35° |
| زاوية ميول الذراع | 114° |
| الشوط التعويضي | 1353mm |
| شوط رأس الدوران | 4490mm |
| أقصى قوة دفع | 25KN |
| طريقة الدفع | سلسلة الرول |
| عمق الحفر الاقتصادي | 32m |
| عدد القضبان | 7 1 |
| مواصفات قضيب الحفر | Φ76x4000 mm |
| مطرقة DTH | K3、K4 |
| المحرك | QSL8.9-C325-30 /Cummins QSL8.9-C325-30 |
| عدد الأسطوانات | 6 |
| قدرة الخرج | 242 كيلو وات \ 2200 لفة في الدقيقة |
| المضخة الهيدروليكية | 5×مضخة تروس |
| ضاغط الهواء | Zhejiang Kaishan |
| سعة الهواء | 18 متر مكعب لكل دقيقة |
| ضغط الهواء | 17Bar |
| نظام التحكم في الحركة | الدليل الهيدروليكي |
| نظام التحكم في الحفر | الدليل الهيدروليكي |
| مضاد للانحشار | نظام منع الانحشار الكهروهيدروليكي الآلي |
| الجهد | 24V, DC |
| مقصورة أمنة | تتوافق مع متطلبات ROPS & FOPS |
| الضوضاء الداخلية | أقل من 85 ديسيبل (A) |
| المقعد | قابل للضبط |
| مكيف الهواء | درجة الحرارة القياسية |
| وسائل الترفيه | راديو Mp3 |

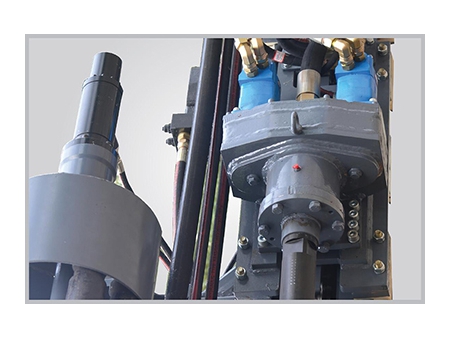

- الدوار ذو العزم العالي
- نظام هيدروليكي جيد

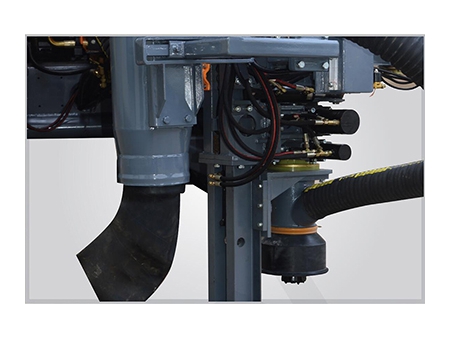

- نظام تجميع الغبارذو الكفاءة العالية

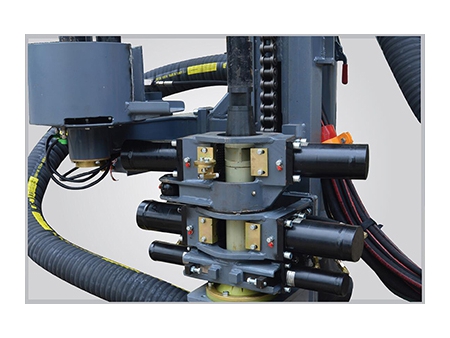

- نظام مناولة القضبان الآلي
