معدة حفر DTH متكاملة لعمليات الحفر المفتوح بكابينة تشغيل، ZT10 Integrated Down the hole Drill Rig for Open Use
معدة حفر DTH متكاملة لعمليات الحفر المفتوح فئة ZT10هي معدة متقدمة من معدات الحفر التي طورتها مجموعة Kaishan Group لتلبية احتياجات المناجم المفتوحة الكبيرة. تعتمد حركتها وقوة دفعها ودورانها وتعديلات زواياها على محرك هيدروليكي، مما يثبت قوتها. يساهم أنف المسمار ذو ضغط الهواء العالي والمطرقة الهوائية ذات ضغط الهواء العالي في الحفر بكفاءة عالية. وهي مجهزة بمجمع غبار هيدروليكي جاف، وبالتالي تقليل التلوث. تستخدم الآلية الهيدروليكية لتفكيك قضيب الحفر، ويحمي المفصل العائم خيط قضيب الحفر، وجهاز تفريغ قضيب الحفر آلياً لتخفيف كثافة العمالة. توفر الكابينة المكيفة مساحة مريحة للمشغل، كما يعمل صمام منع التشويش مع التحكم الآلي على تقليل احتمالية الالتصاق. وعلاوة على ذلك، تتميز منصة الحفر بالتشغيل السهل والأتمتة العالية والحفر الفعال والمحافظة على البيئة وتوفير الطاقة والتشغيل البسيط والمرونة وسلامة الحركة.
المواصفات الفنية| أبعاد النقل (L×W×H) | 9000*2360*3000mm |
| الوزن | 15000Kg |
| صلابة صخور الحفر | f=6-20 |
| قطر الحفر | 105-130mm |
| الإرتفاع عن الأرض (الخلوص) | 430mm |
| زاوية تسوية الجنزير | ±10° |
| سرعة الحركة | من 0 إلى 3 كيلو متر في الساعة |
| القدرة على التسلق | 25° |
| قوة السحب | 120KN |
| العزم | 2500N.m |
| سرعة الدوران | من 0 إلى 120 لفة في الدقيقة |
| زاوية الرفع لذراع الحفر | أعلى 47°، أسفل 20° |
| زاوية تأرحج ذراع الحفر | يسار 20°، يمين 50° |
| زاوية تأرحج النقل | يسار 35°، يمين 95° |
| زاوية ميول الذراع | 114° |
| الشوط التعويضي | 1353mm |
| شوط رأس الدوران | 4490mm |
| أقصى قوة دفع | 25KN |
| طريقة الدفع | المحرك سلسلة الرول |
| عمق الحفر الاقتصادي | 32m |
| عدد القضبان | 7 1 |
| مواصفات قضيب الحفر | Φ76x4000mm |
| مطرقة DTH | K3、K4 |
| المحرك | Yuchai YC6L310-H300 |
| عدد الأسطوانات | 6 |
| القدرة المقننة | 228KW |
| سرعة الدوران المقننة | 2200 لفة في الدقيقة |
| المضخة الهيدروليكية | 4×مضخة تروس |
| ضاغط الهواء | Zhejiang Kaishan |
| السعة | 18 متر مكعب لكل دقيقة |
| ضغط التفريغ | 17bar |
| نظام التحكم في الحركة | الدليل الهيدروليكي |
| نظام التحكم في الحفر | الدليل الهيدروليكي |
| مضاد للانحشار | نظام منع الانحشار الكهروهيدروليكي الآلي |
| الجهد | 4V DC |
| مقصورة أمنة | تتوافق مع متطلبات ROPS & FOPS |
| الضوضاء الداخلية | أقل من 85 ديسيبل (A) |
| المقعد | قابل للضبط |
| مكيف الهواء | درجة الحرارة القياسية |
| وسائل الترفيه | راديو |

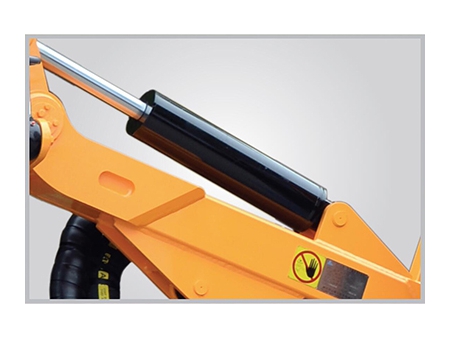

- نظام هيدروليكي مستقر

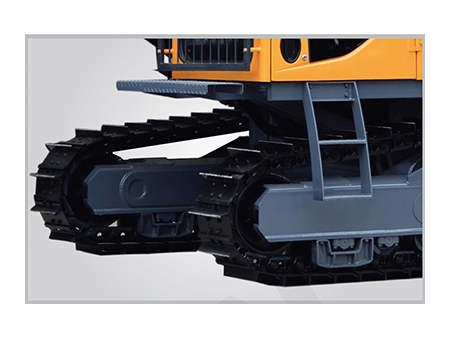

- جنزير فولاذي قابل للتكيف مع جميع التضاريس

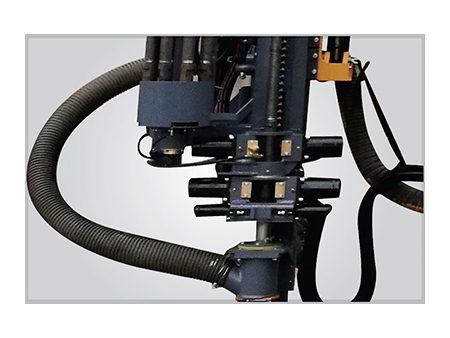

- تحميل وتفريغ أنابيب الحفر آلياً، نظام مضاد للانحشار
