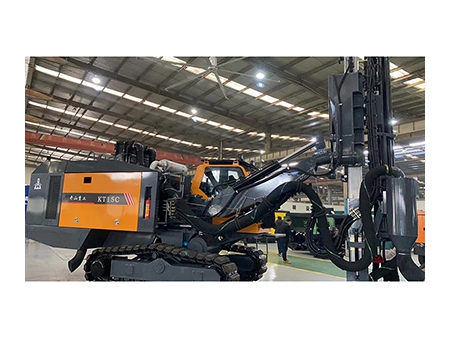

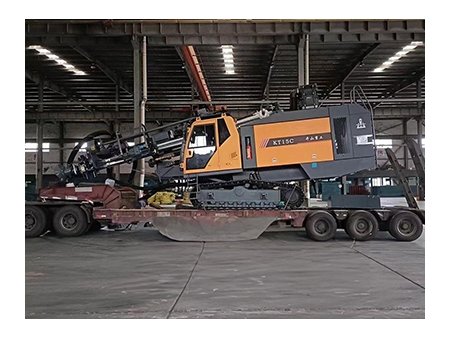

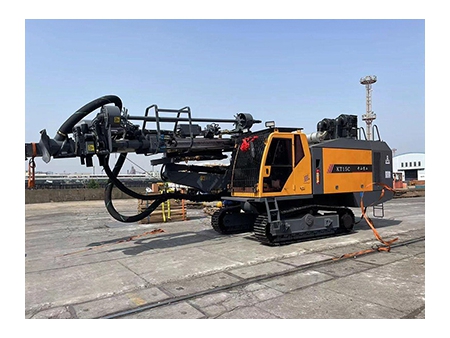

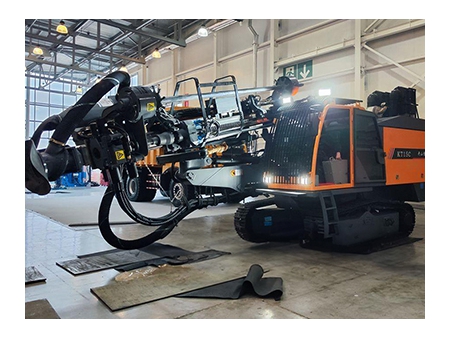

معدة حفر هيدروليكية DTH متكاملة، KT15C Integrated Down the Hole Drill Rig
معدة حفر هيدروليكية DTH متكاملة فئة KT15C قادرة على حفر ثقوب عمودية ومائلة وأفقية، تستخدم بشكل أساسي في المناجم المفتوحة وثقوب تفجير الحجارة وثقوب ما قبل الانقسام. تعمل بمحرك ديزل Cummins (المرحلة الثالثة من الصين) ويمكن لمخرجات الطرفيين تشغيل نظام الضغط اللولبي ونظام النقل الهيدروليكي. تم تجهيز منصة الحفر بقضيب دفع من سبائك الألومنيوم عالية القوة، ونظام هيدروليكي متغير، ونظام مناولة قضيب آلي، ووحدة وصلة عائمة لأنابيب الحفر، ووحدة تشحيم أنابيب الحفر، ونظام منع التصاق أنابيب الحفر، ونظام تجميع الغبار الجاف الهيدروليكي، وكابينة تكييف الهواء، ووظيفة تحديد زاوية الحفر والعمق الاختيارية، إلخ. تتميز منصة الحفر بالمتانة الممتازة، والأتمتة العالية، والحفر الفعال، والمحافظة على البيئة، والحفاظ على الطاقة، والتشغيل البسيط، والمرونة وسلامة الحركة، وإلخ.
المواصفات الفنية| صلابة صخور الحفر | f=6-20 |
| قطر الحفر | من 140 إلى 190 مم |
| عمق الحفر الاقتصادي (عمق قضيب التمديد الآلي) | 36 m |
| سرعة الحركة | 3.0 كم في الساعة |
| القدرة على الصعود | 25° |
| قوة السحب | 140 kN |
| الإرتفاع عن الأرض (الخلوص) | 430 mm |
| القدرة الكلية | 298 kW |
| محرك الديزل | Cummins QSZ13-C400 |
| إزاحة الهواء للضاغط اللولبي | 22 متر مكعب في الدقيقة |
| ضغط التفريغ للضاغط اللولبي | 24 bar |
| الأبعاد الخارحية (L*W*H) | 11000×2780 ×3600 mm |
| الوزن | 23800 kg |
| سرعة دوران وحدة التدوير | من 0 إلى 100 لفة في الدقيقة |
| عزم الدوران | 4100 N*m |
| أقصى قوة للتغذية | 65000 N |
| زاوية الرفع لذراع الحفر | جنزير الرول |
| زاوية ميول الذراع | 125° |
| زاوية تأرحج العربة | يمين 97°، يسار 33° |
| زاوية تأرحج ذراع الحفر | يمين 45°، يسار 15° |
| زاوية تسوية الهيكل | أعلى 10°، أسفل 10° |
| الطول التعويضي | 1500 mm |
| شوط التغذية | 4580 mm |
| مطرقة DTH | K4, K5, K6 |
| قضيب الحفر (قطر×الطول) | Ø89/Ø102×4000 mm |
| عدد القضبان | 8 1 |
| طريقة إزالة الغبار | جاف (تدفق صفائحي إعصاري هيدروليكي)/رطب (اختيارية) |
| طريقة تمديد القضيب | قضيب التفريغ الآلي |
| طريقة مضاد للانحشار الآلية | التحكم الكهروهيدروليكي المضاد للالتصاق |
| طريقة تشحيم قضيب الحفر | حقن الزيت والتزييت الآلي |
| حماية قلاوظ قضيب الحفر | مزود بمفصل عائم لحماية قلاوظ قضيب الحفر |
| عرض عملية الحفر | عرض مباشر لزاوية الحفر وعمقها |

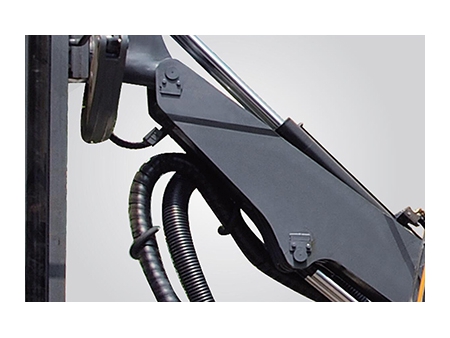

- الدوار ذو العزم العالي
- جنزير ذو جودة عالية
- نظام هيدروليكي

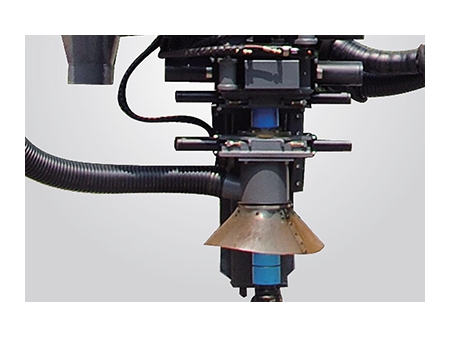

- نظام المناولة الآلي للقضيب
