معدة حفر DTH، KG520/KG520H Down the hole Drill Rig

طلب عرض سعر

من نحن: http://ksdrillrig.asia/2-8-kg520-kg520h-down-the-hole-drill-rig.html

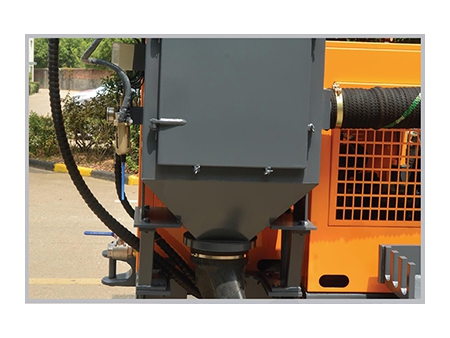

معدة الحفر DTH فئة KG520/KG520H تم تصميمها للمحاجر والمقاولين الكبار والمتوسطين. تتميز الحفارة بجنزير إطار قابل للطي ودفع رباعي. يعمل محرك تسوية الجنزير المكبسي على تحسين ضغط التشغيل والقدرة على الصعود للمعدة. تسمح الأسطوانة الهيدروليكية ذات الميل الممدد وذراع الرفع للمعدات بتلبية متطلبات الموضع المحدود. تم تحسين عزم وسرعة الدوران، كما تم استخدام محرك الدفع والجنزير لرفع قوة الرفع والموثوقية. تم توسيع جامع الغبار المرفق لزيادة السعة. تم استخدام ملف تعريف سميك للغلاف، وبالتالي تحسين مستوى شدته وصلابته. تجعل الحلقة الإضافية التعامل والرفع أكثر ملاءمة. نحن على ثقة من أن الحفار يمكنه تحمل أي مهمة، بما في ذلك إزالة الأحجار والتعدين والتحكم في الجدران.

المواصفات العامة
قطر الحفر: من 105 إلى 152Φ مم
عمق الحفر الاقتصادي: 25 متر
طريقة التغذية: جنزير المحرك والأسطوانة
شوط التغذية: 4150 مم
القدرة الداعمة: Yuchai 4DKC4G3-100(70KW/2200r/min)

المواصفات الفنية

موديل الحفارة	KG520	KG520H
وزن الماكينة بالكامل	6500KG	7000KG
الأبعاد الخارجية	6800×2200×2850mm	6800×2450×2850mm
صلابة صخور الحفر	f=6-20
قطر الحفر	Φ105-152mm
عمق الحفر الاقتصادي	25m
سرعة الدوران	0-100rpm
عزم الدوران	3500N·m
قوة الرفع	25KN
طريقة التغذية	جنزير المحرك والأسطوانة
شوط التغذية	4150mm
سرعة الحركة	0-4km/h
القدرة على الصعود	≤30°
الإرتفاع عن الأرض (الخلوص)	440mm
زاوية ميول الذراع	أسفل: 135°، أعلى: 50°، الكلي: 185°
زاوية تأرحج الذراع	يسار: 50°، يمين: 50°، الكلي: 100°
زاوية الأنحدار لذراع الحفر	أسفل: 50°، أعلى: 25°، الكلي: 75°
زاوية تأرحج ذراع الحفر	يسار: 45°، يمين: 45°، الكلي: 90°
زاوية تسوية الجنزير	±10°
الطول التعويضي للذراع	900mm
قدرة الدعم	4DKC4G3-100(70KW/2200r/min）/Yuchai 4DKC4G3-100(70KW/2200r/min)
مطرقة DTH	K4
ذراع الحفر	Φ76×3m or Φ89×3m
استهلاك الهواء	من 15 إلى 22 متر مكعب في الدقيقة
أقصى ارتفاع للفجوة الأفقية	2850mm
أدنى ارتفاع للفجوة الأفقية	900mm

الخصائص

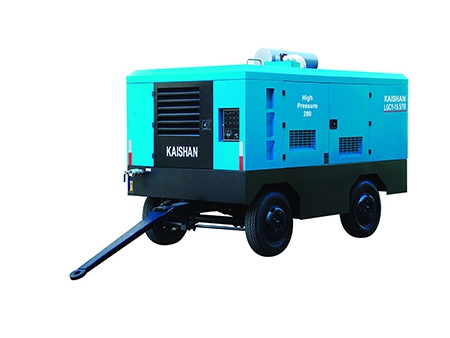

ضاغط هواء لولبي متنقل
