فلتر القرص ذو التنظيف الذاتي Self-Cleaning Disc Filter

طلب عرض سعر

من نحن: http://industrial-waterfilter.asia/2-self-cleaning-disc-filter.html

المرشح القرصي للتنظيف الذاتي هو نظام ترشيح للسائل فعال يتألف من عدة طبقات من أقراص المرشح. باستخدام الضغط من داخل المرشح، تمر السوائل عبر الأقراص وتفصل الجسيمات الصلبة والشوائب الأخرى. توفر عملية التنقية هذه سائل نظيف يمكنه الحفاظ على التشغيل طويل الأمد والمستمر. بفضل البرنامج، يتم تنظيف عناصر المرشح آلياً، مع شطف أو اهتزاز عكسي لإزالة الشوائب المتراكمة. هناك فوائد متعددة للفلتر المرقق ذاتي التنظيف، مثل الدقة العالية وسهولة الصيانة، فضلاً عن درجة عالية من التشغيل الآلي.

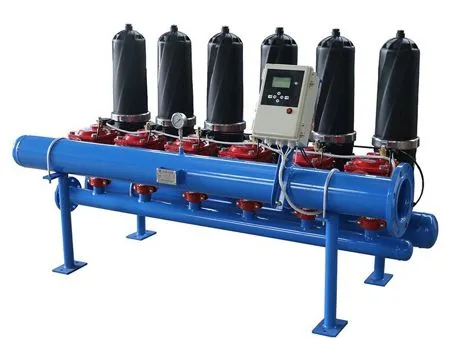

فلتر القرص ذو التنظيف الذاتي 2 بوصة

فلتر القرص ذو التنظيف الذاتي 3 بوصات

فلتر القرص ذو التنظيف الذاتي 4 بوصات

فلتر القرص ذو التنظيف الذاتي 10 بوصات

الخصائص

الترشيح الدقيق
لأولئك الذين يسعون إلى تنقية مصادرهم الخاصة للمياه، تتوفر أقراص ترشيح بمستويات متفاوتة من الدقة. تشتمل الخيارات على أقراص بدقة 50، 100، 200، 400 ميكرومتر، مما يوفر دقة ترشيح تزيد عن 85%.
الغسيل العكسي الشامل والفعال
بفضل تأثير النفث المركزي الذي تمت إضافته أثناء الغسيل العكسي، يتم فتح مسام الفلتر بالكامل وتحسين تأثير التنظيف بحيث يتعدى ما يمكن أن توفره الفلاتر الأخرى. يتم الغسيل العكسي ضمن عملية سريعة، تستغرق من 10 إلى 30 ثانية فقط لكل وحدة ترشيح.
معالجة ذات نمط آلي كامل لتوفير مياه شرب مستمرة
يستخدم نظام الترشيح مؤقتات زمنية محددة والتحكم في الضغط التفاضلي لبدء دورات الغسيل العكسي. وبالتالي، يمكن لمكونات ومحطات عمل الترشيح المستقلة أن تدور خلال حالات العمل والغسيل العكسي بالتتابع، مما يؤدي إلى تصريف مياه المستمر ومنخفض الضغط. تضمن طريقة التشغيل هذه الترشيح الفعال والغسيل العكسي بدون التأثر عن مدة استخدامه.
تصميم الوحدة
يمكن للمستخدمين اختيار الكمية المطلوبة من وحدات التصفية لتلبية احتياجاتهم. يوفر ذلك المرونة وإمكانية التبادل والقدرة على التكيف مع ورشة العمل المحلية، مما يؤدي إلى شغل مساحة أرضية أقل إذا لزم الأمر.
يتطلب هذا المنتج حد أدنى من الصيانة، مما يستلزم عدم وجود معدات متخصصة للمراقبة وأنخفاض بعض المكونات القابلة للإزالة.

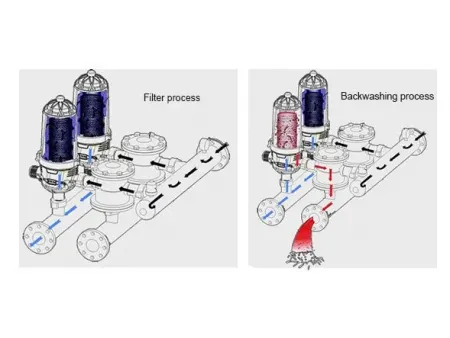

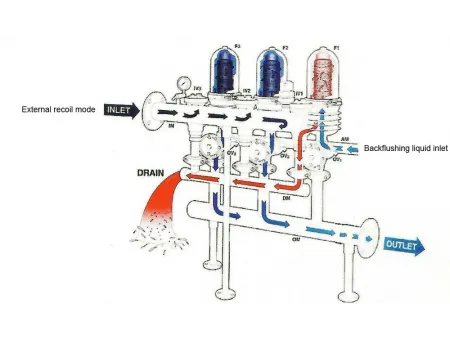

مبدأ الغسيل العكسي

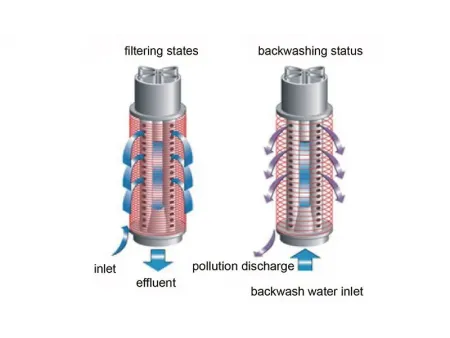

عندما يصل فرق الضغط إلى القيمة المحددة مسبقاً أو تجاوز فترة محددة مسبقاً، تبدأ مرحلة الغسيل العكسي تلقائياً. لعكس تدفق المياه، يتم التحكم في الصمام وسوف تفتح المجموعات الأربع للفوهات، مما يؤدي إلى تنشيط المكبس أثناء تحركه لأعلى لكسر ضغط التصفيح وفتح الجزء العلوي.
علاوة على ذلك، يتم رش مياه الغسيل العكسي بشكل مكثف، مع تدوير التصفيح بطريقة متساوية، بينما يرش الماء سطحها ويطرد الجزيئات العالقة عليه. بمجرد الانتهاء من الغسيل العكسي، ستعود العملية بعد ذلك إلى مرحلة الترشيح.

فلتر القرص ذو التنظيف الذاتي 2 بوصة

حجم فتحة الدخول\الخروج: 2 بوصة
التوصيل: وصلات مخددة
مادة غلاف الفلتر: البولي الأميد المعزز\الفولاذ الكربوني\الستانلس ستيل
مادة القرص: البولي بروبلين (PP)
مساحة الترشيح: 900 سم مربع
درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
دورة الغسيل العكسي: من 10 إلى 40 ثانية
استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
درجة حرارة المياه: من 5 إلى 50 درجة مئوية

استفسار

المواصفات الفنية

	جودة المياه الجيدة			جودة المياه العامة			جودة المياه الضعيفة			جودة المياه الضعيفة جداً			قطر أنبوب الدخول\الخروج
درجة الترشيح (μm)	200	100	50	200	100	50	200	100	50	200	100	50	الأبعاد الكلية
نمط الترشيح	معدل التدفق (m³/h)												الأبعاد الكلية
PY2-2	50	40	42	38	30	22	27	20	14	16	12	8	DN80
PY2-3	75	60	42	57	45	33	40	30	22	24	19	13	DN80
PY2-4	100	80	56	76	60	44	54	40	30	32	26	18	DN100
PY2-5	125	100	60	95	75	55	67	50	37	40	32	22	DN150

يوصى باختيار التدفق وفقاً لجودة المياه الضعيفة في الجدول. للمعلمات التقنية الأخرى، للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل.

فلتر القرص ذو التنظيف الذاتي 3 بوصات

حجم فتحة الدخول\الخروج: 3 بوصات
التوصيل: وصلات مخددة
مادة غلاف الفلتر: البولي الأميد المعزز\الفولاذ الكربوني\الستانلس ستيل
مادة القرص: البولي بروبلين (PP)
مساحة الترشيح: 1430 سم مربع
درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
دورة الغسيل العكسي: من 10 إلى 40 ثانية
استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
درجة حرارة المياه: من 5 إلى 60 درجة مئوية

استفسار

المواصفات الفنية

	جودة المياه الجيدة			جودة المياه العامة			جودة المياه الضعيفة			جودة المياه الضعيفة جداً			قطر أنبوب الدخول\الخروج
درجة الترشيح (μm)	200	100	50	200	100	50	200	100	50	200	100	50	الأبعاد الكلية
نمط الترشيح	معدل التدفق (m³/h)												الأبعاد الكلية
PY3-3	≤111	≤90	≤60	≤84	≤66	≤48	≤60	≤45	≤33	≤36	≤28	≤19	DN150
PY3-4	148	120	80	112	88	64	80	60	44	48	37	26	DN150
PY3-5	185	150	100	140	110	80	100	75	55	60	47	32	DN150
PY3-6	222	180	120	168	132	96	120	90	66	75	56	39	DN150/ DN200
PY3-7	259	210	140	196	154	112	140	105	77	84	66	45	DN150/ DN200
PY3-8	296	240	160	224	176	128	160	120	88	96	75	52	DN150/ DN200
PY3-9	333	270	180	252	198	144	180	135	99	108	85	58	DN200
PY3-10	370	300	200	280	210	160	200	150	110	120	94	65	DN200

فلتر القرص ذو التنظيف الذاتي 4 بوصات

حجم فتحة الدخول\الخروج: 4 بوصات
التوصيل: وصلات مخددة
مادة غلاف الفلتر: الفولاذ الكربوني\الستانلس ستيل
مساحة الترشيح: 4250 سم مربع
درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
دورة الغسيل العكسي: من 10 إلى 40 ثانية
استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
درجة حرارة المياه: من 5 إلى 60 درجة مئوية

استفسار

المواصفات الفنية

	جودة المياه الجيدة			جودة المياه العامة			جودة المياه الضعيفة			جودة المياه الضعيفة جداً			قطر أنبوب الدخول\الخروج
درجة الترشيح (μm)	200	100	50	200	100	50	200	100	50	200	100	50	الأبعاد الكلية
نمط الترشيح	معدل التدفق (m³/h)												الأبعاد الكلية
PY4-4	420	360	240	300	240	180	240	180	130	144	108	72	DN200/DN250
PY4-5	525	450	300	375	300	225	300	225	165	180	135	90	DN200/DN250
PY4-6	630	540	360	450	360	270	360	270	195	215	160	108	DN250/ DN300
PY4-7	730	630	420	520	420	310	420	310	230	250	185	126	DN250/ DN350
PY4-8	840	720	480	600	480	360	480	360	260	285	215	144	DN300/ DN400

فلتر القرص ذو التنظيف الذاتي 10 بوصات

حجم فتحة الدخول\الخروج: 10 بوصات
التوصيل: فلنجة
مادة غلاف الفلتر: الفولاذ الكربوني\الستانلس ستيل
مساحة الترشيح: 25700 سم مربع
درجة الترشيح: 50 ميكرومتر، 100 ميكرومتر، 200 ميكرومتر، 400 ميكرومتر
ضغط التشغيل: من 0.25 إلى 0.6 ميجا باسكال
ضغط الغسيل العكسي: أكبر من 0.25 ميجا باسكال
دورة الغسيل العكسي: من 10 إلى 60 ثانية
استهلاك مياه الغسيل العكسي: لا يزيد عن 0.5%
درجة حرارة المياه: من 5 إلى 60 درجة مئوية

استفسار

المواصفات الفنية

	جودة المياه الجيدة			جودة المياه العامة			جودة المياه الضعيفة			جودة المياه الضعيفة جداً			قطر أنبوب الدخول\الخروج
درجة الترشيح (μm)	200	100	50	200	100	50	200	100	50	200	100	50	الأبعاد الكلية
نمط الترشيح	معدل التدفق (m³/h)												الأبعاد الكلية
PY10-4	2520	2150	1440	1800	1440	1080	1440	1080	790	860	640	430	DN400/DN500
PY10-5	3150	2700	1800	2250	1800	1350	1800	1350	990	1080	810	540	DN500/DN600
PY10-6	3780	3240	2160	2700	2160	1620	2160	1620	1180	1290	970	640	DN600/DN700
PY10-7	4400	3780	2520	3150	2520	1890	2520	1890	1380	1510	1130	750	DN600/DN700
PY10-8	5040	4300	2880	3600	2880	2160	2880	2160	1580	1720	1290	860	DN700/DN1000

يوصى باختيار التدفق وفقاً لجودة المياه الضعيفة في الجدول. للمعلمات التقنية الأخرى، للحصول على البارامترات التقنية الأخرى، يرجى الرجوع إلى شركة Xuyang للحصول على التفاصيل. توفر شركة Xuyang أيضاً خيارات وحدات الترشيح القرصية 12 بوصة، 8 بوصات و6 بوصات، يحق للشركة تعديل الموديل والبارامترات دون إشعار.

المكونات

مادة غلاف الفلتر القرصي: البلاستيك المقوى، فولاذ كربوني مغطى بمسحوق راتنجات الايبوكسي، فولاذ مقاوم للصدأ
شبكة الأنابيب: فولاذ كربوني مغطى بمسحوق راتنجات الايبوكسي، فولاذ مقاوم للصدأ
جهاز التنظيف الذاتي: فولاذ مقاوم للصدأ
صمام الغسيل العكسي الثلاثي: البلاستيك المقوى، الحديد الزهر
حلقة منع التسرب: مطاط النتريل والمطاط السيليكوني.
صندوق التحكم: PVC

فلتر شبكي مع فرشة ذو تنظيف ذاتي الآلي الكهربائي

يجب ترتيب الإعداد بطريقة تسمح بصيانة الجهاز وإصلاحه دون إيقاف التشغيل. يتم تحقيق ذلك في العادة من خلال استخدام نظام التحويل.
يمكن أن يكون موضع التركيب أفقي أو رأسي وفقاً لاحتياجاتك الخاصة. تحتاج إلى التأكد من أن خط الأنابيب الخاص بك متصل بالمعدات بعد تدفق المياه للإعداد الرأسي، يجب أن يشير المدخل إلى الأعلى، وفي حالة وجود منفذ أفقي، يجب توجيه المنفذ إلى مباشؤة إلى أسفل.
يجب أن تكون المعدات مزودة بصمامات للمدخل والمخرج وصمام تصريف سريع المفعول لمخرج التصريف.
