مولد البخار النقي

تم تصميم مولد البخار النقي لإنتاج بخار نظيف عالي الجودة باستخدام المياه المنقاة كمصدر تغذية، والبخار الصناعي كمصدر للتسخين. ويستخدم هذا الجهاز على نطاق واسع في صناعة المستحضرات الصيدلانية، بالإضافة إلى خطوط إنتاج الأغذية ومستحضرات التجميل، لتعقيم الأنابيب والخزانات وغيرها من معدات المعالجة.
يتوافق المكثف الناتج عن البخار النقي المنتج مع المتطلبات الصارمة لكل من دستور الأدوية الصيني (CP 2020)، دستور الأدوية الأمريكي (USP 43)، دستور الأدوية الأوروبي (EP 10) لمياه الحقن (WFI).

الأداء

نسبة الجفاف: أكبر من 97% – يقلل من محتوى الماء المتبقي
درجة التشبع الفائق: أقل من 2 درجة مئوية – يضمن توفير طاقة حرارية متسقة
الغازات غير القابلة للتكثيف: أقل من 2% – يضمن جودة بخار نظيف

مبدأ العمل

يتم ضغط مياه التغذية المنقاة بواسطة مضخة متعددة المراحل، وتسخن أولاً في مبادل حراري أنبوبي باستخدام الحرارة المهدرة. ثم تمر المياه عبر المسخن المسبق 2 والمسخن المسبق 1 لمزيد من تبادل الحرارة قبل دخول المبخر. داخل المبخر، يقوم موزع المياه برش مياه التغذية على الجدار الداخلي لأنابيب التسخين، مكون طبقة رقيقة تتبخر بسرعة بواسطة البخار الصناعي.

ينتقل البخار الثانوي الناتج، الذي يحمل قطرات ماء دقيقة، إلى نظام فصل البخار عن الماء. ومن خلال ثلاث مراحل للفصل، تتم إزالة القطرات، مما ينتج بخار نقي جداً مناسب للتعقيم بمعايير صيدلانية وتطبيقات غرف نظيفة.

A: الفصل بثلاث مراحل: تبخير بغشاء رقيق متساقط، فصل بالجاذبية، وتدفق دوامي حلزوني.
B: إزالة الغازات غير القابلة للتكثيف: نقطة فصل محسنة لتفريغ فعال للغازات غير القابلة للتكثيف.
C: مسخنان مسبقان مزدوجان: توزيع حرارة متساوي مع تصريف المكثفات واسترداد الحرارة، مما يقلل من استهلاك الطاقة.
D: مكثف مياه التغذية: يستخدم المكثفات المفرغة لتسخين مياه التغذية الواردة مسبقاً.

الخصائص

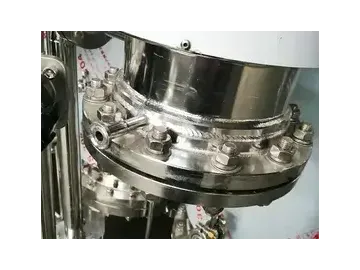

التصميم الهيكلي: تم تصميم المبخر، ووحدات التسخين المسبقة، والمكثف باستخدام تصميم مزدوج للصفائح الأنبوبية، مع توسعة الأنبوب الداخلي وبناء اللحام الخارجي، مما يمنع التلوث المتبادل.
نظام الفصل: عملية فصل مكونة من ثلاث مراحل تشمل التبخر بفيلم متساقط، الفصل بالجاذبية، وتدفق لولبي دوامي، لضمان إنتاج بخار عالي النقاء.
تركيب المواد: جميع الأجزاء التي تتلامس مع مياه التغذية، والبخار النقي، ومكثف البخار مصنوعة من الفولاذ المقاوم للصدأ SS316L، لضمان مقاومة التآكل والامتثال لمعايير النظافة الصيدلانية.
العزل الحراري: المبخر والمدافئ المسبقة معزولة ببطانيات مصنوعة من ألياف السيليكات الألومنيوم، تتميز بالمرونة الممتازة، خفة الوزن، احتباس الحرارة العالي، وثبات الأبعاد القوي.
التشطيب السطحي: تتم عملية التلميع الكهربائي للأسطح الداخلية والخارجية للحفاظ على سطح أملس، صحي، وسهل التنظيف.
كفاءة الطاقة: يتم توصيل المبخر والفاصل لتشكيل وعاء تواصل كبير يعمل على تحسين استرداد الحرارة. تصل المعدات إلى كامل طاقتها الإنتاجية بسرعة من وضع الاستعداد. يتم التحكم بدقة في مياه التغذية بواسطة مجسات مستوى السائل لتحقيق أقصى استفادة وتوفير الطاقة. بالإضافة إلى ذلك، يستخدم المدفئ المسبق الثاني مكثف البخار الصناعي للتسخين المسبق، مما يقلل من استهلاك الطاقة بشكل إضافي.
الأنابيب واللحام: تصنع أنابيب الفولاذ المقاوم للصدأ عن طريق الانحناء المباشر للحد من وصلات اللحام. حيثما كان اللحام ضرورياً، يستخدم لحام أوتوماتيكي محمي بالآرجون مع تقنية اللحام من جهة واحدة وتشكيل من جهتين لضمان جودة اللحام. تُلمع وصلات اللحام كهربائياً بعد التصنيع.
وثائق التحقق: مزودة بصور فحص بالمنظار، خرائط اللحام، تقارير اختبار الضغط، سجلات التفعيل، وتوثيق كامل لتصميم النظام لأغراض التأهيل والتحقق.

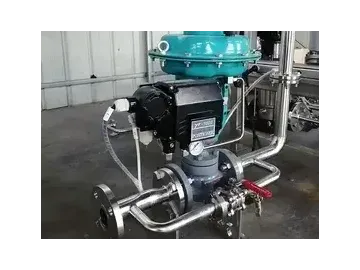

نظام التحكم: تحكم آلي كامل باستخدام HMI PLC بواجهة بسيطة وسهلة الاستخدام. تتوفر أوضاع اتصال متعددة، ويمكن تكوين ثلاث مستويات على الأقل من صلاحيات الوصول لأمان التشغيل.
المراقبة المباشرة: مراقبة في الوقت الحقيقي لموصلية المياه، درجة الحرارة، ومعلمات التدفق. يمكن تكوين مسجلات البيانات لتكون بدون ورق أو ورقية لتسجيل وطباعة بيانات العمليات الحيوية.
الامتثال التنظيمي: تتيح التوقيعات والسجلات الإلكترونية اختيارياً وظيفة تتبع تدقيق كاملة. تم تصميم نظام التحكم ليتوافق مع إرشادات GAMP 5 ومتطلبات 21 CFR Part 11.

المواصفات

الموديل	السعة (لتر لكل ساعة)	استهلاك البخار الصناعي (لتر لكل ساعة)	استهلاك مياه التغذية (لتر لكل ساعة)	الأبعاد (مم)
CZQ100	≥100	110	110	1200×800×2900
CZQ200	≥200	220	220	1400×1000×3350
CZQ300	≥300	330	330	1550×1100×3650
CZQ400	≥400	440	440	1500×1100×4100
CZQ500	≥500	550	550	1900×1310×3800
CZQ750	≥750	825	825	1900×1310×4100
CZQ1000	≥1000	1100	1100	2000×1360×4500
CZQ1500	≥1500	1650	1650	2400×1500×4800
CZQ2000	≥2000	2200	2200	2400×1500×5100

يستخدم مولد البخار النقي لدينا مياه منقاة كمياه تغذية وبخار صناعي كمصدر للتسخين لإنتاج بخار نقي نظيف. يتوافق المكثف مع مواصفات مياه الحقن (WFI) كما هو محدد في الدستور الصيني للأدوية (CP 2020)، ودستور الأدوية الأمريكي (USP 43)، والدستور الأوروبي للأدوية (EP 10). وهو مناسب تماماً لتعقيم خطوط الإنتاج الدوائية.

مولد البخار النقي الخاص بنا، المصنوع بالكامل من الفولاذ المقاوم للصدأ SS316L في جميع مناطق ملامسة المنتج، ينتج بخار نقي عالي الحرارة نظيف، وهو مثالي لتعقيم خطوط الأنابيب والمعدات في صناعة خدمات الطعام والتموين.

المكثف المنتج من مولد البخار النقي لدينا يتوافق مع معايير CP 2020 ،USP 43 ، و EP 10 لمياه الحقن (WFI). يتميز المبخر ووحدة التسخين المسبق والمكثف بتصميم مزدوج للصفائح الأنبوبية، مما يمنع التلوث المتبادل بشكل فعال. وهذا يجعله مناسب تماماً لعمليات التعقيم في خطوط إنتاج مستحضرات التجميل.

نعم، يقوم مولد البخار النقي بتحويل مياه التغذية إلى بخار نقي جداً عبر عملية فصل ثلاثية المراحل. كما أن المبخر ووحدة التسخين المسبق معزولة ببطانات عالية الأداء من سيليكات الألمنيوم لضمان استقرار النظام. يوفر نظام التحكم الآلي الكامل (HMI PLC) مراقبة دقيقة وتحكم في ضغط وتدفق البخار، مما يضمن تشغيل مستقر ومتسق لتطبيقات التكنولوجيا الحيوية.

نعم، يمكن للنظام الانتقال بسرعة من وضع الاستعداد إلى القدرة الإنتاجية الكاملة. يتحكم نظام مراقبة المستوى بدقة في استخدام المياه المنقاة، مما يقلل من هدر الطاقة. بالإضافة إلى ذلك، تستخدم المدفئات المسبقة مكثف البخار الصناعي لتسخين مياه التغذية مسبقًا، مما يعزز كفاءة الطاقة بشكل عام.
