تصميم وتصنيع وتركيب وتشغيل نظام توليد مياه منقى (مولد PW)

يتم إنتاج المياه المنقاة بدرجة مناسبة للأغراض الصيدلانية وفقاً لمعايير دساتير الأدوية الدولية، بما في ذلك دستور الأدوية الصيني (CP)، دستور الأدوية الأمريكي (USP)، دستور الأدوية الأوروبي(EP). وتعتمد أنظمة المياه المنقاة هذه عادةً على تقنيات الترشيح متعددة المراحل وتنقية الأغشية، مما يضمن جودة مياه ثابتة تستخدم في إنتاج الأدوية، وفي المختبرات، وفي شطف المعدات.

نوفر تكوينات أنظمة متكاملة مصممة خصيصاً لتلبية احتياجات المستخدمين، بدء من التصميم الهندسي واختيار المعدات، وصولاً إلى أنظمة التحكم الآلي ودعم عمليات التحقق لضمان الامتثال الكامل للمعايير المطلوبة.

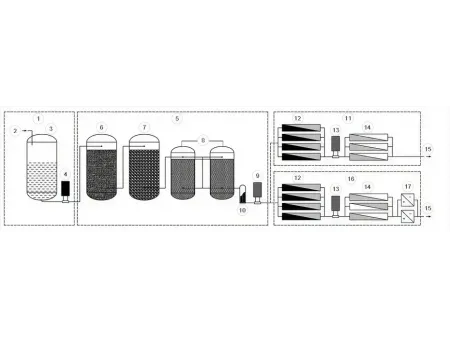

المياه الخام

المياه الصالحة للشرب

خزان المياه الخام

مضخة المياه الخام

المعالجة الأولية

فلتر متعدد الوسائط

فلتر الفحم النشط

نظام إزالة عسر الماء (السوفتنر) المزدوج

مضخة أولية

فلتر الأمان

نظام تناضح عكسي مزدوج (RO RO)

المرحلة الأولى من التناضح العكسي (RO First-pass RO)

مضخة متعددة المراحل (Inter-stage pump)

المرحلة الثانية من التناضح العكسي (RO Second-pass RO)

المياه المنقاة

تناضح عكسي مزدوج مع وحدة إزالة الأيونات كهربائياً (RO RO EDI)

وحدة إزالة الأيونات كهربائياً (EDI unit)

تم تصميم أنظمة إنتاج المياه المنقاة لدينا بناء على جودة المياه الداخلة، والمعايير المطلوبة للمياه، والظروف الخاصة بكل مشروع. تقدم شركة WEMAC حلول مخصصة وأخرى قياسية حسب الحاجة.
وبحسب التكوين المعتمد، يمكن لنظام إنتاج المياه النقية أن يوفر مياه مطابقة لمواصفات الجودة المحددة في دساتير الأدوية الصينية (CP 2020)، الأمريكية (USP 43)، والأوروبية (EP 10).

معايير المياه المنقاة

الموصلية الكهربائية: لا تزيد عن 2 ميكروسيمنز لكل سم (μS/cm)

المقاومة الكهربائية: لا تقل عن 0.5 ميجا أوم. سم (MΩ•cm)

عدد الميكروبات: لا تزيد عن 10 وحدة تشكيل مستعمرة لكل 100 مل (10CFU/100ml)

الإندوتوكسين (السموم البكتيرية الداخلية): لا تزيد عن 0.25 وحـدة ذيفـان لـكل ملليلتـر (EU/ml)

محتوى المعادن الثقيلة: لا يزيد عن 0.5 ملي.جم/ لتر (μg/ml)

الأمونيا: لا تزيد عن 0.3 ملي.جم/ لتر (μg/ml)

الرقم الهيدروجيني (pH): من 6.5 إلى 8.5

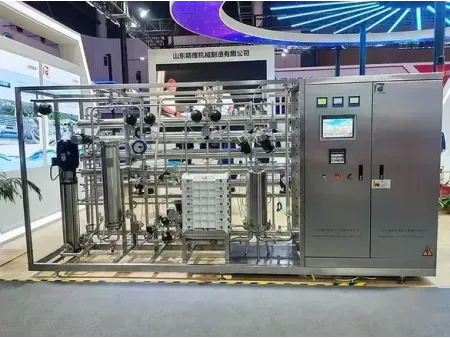

ملاحظة: يتم تصميم كل نظام توليد مياه نقية للأغراض الصيدلانية بشكل مخصص لتلبية متطلبات مواصفات المستخدم (URS) التي يقدمها العميل. جميع الصور ومقاطع الفيديو المعروضة مأخوذة من مشاريع فعلية نفذتها شركة WEMAC.

التطبيقات

تصنيع وتركيب المستحضرات الصيدلانية
الأبحاث المخبرية واختبارات مراقبة الجودة
تعقيم وتنظيف الأدوات والمعدات الطبية
تطوير التقنيات الحيوية والعمليات التجريبية
عمليات التعبئة والتغليف المعقمة
صيانة أبراج التبريد وأنظمة التكييف (HVAC)
أي عملية تتطلب مياه بدرجة نقاوة عالية

مبدأ التصميم

التدوير في حلقة واجدة

عندما تتجاوز الموصلية الكهربائية الحد المحدد مسبقاً، يقوم نظام المياه المنقاة بإعادة توجيه المياه إلى الخزان الوسيط للحفاظ على جودة المياه قبل دخولها إلى المرحلة التالية.

تركيبة الإمداد المزدوج

إذا ظلت الموصلية الكهربائية ضمن الحدود المقبولة، يتم تأخير إرسال المياه ثم تحويلها إلى خزان تخزين المياه المنقاة، مما يضمن ثبات الجودة دون نقل مبكر للمياه.

غسيل أغشية التناضح العكسي (RO)

يتم استخدام المياه الناتجة من المرحلة الأولى للغسيل لتنظيف أغشية التناضح العكسي. ويعمل الخزان الوسيط كنقطة انطلاق وعودة لدورة الغسيل، مما يضمن كفاءة التنظيف والحفاظ على عمر الأغشية.

الخصائص

يتم تصميم نظام توليد المياه المنقاة لدينا باستخدام نهج التصميم المعياري، مما يضمن هيكل مدمج وتخطيط منظم يسهل من عمليات التشغيل والصيانة اليومية.

يتم ربط خزاني نظام إزالة عسر الماء (السوفتنر) المزدوج من خلال مجموعة صمامات ذكية، تتيح لهما العمل على التوالي أو التناوب في وضع التجديد. يمكن لكل خزان أن يوفر 100% من التدفق المطلوب، مما يضمن تشغيل مستمر دون أي توقف.

تم تزويد كل من مضخة المياه الخام والمضختين عاليتا الضغط (ثنائي المرحلة) بمحولات تردد، ما يتيح تنظيم دقيق للضغط حسب كل مرحلة تشغيل، سواء أثناء الفلترة أو السوفتنر أو في وضع الاستعداد. وعند التوقف، يدخل نظام إنتاج المياه المنقاة في دورة داخلية منخفضة السرعة تسهم في تقليل نمو الميكروبات وتوفير استهلاك الطاقة.

في المرحلة النهائية، يتم إرسال المياه المنقى عبر خطي أنابيب مستقلين إلى خزان التخزين في حال كانت الجودة مطابقة للمواصفات. وإذا لم تكن الجودة ضمن المستوى المطلوب، تعاد المياه إلى الخزان الوسيط. وعند امتلاء خزان المياه المنقاة، يتحول النظام آلياً إلى وضع الدوران لتجنب المناطق الراكدة وضمان التدفق المستمر.

يتم ثني أنابيب الفولاذ المقاوم للصدأ مباشرة كلما أمكن، لتقليل عدد نقاط اللحام. أما في حالات التوصيل الضرورية، يستخدم اللحام الآلي المحمي بالأرجون (لحام من جانب واحد بتشكيل مزدوج من الجانبين)، لضمان سلامة اللحام. كما تخضع جميع اللحامات للمعالجة النهائية بالتلميع الكهربائي.

يتم تسليم النظام مع مجموعة كاملة من مواد التحقق، تشمل مقاطع فيديو أو صور من فحص المناظير، خرائط اللحام، تقارير اختبارات الضغط، سجلات التخليل والتخميل، بالإضافة إلى وثائق التصميم الكاملة للنظام.

العملية مؤتمتة بالكامل باستخدام وحدة تحكم قابلة للبرمجة (PLC) مرتبطة بواجهة مستخدم بشاشة لمس HMI سهلة الاستخدام. يدعم النظام عدة بروتوكولات تواصل، ويمكن تكوين مستويات وصول المستخدمين إلى ثلاث درجات على الأقل لضمان الأمان والتتبع.

يدعم النظام المراقبة المباشرة للتوصيلية، ودرجة الحرارة، ومعدل التدفق. ويمكن للمستخدمين اختيار أجهزة تسجيل إلكترونية (بدون ورق) أو ورقية لتسجيل وطباعة البارامترات الحيوية للعملية.

يمكن تجهيز نظام التحكم بتوقيعات إلكترونية ووظائف سجل المراجعة للامتثال لمتطلبات GAMP 5 ولائحة FDA 21 CFR الجزء 11 الخاصة بالعمليات الصيدلانية المنظمة.

المكونات الرئيسية

يتضمن نظام المياه المنقاة لدينا وحدة المعالجة الأولية، وخزان تخزين المياه الخام، وقسم الترشيح الأساسي، بالإضافة إلى خزان تخزين المياه المنقى. تم دمج كل جزء من هذه الأجزاء لضمان جودة مياه موثوقة وتشغيل سلس للنظام من المرحلة الأولى حتى الإخراج النهائي.
ويشمل النظام أيضاً ما يلي:

أ. نظام التحكم الكهربائي
ب. تصميم توزيع المياه في النقاط النهائية
ج. دورة التنظيف الداخلي
