Hydraulic Bolting Jumbo, CMM2-33

تصنع الشركة هذه النوعية من الحفارات الهيدرولكية سلسلة CMM2-33 لتثبيت وتقوية الصخور في مناجم الفحم تحت الأرض، حيث إنها مناسبة بشكل خاص للانزلاق على الصخور بقوة أصغر من f-8. ومن خلال العمل مع الحفار الهيدروليكي، يتم استخدام آلة تثبيت الصخور هذه في حفر الثقوب لوضع براغي القضبان ومسامير الكابلات. وبالإضافة إلى ذلك، يوفر تركيب دعامات سقف مؤقتة حماية كافية للمشغلين، كما تتميز معدات التعدين بكفاءة عمل عالية وسهولة التشغيل والصيانة وتتميز بالتشغيل المستقر.

الخواص الفنية

الخواص العامة

العرض	1200 mm
الارتفاع	2400 mm
الطول الكلي	5580 mm
الخلوص الأرضي	250 mm
سرعة المشي	2.4 km/h
الوزن	8750 kg

حفارة الصخور (ثقابة الصخور)

نوع المحرك	2K-130
عزم الدوران المقدر	315 N·m
السرعة المقدرة	430 دورة/ دقيقة
قطر الحفرة	⌀ 27, 32 mm
نوع العمود/ القضيب	B19
استهلاك المياه	من 10 إلى 17 لتر/ دقيقة

نظام الإمداد الكهربائي

الطاقة المقدرة	45 kW
الفولتية (الجهد الكهربائية)	660/1140 V
التردد	50 Hz
قطر بكرة الكابل	870 mm
نظام الحماية من سلسلة الطور
نظام الحماية من الجهد المنخفض
نظام الحماية من الحمولة الزائدة
نظام الحماية من قصر الدائرة الكهربائية (الحماية من الماس الكهربائي)
الحماية من عدم التوازن ثلاثي الطور
نظام الحماية من درجة حرارة الزيت
نظام الحماية من مستوى السائل
نظام الحماية من تسريب الغاز
نظام الحماية من تركيز الغاز

نظام التغذية

الطول الكلي	1808 mm
طول العمود (القضيب)	1500/1200 mm
عمق الحفرة	18000 mm
الوزن	376 kg
قوة التغذية	13 kN
سرعة التغذية	≥1000 مم/ دقيقة
سرعة الرجوع بدون حمولة	≥4000 مم/ دقيقة
ضغط العمل	≤10 ميجاباسكال

الذراع

زاوية الميل/ الرفع: 0 إلى 19 درجة
زاوية التأرجح للتغذية: من 7 إلى 7 درجات
زاوية الدوران: من 25 إلى 86 درجة
الطول القابل للسحب: 1480 مم
إطالة الإمداد: 1170 مم
زاوية الإنقلاب لنظام التغذية:±90°
الوزن: 340 كجم

نظام المياه

أقصى إزاحة للمضخة: 1 متر مكعب/ ساعة
ضغط العمل لتفريغ المخلفات: من 6 إلى 12 بار

النظام الهيدروليكي

إزاحة المضخة الرئيسية:130 cc
إزاحة المضخة المساعدة:16 cc
الأعلى. سعة خزان الزيت: 130 لتر
كفاءة الفلتر: 10 ميكرومتر

الهيكل

عزم الدوران:10500 N.m
سرعة المشي: 2.4 كم/ ساعة
قدرة التسلق (الصعود):14°
عرض الممر (المسار):300 mm
الكشافات الأمامية: 2×9 واط
الكشافات الخلفية: 1 × 9 واط

الكابلات

الفولتية	النوع	المقطع العرض	القطر	الطول
1140 V	MYP-0.66/1.14	3x25 1x16 mm2	40 mm	50 m

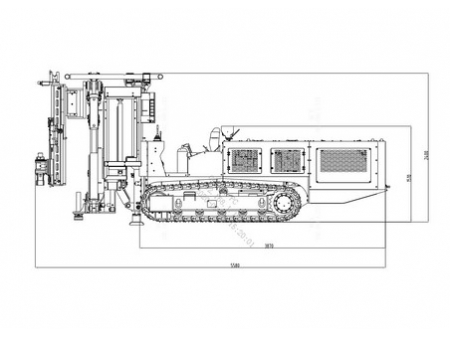

الابعاد الخارجية للحفار – منظر جانبي

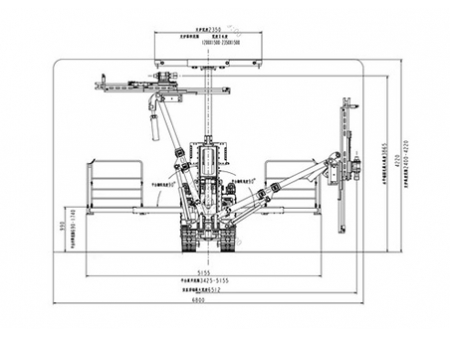

نطاق العمل
