حفارة الصخور الهيدروليكية، KM311 Hydraulic-controlled Bolting Rig

طلب عرض سعر

من نحن: http://ksdrillrig.asia/5-11-km311-hydraulic-controlled-bolting-rig.html

حفارة الصخور الهيدروليكية فئة KM311، تم تصميمها لإنشاء مسامير صخرية في طبقات الأنابيب وهي قادرة على المرور عبر أقسام بعرض 2.5 متر وارتفاع 2.2 متر وهي مؤهلة بشكل مناسب لعمليات التثبيت في الأنفاق التي يمتد قسمها إلى عرض يزيد عن 2.5 متر وارتفاع يزيد عن 3 أمتار.

1. الوظائف الكاملة
يتوفر الذراع المتقدم في محطتين وهو مزود بمخزن بسعة تخزين 10 قضبان تثبيت، إلى جانب وحدة شبكة حماية اختيارية. وهو قادر على أداء المهام التالية: الحفر، وتركيب قضبان تثبيت الصخور بالشبكة. قادرة على القيام بالمهام التالية: الحفر وتركيب شبكات وقضبان ربط الصخور.

2. الأمان العالي
يتم حماية المشغلين بواسطة السقف، بعيداً عن منطقة الخطر.

3. الكفاءة العالية
يتم استخدام المكبس المتدرج لحفر الصخور عالي التردد ويمكن أن يؤدي ذلك إلى تحسين كفاءة نقل موجة الطرق، وزيادة سرعة الحفر وتقليل استهلاك أدوات الحفر.

4. الرؤية الواضحة للمشغل
يضمن الهيكل المفصلي للدفع الرباعي القيادة المرنة والسريعة والآمنة في الأنفاق الضيقة.

5. مساحة كبيرة
مساحة كبيرة ووظائف آلية تمكن السائق من التركيز على الحفر بطريقة آمنة وسريعة ودقيقة.

6. الصيانة السهلة
جميع الأجزاء ذات الصلة محمية من البيئة الخارجية وسهلة الصيانة.

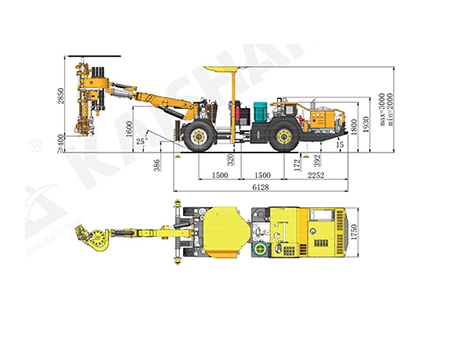

الأبعاد

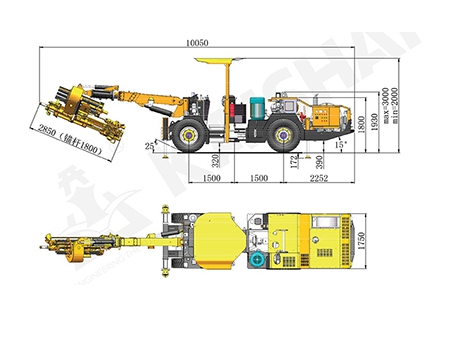

أبعاد الحركة

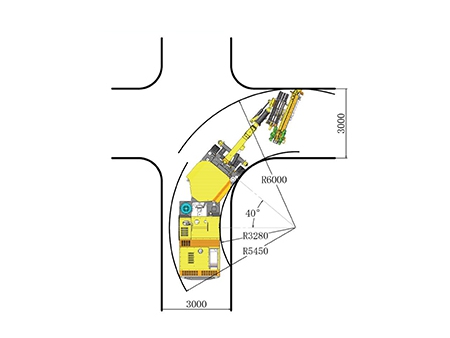

نصف قطر الدوران

المواصفات الفنية
1. الأبعاد والوزن

الطول	10700mm
العرض	1750mm
الارتفاع	2000/3000mm
الوزن	حوالي 12000 كجم
سرعة الحركة على أرض مستوية	10 كم في الساعة
أقصى قدرة على الصعود	25%（14°）

2. نظام الهواء والماء

ضاغط الهواء	1×JN5	استهلاك زيت التشحيم	180-250 g/h
سعة ضاغط الهواء	0.50 متر مكعب في الدقيقة	استهلاك زيت التشحيم	180-250 g/h
الضغط	من 6 إلى 8 بار	مضخة المياه	1×CR3
وحدة تشحيم الساق	مضخة تزييت نبضية إلكترونية	القدرة	1.5kW
استهلاك الهواء للتزييت	0.3 متر مكعب في الدقيقة	سعة مضخة المياه	3 متر مكعب في الساعة

3. الحماية الأمنة

رفع سقف السلامة

تتوافق مع متطلبات FOPS و ROPS

4. الشاسية

محرك الديزل	Cummins QSB3.9 /60kW/2200rpm or DEUTZ TD2011L04I/57.6kW/2600rpm	كبح الحركة	كبح رطب
فلترة العادم	محفز العادم	فرملة التوقف	فرامل متعددة الأقراص رطبة
نظام التشغيل	نظام دفع رباعي بمحور رطب (نظام حركة مغلق)	خزان الوقود	60 لتر

5. نظام الحفر

	الحفارة	تركيب ساق المسمار
حفارة الصخور	1×HC25/R32	1×HC25/R32
قدرة الضربات	8KW	8KW
تدفق الضربات	65 لتر في الدقيقة	65 لتر في الدقيقة
ضغط الضربات	150bar	150bar
أقصى ضغط للدوران	175bar	------
تردد الضربات	55-65Hz	55-65Hz
العزم	325Nm	------
قطر الحفرة	32-51mm
دوران الذراع	360°
تمديد التغذية	480mm
ارتفاع النفق القابل للتطبيق	طول ساق المسمار 1500 مم

6. وحدة القدرة الهيدروليكية الكهربائية

المحرك	45kW
ضربات \ تغذية \ تموضع	مضخة مكبسية ذات إزاحة محورية متغيرة
الدوران	مضخة ترسية
دقة الترشيح	10 μ
خزان الزيت الهيدروليكي	240 لتر
المبرد الهيدروليكي	مبرد الماء
جهد التشغيل	380V
التردد	50Hz
طريقة بداية التشغيل	ستار - دلتا (Δ-Y)
بكرة الكابل	1×K440
طول كابل البكرة	100m
القطر الخارجي للكابل	φ28mm
مواصفات الكابل	3×25 3G6
