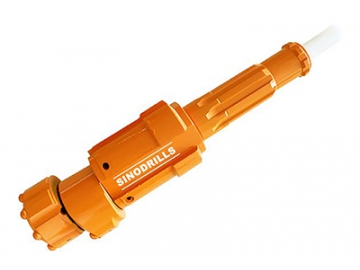

نظام التغليف أثناء الحفر (نظام توسيع الحفر)

طلب عرض سعر

من نحن: http://sinodrills.asia/2-4-casing-system.html

Casing System (Overburden Drilling System)

عمليات الحفر مع التغليف، أو التغليف أثناء الحفر (CwD)، هو مفهوم يجمع بين عمليتان تستهلكان وقت طويل، وهما الحفر والتغليف معاً، حيث يتم تنفيذهما في نفس الوقت. خلال عمليات CwD، فإن نعتمد الحفر بتقنية مطرقة DTH، رأس التوجيه المركزي يدور حلقة الرأس لحفر بشكل واسع وكافي لإنزال أنابيب التغليف للأسفل، حيث يتم تنفيذ عمليتي الحفر والتغليف في نفس الوقت.

الخصائص

الأنواع الكاملة من أدوات الحفر مناسبة لأنابيب التغليف بأقطار محتلفة؛
الاستقرارية والموثوقية الجيدة المضمونة بمادة الفولاذ السبائكي المميز وعمليات التصنيع الدقيقة بماكينات CNC؛
تحقيق التكلفة الفعالة من خلال الإنتاج الكمي.

التطبيقات

حفر آبار المياه، حفر آبار الحرارية الأرضية، الأساسات الركائزية، التنقيب الجيولوجي، الخ.

الدائم

عند بداية الحفر، يعمل رأس التوجيه المركزي يدور حلقة الرأس لحفر بشكل واسع وكافي لإنزال أنابيب التغليف للأسفل، حيث يتم تنفيذ عمليتي الحفر والتغليف في نفس الوقت.
عند الوصول إلى العمق المطلوب، يقوم بالتدوير العكسي للأدوات وسحب رأس التمركز لخارج من الحفر، وترك مجموعة الحلقة في الحفر.
صب الخرسانة وتنفيذ الخطوات القادمة.

القابل للاسترجاع

عند بداية الحفر، يعمل رأس التوجيه المركزي يدور حلقة الرأس لحفر بشكل واسع وكافي لإنزال أنابيب التغليف للأسفل، حيث يتم تنفيذ عمليتي الحفر والتغليف في نفس الوقت.
عند الوصول إلى العمق المطلوب، يقوم بالتدوير العكسي للأدوات وسحب رأس التمركز لخارج من الحفر، وترك مجموعة الحلقة في الحفر.
اسحب أنبوب التغليف مع مجموعة الحلقة وفي نفس الوقت صب الخرسانة.

جدول المواصفات الفنية لنظام التغليف القياسي المتماثل مع موسع الحفر لمطرقة DTH (القفل المستطيل)

دليل الطلب: A B C D E

A	B	C	D		E
القطر الخارجي لأنبوب التغليف	أقصى سمك للجدار	القطر الخارجي لحلقة الرأس	القطر الداخلي لحلقة الرأس	أقصى قطر للقمة التوجيه	مناسب للمطرقة
(مم)	(مم)	(مم)	(مم)	(مم)	(بوصة)
114	8	126	87	85	3.5"
127	10	138	95	94	3.5"
139.7	5	160	116.5	115	4"
152.4	5.5	170	126	124	5"
168.3	5.5	190	142	140	5"
177.8	7	200	153.5	152	6"
193.7	5.5	220	167	165	6"
219.1	6.5	246	190.5	188	6"
273	8	303	240	238	8"
323.9	10	350	282	280	10"
406	12.7	442	350	345	12"
508	12.7	545	450	445	18"
560	12.7	595	500	495	18"
610	12.7	645	550	545	18"
