نظام التغليف الآلي، خط تكديس، تحزيم وتغليف مواسير الصلب

طلب عرض سعر

من نحن: http://pipemakingmachines.asia/2019/6-5-automatic-packing-system.html

ماكينة التعبئة والتغليف الآلية تستخدم لتجميع وتكديس مواسير الفولاذ، ثم تحزيمها بشكل آلي. هذه الماكينة تتميز بالتشغيل المستقر وبدون الحاجة لليد العاملة، وإزالة الضوضاء والضرر الذي قد يحدث أثناء النقل. خط التعبئة والتغليف يحسن من الجودة والكفاءة الإنتاجية للمواسير. ويقلل من التكاليف وإزالة مخاطر السلامة المحتملة.

الخصائص:

التكديس والتعبئة والتغليف بشكل آلي
حماية كاملة للسطح
التقليل من اليد العاملة، التقليل من كثافة العمل
التقليل من الضوضاء

سلسة المنتجات

ماكينة التعبئة والتغليف الآلية للمواسير الدائرية
ماكينة التعبئة والتغليف الآلية للتيوبات المربعة والمستطيلة
ماكينة التعبئة والتغليف الآلية للمواسير الدائرية، وللتيوبات المربعة والمستطيلة
ماكينة التعبئة والتغليف الآلية للمواسير المجلفنة
ماكينة التعبئة والتغليف الآلية لأنابيب الفولاذ الكربوني
ماكينة التكديس الآلية
ماكينة التحزيم الآلية

الإجراءات الفنية:

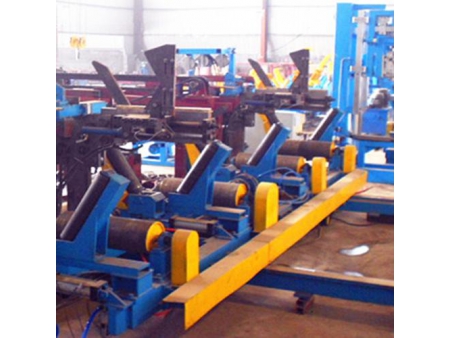

المواسير تنقل إلى منطقة التعبئة بواسطة طاولة النقل بالبكرات:

تحميل الأنابيب لماكينة التعبئة والتغليف
الأنابيب سوف توجه إلى جهاز النقل بالسلسلة من خلال جهاز تدوير الأنابيب، ثن تنقل إلى موضع عد الأنابيب.
وحدة عد وتكديس الأنابيب:
النظام يمكن ضبطه مسبقاً بعدد الأنابيب التي تحتاج تحزيمها وربطها وفقاً للقياسات المختلفة. النظام سوف يقوم بإرسال طلب للماكينة لعد الأنابيب وتجميعها على طبقات حتى تصل إلى الكمية المضبوطة. جهاز تجميع الأنابيب سوف يخفض ويدفع الأنابيب إلى جهاز التجميع. هناك أيضاً جهاز الترتيب المركب على طرف واحد.
نقل الحزمة:
حزمة الأنابيب سوف تتحرك إلى موضع الحزمة بواسطة عربة النقل، بعد ذلك جهاز التجميع سوف يقوم بالرجوع لموضع التجميع لكي ينتظر الحزمة الجديدة.
جهاز الربط والتحزيم الآلي
جهاز التحزيم والربط الآلي المعلق يعمل خطوة بخطوة في موضع التحزيم التصميمي. ماكينة التحزيم سوف تتحرك أولاً إلى أسفل لوضع التحزيم وتوصل الطبقة العليا للأنابيب. قناة التوجيه بالسير سوف تغلق، ورأس التحزيم سوف يرسل الحزام للخارج.
يتم توصيل أطراف الحزام، ثم يتم شد الحزام، يقفل بالمحبك، ويقطع. قناة التوجيه بالسير سوف تفتح، ورأس التحزيم سوف يرجع إلى الوضع الأصلي للإعداد لعملية التحزيم القادمة.
الأنابيب المحزمة سوف تنقل إلى مكان التخزين بواسطة جهاز النقل بالسلسلة، بعد ذلك العربة سوف ترجع وتننظر خطوة التحزيم القادمة.
التخزين:
منطقة التخزين سوف تخزن ثلاث حزم، بعد ذلك سوف تتحرك إلى منطقة الإنابيب النهائية بواسطة آلة الرفع.
التدوير: كل المراحل يتم التحكم بها بشكل آلي بواسطة نظام التحكم الصناعي PLC، وكذلك يتميز بالتحكم اليدوي والآلي لضمان الإنتاج المستمر ومتانة التشغيل.
