مثبتات الحفر
إن مثبتات الحفر أداة هامة لمنع انحراف البئر في مشاريع الحفر من البترول، الغاز الطبيعي، والتنقيب الجيولوجي. الأداء الميكانيكي من مثبتات الحفر مطابق مع معيار API Spec 7.

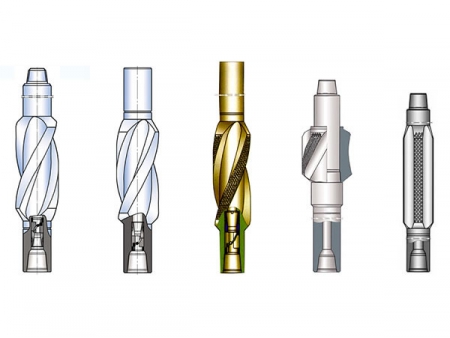

1. مثبت الحفر المتكامل: المثبتات الحفر بثلاثة لوالب / أربعة لوالب قابلة لتقسيم إلى نوع ثقب القاع ونوع طوق الحفر؛ المواد المقاومة للبلى لسطح العمل تكون متعددة في الأنماط المختلفة: الكربيد، المركب الماسي، عمود اللحام المقاوم للبلى، الكربيد المسمنت الملحوم بالنحاس تحت درجة الحرارة المنخفضة، الخ.
2. مثبت الحفر المتكامل بحافة مستقيمة
3. مثبت الحفر من نوع أسطواني
4. مثبت الحفر اللولبي مع أنابيب التغليف القابلة للاستبدال
1. طوق الحفر بالكربيد
2. المركب الماسي
3. عمود اللحام المقاوم للبلى
4. الكربيد المسمنت الملحوم بالنحاس تحت درجة الحرارة المنخفضة

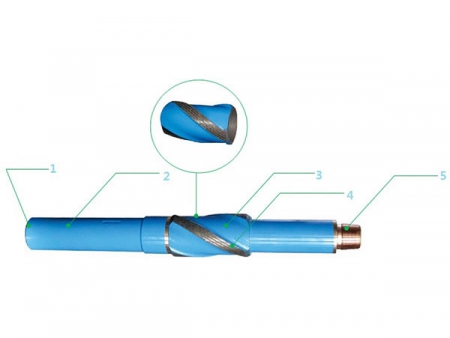

1. السن اللولبي الداخلي
2. جسم مثبت الحفر
3. الأخدود اللولبي
4. الجزء المقاوم للبلى
5. السن اللولبي الخارجي
| قطر لقمة الحفر | قطر جسم مثبت الحفر | القطر الداخلي | الطول | نوع السن اللولبي لمثبت طوق الحفر | نوع السن اللولبي لمثبت ثقب القاع | |||
| in | mm | mm | mm | mm | الجزء العلوي | الجزء السفلي | الجزء العلوي | الجزء السفلي |
| 6 | 152.2 | 121.0 | 51 | 1200 | NC38 | NC38 | NC38 | 3 1/2REG |
| 6 1/4 | 158.7 | 121.0 | 51 | 1200 | NC38 | NC38 | NC38 | 3 1/2REG |
| 6 1/2 | 165.1 | 121.0 | 51 | 1200 | NC38 | NC38 | NC38 | 3 1/2REG |
| 7 1/2 | 190.5 | 159.0 | 57 | 1600 | NC46 | NC46 | NC46 | 4 1/2REG |
| 7 7/8 | 200.0 | 159.0 | 57 | 1600 | NC46 | NC46 | NC46 | 4 1/2REG |
| 8 3/8 | 212.7 | 165.0 | 71 | 1600 1800 | NC46 NC50 | NC46 NC50 | NC46 NC50 | 4 1/2REG |
| 8 1/2 | 215.0 | 159.0 165.0 178.0 | 71 | 1600 1800 | NC46 NC50 | NC46 NC50 | NC46 NC50 | 4 1/2REG |
| 8 3/4 | 222.2 | 159.0 165.0 178.0 | 71 | 1600 1800 | NC46 NC50 | NC46 NC50 | NC46 NC50 | 4 1/2REG |
| 9 1/2 | 241.3 | 178.0 197.0 | 71 | 1600 1800 | NC50 | NC50 | NC50 | 4 1/2REG |
| 9 5/8 | 244.3 | 178.0 197.0 | 71 | 1800 | NC50 | NC50 | NC50 | 6 5/8REG |
| 9 7/8 | 250.8 | 178.0 197.0 | 7 | 1800 | NC50 | NC50 | NC50 | 6 5/8REG |
| 12 1/4 | 311.2 | 203.0 209.0 | 76 | 1800 | NC56 6 5/8REG | NC56 6 5/8REG | NC56 6 5/8REG | 6 5/8REG |
| 16 | 406.0 | 229.0 241.3 | 76 | 2000 2200 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 17 1/2 | 444.5 | 229.0 241.3 | 76 | 2000 2200 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 24 | 609.5 | 229.0 241.3 | 76 | 2200 2540 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 26 | 666.4 | 229.0 241.3 | 76 | 2200 2540 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
| 28 | 711.2 | 241.3 254.0 | 76 | 2200 2540 | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG | NC61 7 5/8REG |
