محرك هيدروليكي ذو حركة دورانية، LS1

Helical Hydraulic Rotary Actuator

مشغل دوار مدمج للعمل كمفاصل للأذرع الآلية

المحركات (المشغلات ) الدوارة الهيدروليكية المدمجة لشركة Lionshare تم تصميمها للتطبيقات ذات المساحة المحدودة، مما يوفر قوة دفع قوية ومقاومة قوية للصدمات. تتميز هذه المحركات بزوايا دوران تبلغ 180 درجة، أو 360 درجة أو مواصفات مخصصة حسب الطلب. يحتوي صمام التوازن المحدد على نسبة دليلية 3:1 وضبط الضغط التدفق الزائد عند 21 ميجا باسكال. لا يسمح صمام التوازن للمشغل بالتوقف عند أي موضع ثابت في شوطه فحسب، بل يوفر أيضاً عزم الكبح (التثبيت). كما أنه يعمل بشكل وقائي للحماية من الأضرار الميكانيكية في حالات الأحمال العكسية العالية.

المواصفات

الموديل	2	3	6	10	16	27
عزم الدوران [Nm]@21MPa	180	320	600	1000	1600	2700
عزم الكبح [Nm]@21MPa	630	120	1900	3800	5700	9400
أقصى عزم [Nm]	560	1000	2200	5600	9000	11200
السعة القطرية [kg]	900	1350	1850	3600	4980	6700
السعة المحورية [kg]	900	1350	1850	3600	4980	6700
إزاحة 180 درجة [cc]	63.9	121	192	365	552	914
إزاحة 360 درجة [cc]	——	243	384	733	1105	1829
الوزن 180 درجة [kg]	6.4	10	14.2	26	43.3	57
الوزن 360 درجة [kg]	——	12.8	19.2	35	54.5	83

التطبيقات

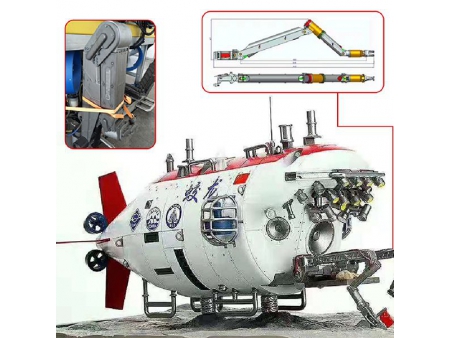

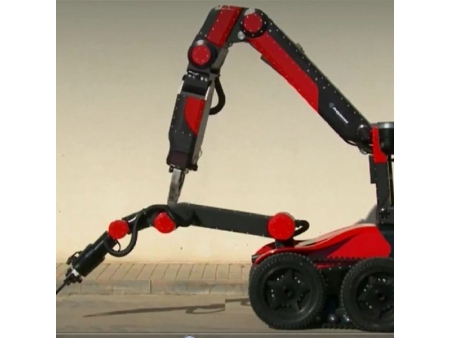

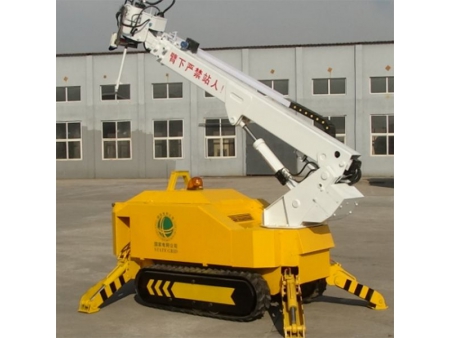

الأذرع الروبوتية، الأذرع الروبوتية للعمل تحت الماء، خطوط الإنتاج الآلية، دوران المفاصل الروبوتية، وتدوير الأجزاء الهيكلية لأدوات الماكينة.

الخصائص

تصميم مدمج ومتكامل للغاية
الوزن الخفيف
بدون حركة ارتجاعية
تحسين انخفاض استهلاك الطاقة
قدرة تحميل عالية وعزم دوران تشغيلي

نوع الخرج

خرج فلانشة أحادية – Q

خيارات التركيب

تركيب الحافة الخلفية – R
