محرك هيدروليكي ذو حركة دورانية، LS5

Helical Hydraulic Rotary Actuator

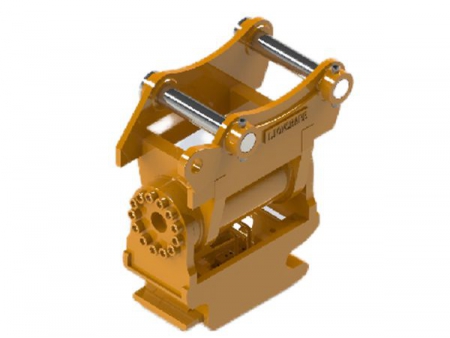

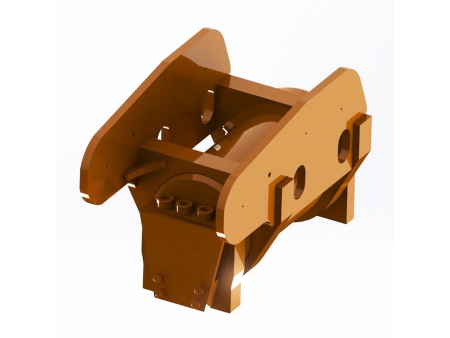

المحرك الدوار للعمل كوحدة تدوير لمرفقات الحفارات

المحرك الهيدروليكي ذو الحركة الدورانية فئة LS5 تم تصميمه خصيصاً لمرفقات الحفارات، وهو مشهور بمقاومته للصدمات. بفضل لوحات التوجيه الفريدة على كلا الجانبين، فإنها تمنع دخول الغبار إلى الغلاف، مما يلغي الحاجة إلى الصيانة بعد الإنتاج. يقلل هذا التصميم من تكاليف الصيانة بشكل كبير وحصل على استحسان كبير من العملاء.

المواصفات

الموديل	9	40	47	73	105	140	180
ضغط التشغيل [bar]	210	210	210	210	210	210	210
عزم الدوران [Nm]	900	4000	4700	7300	10500	14000	18000
عزم الكبح [Nm]	2400	9000	12000	18000	26000	35000	46000
الإزاحة [cc]	234	790	1180	1870	1995	2640	3460
الوزن [kg]	27	50	125	160	220	290	440
زاوية الدوران [°]	180	180	180	180	134	134	134

التطبيقات

مرفقات الحفارة، بما في ذلك أنظمة وصلة الأقتران السريعة الدورانية وأنظمة وصلة الأقتران السريعة القابلة للإمالة.

الخصائص

قادر على التعامل مع الأحمال الثقيلة، ومقاوم للصدمات، ومتينة.
متطلبات المساحة المنخفضة للتركيب.
مناسبة لأنظمة وصلة الأقتران السريعة في الحفارات.
تكاليف الصيانة المخفضة.
مجهز بصمام التدفق الزائد ثنائي الاتجاه المدمج لتحمل ضغط الزيت الهيدروليكي العالي الناتج عن الصدمات (الأرتفاعات المفاجئة للضغط).
تمنع قناة الزيت الداخلية بشكل فعال الخراطيم الهيدروليكية من التشابك والتآكل.

نوع الخرج

خرج فلانشة أحادية – Q

خيارات التركيب

تركيب القاعدة – D

المواصفات الكاملة والمزيد من المعلومات

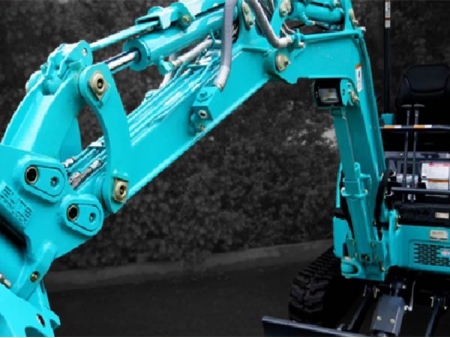

المحرك الدوار المستخدم في الآلات الهندسية

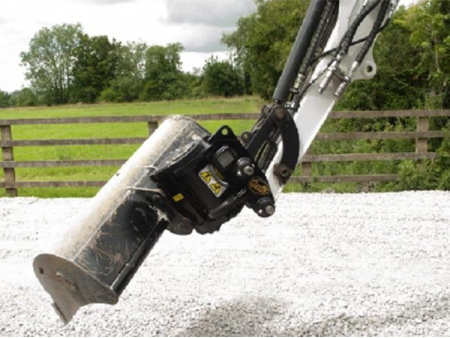

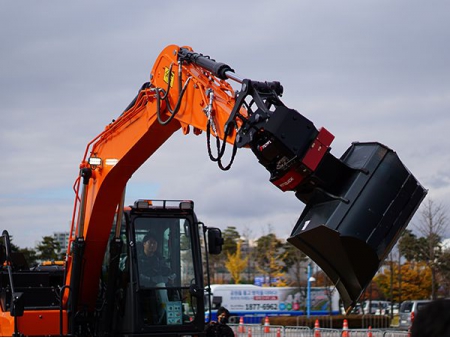

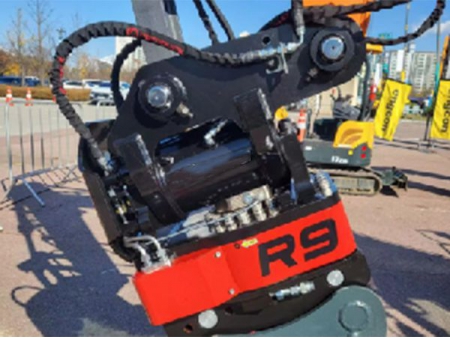

مرفقات الحفارة

ما هي آلية المحرك الدوار الهيدروليكي؟

تعمل هذه الوحدة الهيدروليكية على تصميم يشتمل على تروس حلزونية متعددة. يتم تشغيل دوران هذه التروس بواسطة المكبس، مما يؤدي إلى تحويل الحركة الخطية إلى حركة دورانية. إن تصميم المحرك الدوار الهيدروليكي بسيط ولكنه يتطلب تصنيع دقيق لضمان الكفاءة الوظيفية وموثوقية العلامة التجارية.

ما هي مزايا المحركات الدوارة الهيدروليكية الحلزونية؟

المحرك الدوار عبارة عن وحدة هيدروليكية مدمجة مناسبة للتطبيقات التي تتطلب حركات إمالة أو دوران بحمولة ثقيلة (تتضمن عزم دوران عالي). تتميز بسهولة التحكم، الدقة العالية والكفاءة العاليتين. على الرغم من قوتها العالية، إلا أنها تتطلب الحد الأدنى من مساحة التركيب. يحقق المحرك (المشغل) الدوار كفاءة وموثوقية وظيفية عالية. من الداخل، فهو محمي من الغبار والأوساخ والرطوبة.

أين يمكن تطبيق المشغل (المحرك) الهيدروليكي من فئة LS5 في آلات البناء؟

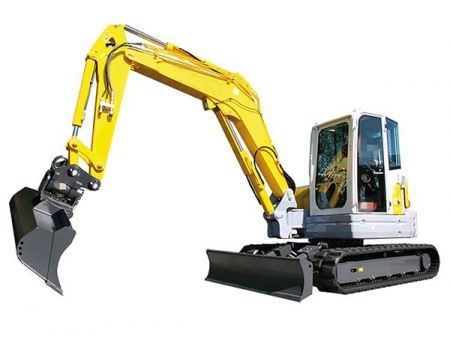

تم تصميم المحرك الدوار الهيدروليكي فئة LS5 خصيصاً للحفارات، ويستخدم بشكل أساسي لتدوير جرافة (قادوس) الحفارات.
