وصلة مخفض جروف مرنة Grooved Reducing Flexible Coupling

طلب عرض سعر

من نحن: http://grooved-fittings.asia/1-4-grooved-reducing-flexible-coupling.html

وصلات مخددة من حديد الزهر

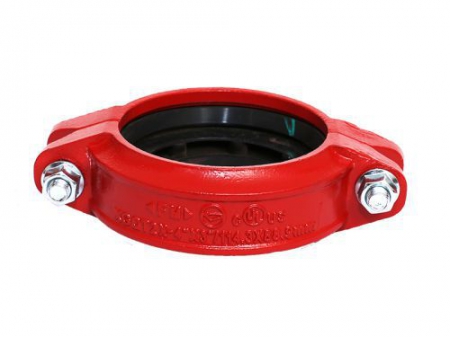

وصلة مخفض جروف مرنة عبارة عن وصلة أنابيب مصنوعة من حديد الزهر (الدكتايل). تتميز بهيكل التثبيت ببرغي مفلطح الرأس فجوة معينة بين المفصل وقاعدة الأخدود، مما يسمح بالتوصيل المرن والقدرة على استيعاب الإزاحة المحورية والانحراف الزاوي. يمكن أن تحل وصلة مخفض جروف المرنة محل وصلتين منفصلتين وتركيبة مخفض (المسلوب) واحدة.

التطبيقات الموصى بها

وصلة مخفض الجروف المرنة يمكن استخدامها لخطوط الأنابيب المختلفة، مثل أنابيب الصرف الصحي، وأنابيب إمدادات المياه، والخ.

المواصفات الرئيسية

متوفرة بقياسات: من 1×1 إلى 8×6 بوصة | من DN32×25 إلى DN200×150
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.
المادة: حديد الزهر (الدكتايل)

المواصفات

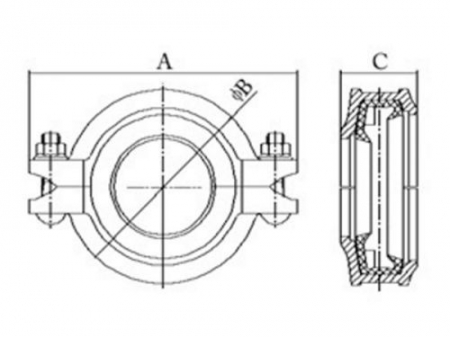

القياس الاسمي	القطر الخارجي للأنبوب (OD)	الأبعاد			قياس البرغي
mm/in	mm/in	mm/in			No.-Size mm
mm/in	mm/in	A	B	C	No.-Size mm
50x32 / 2x1 1/4	60.3x42.4 / 2.375x1.660	86 / 3.39	125 / 4.93	44 / 1.74	2-3/8x55 / 2-M10x57
50x40 / 2x1 1/2	60.3x48.3 / 2.375x1.900	86 / 3.39	125 / 4.93	44 / 1.74	2-3/8x55 / 2-M10x57
65x40 / 2 1/2x1 1/2	73.0 x 48.3 / 2.875x1.900	96 / 3.78	136 / 5.35	45 / 1.78	2-3/8x55 / 2-M10x57
65x50 / 2 1/2x2	73.0x60.3 / 2.875x2.375	96 / 3.78	136 / 5.35	45 / 1.78	2-3/8x55 / 2-M10x57
65x50 / 2 1/2x2	76.1 x60.3 / 3.000x2.375	102 / 4.02	140 / 5.51	45 / 1.78	2-3/8x55 / 2-M10x57
80x40 / 3x1 1/2	88.9x48.3 / 3.500x1.900	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
80x50 / 3x2	88.9x60.3 3.500x2.375	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
80x65 / 3x2 1/2	88.9x73.0 / 3.500x2.875	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
80x65 / 3x2 1/2	88.9x76.1 / 3.500x3.000	115 / 4.53	158 / 6.22	45 / 1.78	2-1/2x70 / 2-M12x70
100x40 / 4 x1 1/2	114.3x48.3 / 4.500x1.900	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x50 / 4x2	114.3x60.3 / 4.500x2.375	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x65 / 4x2 1/2	114.3x73.0 / 4.500x2.875	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x65 / 4x2 1/2	114.3x76.1 / 4.500x3.000	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
100x80 / 4x3	114 3x88.9 / 4.500x3.500	142 / 5.59	192 / 7.56	50 / 1.97	2-1/2x70 / 2-M12x70
150x80 / 6x3	165.1x88.9 / 6.500x3.500	200 / 7.87	250 / 9.84	50 / 1.97	2-5/8x85 / 2-M16x85
150x100 / 6x4	165.1 x114.3 / 6.500x4.500	200 / 7.87	250 / 9.84	50 / 1.97	2-5/8x85 / 2-M 16x85
150x80 / 6x3	168.3x88.9 / 6.625x3.500	202.5 / 7.97	252 / 9.92	50 / 1.97	2-5/8x85 / 2-M16x85
150x 100 / 6x4	168.3 x 114.3 / 6.625x4.500	202.5 / 7.97	252 / 9.92	50 / 1.97	2-5/8x85 / 2-M16x85
200x150 / 8x6	219.1 x 165.1 / 8.625x6.500	257 / 10.12	322 / 12.68	56 / 2.2	2-3/4x115 / 2-M20x 115
200x150 / 8x6	219.1x168.3 / 8.625x6.625	257 / 10.12	322 / 12.68	56 / 2.2	2-3/4x115 / 2-M20x115

ما هي مزايا أنظمة الأنابيب المخددة (جروف) في صناعة مكافحة الحرائق؟

في صناعة مكافحة الحرائق، وخاصة في أنظمة أنابيب رش الحرائق الأوتوماتيكية، يتم استخدام وصلات الجروف بشكل شائع. أكبر مزايا هذا النوع من الوصلات هي التثبيت السريع والاقتصادي، والموثوقية العالية بعد التثبيت، وانخفاض تكاليف الصيانة.

ماهي مميزات الوصلات المرنة؟

بالمقارنة مع طرق التوصيل التقليدية مثل اللحام والقلاوظ، توفر وصلات جروف المرنة تركيب أسرع وأكثر أمان وأقل تكلفة.
على عكس طرق توصيل الأنابيب التقليدية (مثل الوصلات الملحومة أو اللحام)، لا تنتج وصلات الجروف المرنة التلوث بالغبار أو تلوث المنتج.
يمكن لوصلات التخفيض (مسلوب) المرنة توصيل الأنابيب ذات الأحجام المختلفة مباشرة مما يسمح بتقليل الحجم بشكل مباشر ويلغي الحاجة إلى مخفض ووصلتين منفصلتين.
