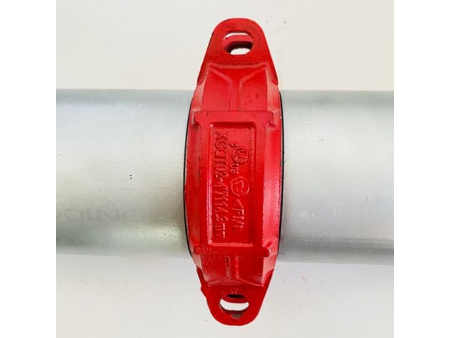

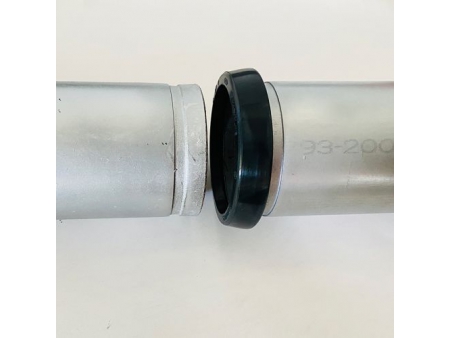

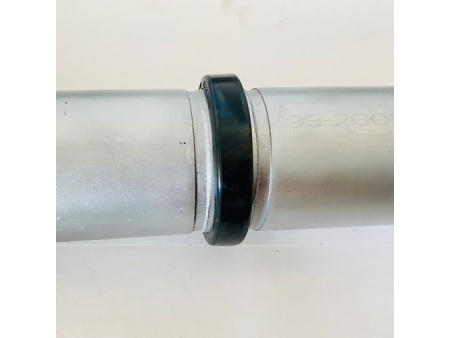

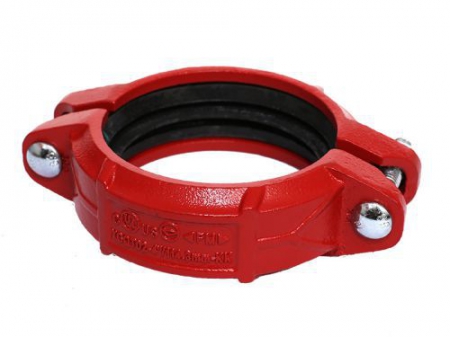

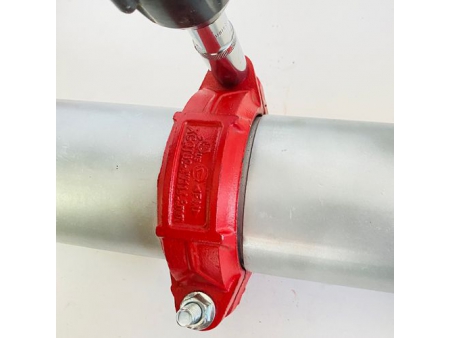

وصلة جروف مرنة Grooved Flexible Coupling

طلب عرض سعر

من نحن: http://grooved-fittings.asia/1-2-grooved-flexible-coupling.html

وصلات مخددة من حديد الزهر

وصلة الجروف المرنة عبارة عن وصلة أنابيب تستخدم لتوصيل الأنابيب في نظام شكبة الأنابيب. وصلة الجروف المرنة توفر المرونة، مما يسمح بالإزاحة المحورية والانحراف الزاوي للأنابيب المتصلة، مما يجعل نظام خطوط الأنابيب أكثر مرونة. مناسبة للحالات التي قد تصبح فيها الأنابيب غير متماثلة أو مشوهة بسبب تغيرات درجات الحرارة، الاهتزازات، الضوضاء، والخ.، ويمكن استخدامها أيضاً لتصميم خطوط الأنابيب المنحنية.

التطبيقات الموصى بها

وصلة الجروف المرنة مناسبة لتوصيل أنظمة الأنابيب ذات الضغط المتوسط، مثل خطوط أنابيب المعالجة، وخطوط أنابيب التعدين وحقول النفط، والخ.

المواصفات الرئيسية

متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.
المادة: حديد الزهر (الدكتايل)

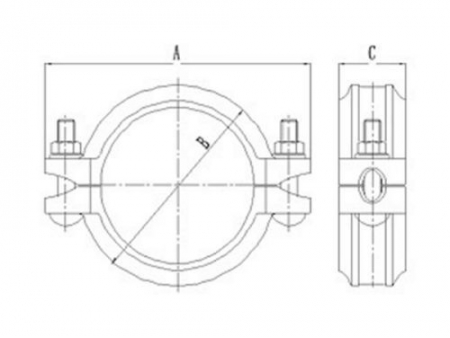

المواصفات

القياس الاسمي	القطر الخارجي للأنبوب (OD)	الأبعاد			قياس البرغي
mm/in	mm/in	mm/in			No.-Size mm
mm/in	mm/in	A mm	B mm	C mm	No.-Size mm
25/1	33.7/1.327	58/2.28	98/3.85	45/1.77	3/8*45-2
32/(1 1/4)	42.4/1.669	68/2.68	106/4.17	45/1.77	3/8*45-2
40/(1 1/2)	48.3/1.9	74/2.91	114/4.49	45/1.77	3/8*45-2
50/2	60.3/2.375	86/3.39	126/4.96	45/1.77	3/8*55-2
65/(2 1/2)	73/2.875	98/3.86	137/5.39	45/1.77	3/8*55-2
65/(2 1/2)	76.1/3	98/3.86	140/5.51	45/1.77	3/8*55-2
80/3	88.9/3.5	111/4.37	158/6.22	45/1.77	3/8*55-2
100/4	108/4.25	130/5.11	180/7.09	49/1.93	1/2*65-2
100/4	114.3/4.5	141/5.55	186/7.32	49/1.93	1/2*65-2
125/5	133/5.25	164/6.46	216/8.5	50/1.96	1/2*75-2
125/5	139.7/5.5	168/6.61	222/8.74	50/1.96	1/2*75-2
125/5	141.3/5.563	172/6.77	222/8.74	50/1.96	1/2*75-2
150/6	159/6.25	190/7.48	236/9.29	50/1.96	1/2*75-2
150/6	165.1/6.5	196/7.71	244/9.61	50/1.96	1/2*75-2
150/6	168.3/6.625	197/7.76	244/9.61	50/1.96	1/2*75-2
200/8	219.1/8.625	251/9.88	318/12.52	58/2.28	5/8*95-2
250/10	273/10.75	318/12.51	386/15.20	60/2.36	3/4*110-2
300/12	323.9/12.75	372/14.64	454/17.87	64/2.51	3/4*120-2

ما هي مميزات وصلات الجروف المرنة؟

وصلات الجروف المرنة توفر القدرة على تقليل الضغط والاهتزاز، تقليل الضوضاء والتآكل، وامتصاص الصدمات أو التأثيرات أو الأحمال الالتوائية، وتعويض التمدد الحراري أو الانكماش، والحفاظ على نظام الأنابيب في حالة جيدة.

كيف تختار وصلات الجروف المرنة؟

بشكل عام، تعد وصلات الجروف الصلبة مناسبة للتطبيقات ذات محاذاة العمود الجيدة والمستقرة والأحمال المنتظمة، بينما تعد وصلات الجروف المرنة أكثر ملاءمة للتطبيقات ذات المحاذاة المعتدلة للعمود والأحمال الديناميكية المتغيرة.

ما هي فوائد نظام الأنابيب المخدد (وصلات جروف)؟

وصلات الجروف المصنوعة من حديد الدكتايل تتميز بالقوة والمتانة، مما يوفر القوة والمتانة لشبكة الأنابيب. يمكن أن يؤدي الجمع بين وصلات التوصيل والحشيات المرنة إلى منع الاهتزازات، مما يقلل من تلف التوصيلات والفواصيل الخاصة بنظام الأنابيب، وبالتالي تقليل الحاجة إلى الإصلاحات.
