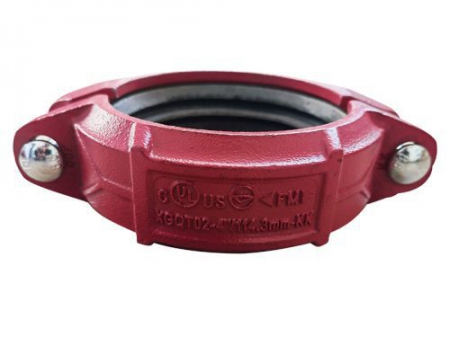

وصلة جروف سريعة التركيب Grooved One-Stop Coupling

طلب عرض سعر

من نحن: http://grooved-fittings.asia/1-5-grooved-one-stop-coupling.html

وصلات مخددة من حديد الزهر

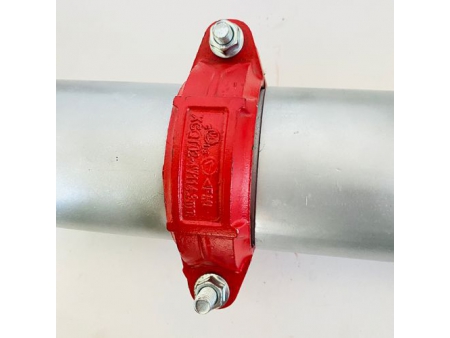

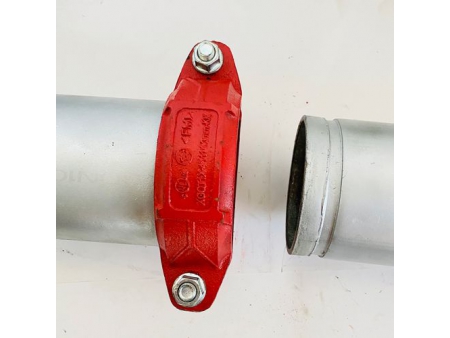

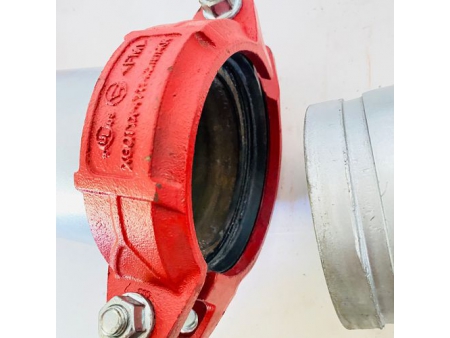

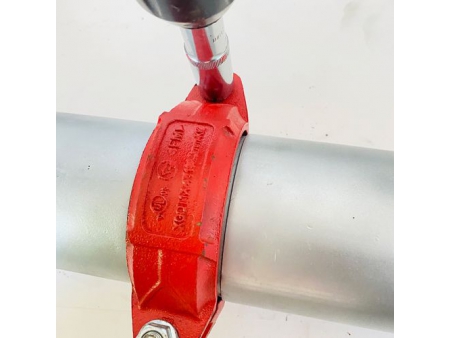

وصلة الجروف سريعة التركيب هو نوع من وصلات الأنابيب الصلبة سريعة التغيير. بفضل التصميم الهيكلي الفريد، فإنه يلغي الحاجة إلى تفكيك البراغي والصواميل والحشية أثناء التثبيت. يمكن إدخال أداة الوصلة مباشرة في نهاية الأنبوب وتثبيتها بالمسامير والصواميل.

الخصائص

كفاءة التثبيت هي أكثر من ثلاثة أضعاف الوصلات القياسية. يمنع التصميم الهيكلي الفريد فقدان البراغي والصواميل أثناء عملية التثبيت.

التطبيقات الموصى بها

وصلة الجروف سريعة التركيب مناسب لأنواع مختلفة من الأنابيب، مثل إمدادات المياه، الصرف الصحي، أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وخطوط الأنابيب الأخرى.

المواصفات الرئيسية

متوفرة بقياسات: من 1 إلى 12 بوصة | من DN25 إلى DN300
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.
المادة: حديد الزهر (الدكتايل)

المواصفات

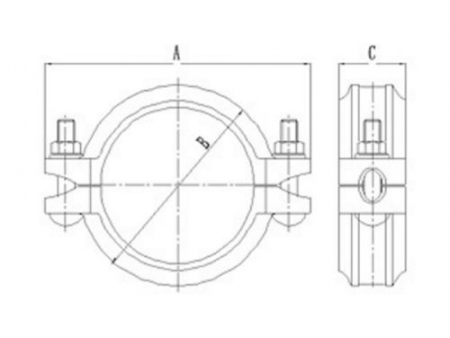

القياس الاسمي	القطر الخارجي للأنبوب (OD)	الأبعاد			قياس البرغي
mm/in	mm/in	mm/in			No.-Size / mm
mm/in	mm/in	A / mm	B / mm	C / mm	No.-Size / mm
25 / 1	33.7 / 1.327	58 / 2.28	98 / 3.85	45 / 1.77	3/8*45-2
32 / 1 1/4	42.4 / 1.669	68 / 2.68	106 / 4.17	45 / 1.77	3/8*45-2
40 / 1 1/2	48.3 / 1.9	74 / 2.91	114 / 4.49	45 / 1.77	3/8*45-2
50 / 2	60.3 / 2.375	86 / 3.39	128 / 5.04	45 / 1.77	3/8*55-2
65 / 2 1/2	73 / 2.875	98 / 3.86	137 / 5.39	45 / 1.77	3/8*55-2
65 / 2 1/2	76.1 / 3	103 / 4.06	141 / 5.55	45 / 1.77	3/8*55-2
80 / 3	88.9 / 3.5	114 / 4.49	158 / 6.22	45 / 1.77	3/8*55-2
100 / 4	114.3 / 4.5	143 / 5.63	192 / 7.56	49 / 1.93	1/2*65-2
125 / 5	139.7 / 5.5	172 / 6.77	222 / 8.74	50 / 1.96	1/2*75-2
150 / 6	165.1 / 6.5	199 / 7.83	252 / 9.92	50 / 1.96	1/2*75-2
150 / 6	168.3 / 6.625	202 / 7.95	252 / 9.92	50 / 1.96	1/2*75-2
216 / 8	216.1 8.51	258 / 10.16	322 / 12.67	58 / 2.28	5/8*95-2
200 / 8	219.1 / 8.625	258 / 10.16	322 / 12.67	58 / 2.28	5/8*95-2
267 / 8	267.2 / 10.52	313 / 12.32	390 / 15.35	58 / 2.28	3/4*110-2
250 / 10	273 / 10.75	320 / 12.60	394 / 15.51	60 / 2.36	3/4*110-2
318 / 12	318.3 / 12.53	369 / 14.53	450 / 17.72	58 / 2.28	3/4*120-2
300 / 12	323.9 / 12.75	372 / 14.64	450 / 17.72	64 / 2.51	3/4*120-2

ما هي المشاكل التي يمكن حلها عن طريق أنظمة الأنابيب المخددة (جروف)؟

بفضل مزايا وصلات الجروف (المخددة)، يمكن لأنظمة أنابيب جروف معالجة مشكلات التركيب المعقدة، ومشاكل الضوضاء، والتأثيرات السلبية للاهتزازات على خطوط الأنابيب. كما أنها تساعد في تقليل تكاليف الصيانة على المدى الطويل.
