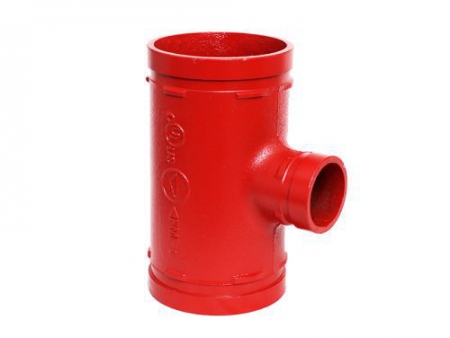

تي جروف مسلوب Grooved Reducing Tee

طلب عرض سعر

من نحن: http://grooved-fittings.asia/3-5-grooved-reducing-tee.html

وصلات أنابيب مخددة

تي الجروف المسلوب (نقاص)، سميت على اسم تكوينها على شكل حرف T، لديها منفذ فرعي بحجم مختلف عن المنفذ الرئيسي. يحتوي كل طرف من تي الجروف المخفض على أخدود، مما يسمح بتوصيله بسرعة وسهولة بخط الأنابيب باستخدام وصلات الربط أو الكوبلنج.

التطبيقات الموصى بها

تي الجروف المسلوب مناسب لأنظمة الأنابيب في العديد من التطبيقات الصناعية مثل البترول والكيماويات والنفط والغاز الطبيعي والإنشاءات الحضرية، مثل أنظمة خطوط أنابيب التدفئة وأنظمة الصرف الصحي وإمدادات المياه، والخ.
توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.

المواصفات الرئيسية

متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن

المواصفات

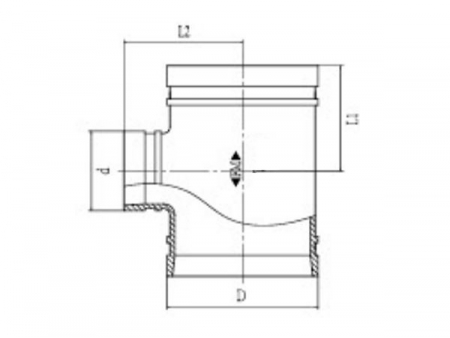

القياس الاسمي mm/in	القطر الخارجي للأنبوب (OD).	الأبعاد
القياس الاسمي mm/in	mm/in	L1mm/in	L2mm/in
50x25 / 2x1	60.3 x 33.7 / 2.375x1.315	70 / 2.76	70 / 2.76
50x32 / 2x1 1/4	60.3 x 42.4 / 2.375x1.660	70 / 2.76	70 / 2.76
50x40 / 2x1 1/2	60.3 x 48.3 / 2.375 x 1.900	70 / 2.76	70 / 2.76
65x32 / 2 1/2x1 1/4	73.0 x 42.4 / 2.875x1.660	76 / 2.99	76 / 2.99
65x40 / 2 1/2x1 1/2	73.0x48.3 / 2.875x1.900	76 / 2.99	76 / 2.99
65x50 / 2 1/2 x 2	73.0 x 60.3 / 2.875x2.375	76 / 2.99	76 / 2.99
65x32 / 2 1/2X1 1/4	76.1 x42.4 / 3.000x1.660	76 / 2.99	76 / 2.99
65x40 / 2 1/2X1 1/2	76.1x48.3 / 3.000x1.900	76 / 2.99	76 / 2.99
65x50 / 2 1/2X2	76.1x60.3 / 3.000x2.375	95 / 3.74	95 / 3.74
80x50 / 3x2	88.9 x 60.3 / 3.500x2.375	108 / 4.25	108 / 4.25
80x65 / 3x2 1/2	88.9 x 76.1 / 3 500x3000	108 / 4.25	108 / 4.25
100x65 / 4x2 1/2	108.0x76.1 / 4.250 x 3.000	127 / 5	127 / 5
100x80 / 4x3	108.0 x 88.9 / 4.250 x 3.500	127 / 5	127 / 5
100x50 / 4x2	114.3x60.3 / 4.500x2.375	127 / 5	127 / 5
100x65 / 4x2 1/2	114.3x76.1 / 4.500 x 3.000	127 / 5	127 / 5
100x80 / 4x3	114.3x88.9 / 4.500x3.500	127 / 5	127 / 5
125x65 / 5x2 1/2	133.0 x 76.1 / 5.250 x 3.000	122 / 4.8	122 / 4.8
125x 100 / 5x4	133.0x108.0 / 5 250 x 4 250	122 / 4.8	122 / 4.8
125x50 / 5x2	139.7x60.3 / 5.500 x 2.375	110 / 4.33	110 / 4.33
125x65 / 5x2 1/2	139.7 x 76.1 / 5.500 x 3.000	110 / 4.33	110 / 4.33
125x80 / 5x3	139.7 x 88.9 / 5.500 x 3.500	110 / 4.33	110 / 4.33
125x100 / 5x4	139.7x114.3 / 5.500 x 4.500	110 / 4.33	110 / 4.33
150x65 / 6x2 1/2	159.0x76.1 / 6.250 x 3.000	122 / 4.8	122 / 4.8
150x80 / 6x3	159.0x88.9 / 6.250 x 3.500	122 / 4.8	122 / 4.8
150x100 / 6x4	159.0x108.0 / 6.250 x 4.250	122 / 4.8	122 / 4.8
150x 100 / 6x4	159.0 x 114.3 / 6.250 x 4.500	122 / 4.8	122 / 4.8
150x50 / 6x2	165.1 x 60.3 / 6.500x2.375	165 / 6.5	165 / 6.5
150x65 / 6x2 1/2	165.1 x 76.1 / 6.500 x 3.000	165 / 6.5	165 / 6.5
150x80 / 6x3	165.1 x88.9 / 6.500x2.376	165 / 6.5	165 / 6.5
150x50 / 6x2	168.3 x 60.3 / 6.625 x 2.376	140 / 5.51	140 / 5.51
150x65 / 6x2 1/2	168.3x73 / 6.625 x 2.874	140.00	140.00
150x65 / 6x2 1/2	168.3 x 76.1 / 6.625x3.000	140 / 5.51	140 / 5.51
150x80 / 6x3	168.3 x 88.9 / 6.625 x 3.500	140 / 5.51	140 / 5.51
150x100 / 6x4	168.3x114.3 / 6.625 x 4.500	140 / 5.51	140 / 5.51
200 x 65 / 8 x 2 1/2	219.1 x 76.1 / 8.625 x 3.000	197 / 7.76	197 / 7.76
200x80 / 8x3	219.1 x88.9 / 8.625 x 3.500	197 / 7.76	197 / 7.76
200x100 / 8x4	219.1 x 114.3 / 8.625 x 4.500	197 / 7.76	197 / 7.76
200x125 / 8x5	2191x139.7 / 8.625 x 5.500	197 / 7.76	197 / 7.76
200x150 / 8x6	219.1x166.1 / 8.62S x 6.500	197 / 7.76	197 / 7.76
200x 150 / 8x6	219.1x168.3 / 8.625 x 6.625	197 / 7.76	197 / 7.76
250x100 / 10x4	273.0x114.3 / 10.750 x 4.500	229 / 9.02	229 / 9.02
250x125 / 10x5	273.0 x 139.7 / 10.750x5.500	229 / 9.02	229 / 9.02
250x 150 / 10x6	273.0 x 165.1 / 10.750x6.500	229 / 9.02	229 / 9.02

ما هي وصلات جروف (المخددة) في أنظمة الأنابيب؟

وصلات جروف (المخددة) المستخدمة في أنظمة الأنابيب تشمل وصلة كوبلنج، وصلات الأنابيب المخددة، ومنافذ الأنابيب المخددة (جروف)، والخ.

ما هي التطبيقات الشائعة لوصلات الجروف ؟

تستخدم وصلات جروف (المخددة) هذه بشكل شائع في أنظمة الأنابيب ذات الضغط المنخفض مثل أنظمة أنابيب رشاشات مكافحة الحريق، أنظمة نقل خطوط أنابيب البترول، أنظمة نقل الموائع في المصانع الكيميائية، والخ.
