تي جروف ميكانيكي Mechanical Tee Grooved Outlet

طلب عرض سعر

من نحن: http://grooved-fittings.asia/3-1-mechanical-tee-grooved-outlet.html

وصلات أنابيب الدكتايل المخددة

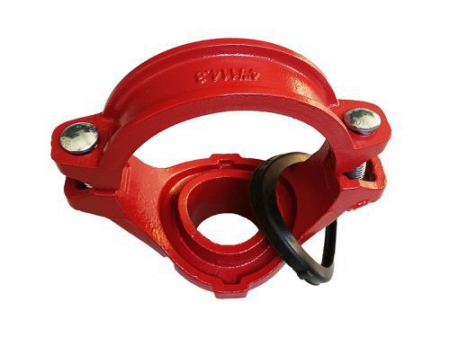

وصلة تي جروف الميكانيكية (مشترك مخدد) تتكون من أجزاء علوية وسفلية، حشية، براغي/صواميل، مما يوفر طريقة بسيطة وسريعة لتوصيل الفروع. يضمن تركيبة منع التسرب للحشية الإحكام الدائم. أثناء العمليات الميدانية، يمكن تركيب تي جروف الميكانيكي بدقة على خط الأنابيب لضمان دقة توصيل مخرج التفرع.

الخصائص

يوفر مخرج تي جروف ميكانيكي منفذ مخدد إضافي في الأنابيب الموجودة.
بالنسبة للتوصيلات الجديد، فإن استخدام المشترك المخدد الميكانيكي يلغي الحاجة إلى لمخفضات تي.
تي جروف ميكانيكي يمكن تحويلها بسهولة إلى صليبة عند الضرورة.

التطبيقات الموصى بها

يعتبر منفذ تي جروف الميكانيكي مناسب لأنظمة الأنابيب المخددة، مثل أنظمة مكافحة الحرائق وأنظمة أنابيب الرش.

المواصفات الرئيسية

متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
المادة: حديد الزهر (الدكتايل)

المواصفات

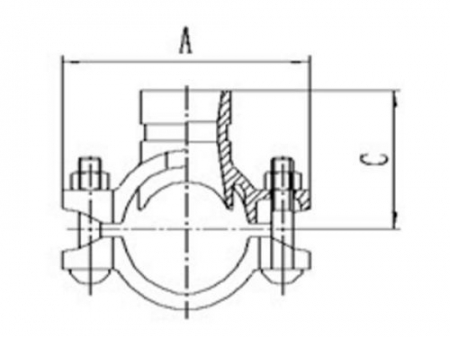

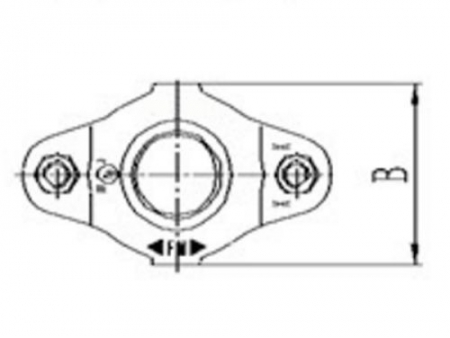

القياس الاسمي	القطر الخارجي للأنبوب (OD).	قطر الثقب	الأبعاد				قياس البرغي
mm/in	mm/in		A mm	B mm	C mm	D mm	قياس البرغي
50x25 / 2x1	60x33.7 / 2.375 x 1.33	38 / 1.496	118 / 4.65	74 / 2.91	68 / 2.68	40 / 1.57	M10x55-2
50x32 / 2x1 1/4	60.3x42.4 2.375 x 1.660	45 / 1.77	118 / 4.65	74 / 2.91	68 / 2.68	40 / 1.57	M10x55-2
50x40 / 2x1 1/2	60.3x48.3 2.375 x 1.900	45 / 1.77	118 / 4.65	74 / 2.91	68 / 5 2.7	40 / 1.57	M10x55-2
65x25 / 2 1/2x1	73x33.7 / 2.874 x 1.33	38 / 1.496	132 / 5.197	74 / 2.91	75 / 2.953	47 / 1.850	M12×70-2
65x32 / 2 1/2x1 1/4	73x42.4 / 2.874 x1.660	51 / 2.01	132 / 5.197	84 / 3.31	75 / 2.953	47 / 1.850	M12×70-2
65x40 / 2 1/2x1 1/2	73x48.3 / 2.874 x 1.900	51 / 2.01	132 / 5.197	84 / 3.31	75 / 2.953	47 / 1.850	M12×70-2
65x32 / 2 1/2x1 1/4	76.1 x42.4 3.000x1.660	51 / 2.01	135 / 5.31	84 / 3.31	78 / 3.07	48 / 1.89	M 12x70-2
65x40 / 2 1/2x1 1/2	76.1x48.3 3.000x1 900	51 / 2.01	135 / 5.31	84 / 3.31	78 / 3.07	48 / 1.89	M12x70-2
65x50 / 2 1/2x2	76x60 / 3.000x2.375	51 / 2.01	135 / 5.31	84 / 3.31	78 / 3.07	48 / 1.89	M12x70-2
80x25 / 3x1	89x33 / 3.500x1.33	38 / 1.496	146 / 5.75	74 / 2.91	83 / 3.268	55 / 2.17	M12x70-2
80x32 / 3x1 1/4	88.9x42.4 3.500x1.660	51 / 2.01	146 / 5.75	86 / 3.39	85 / 3.35	55 / 2.17	M12x70-2
80x40 / 3x1 1/2	88.9x48.3 3.500x1 900	51 / 2.01	146 / 5.75	86 / 3.39	85 / 3.35	55 / 2.17	M12x70-2
80x50 / 3x2	88.9 x 60.3 3.500 x 2.375	64 / 2.52	146 / 5.75	96 / 3.78	85 / 3.35	55 / 2.17	M12x70-2
80x50 / 3x2 1/2	88.9x73 / 3.500x3.000	64 / 2.52	146 / 5.75	96 / 3.78	85 / 3.35	55 / 2.17	M12x70-2
100x25 / 4x 1	114x33 / 4.500 x 1.33	38 / 1.496	178 / 7.01	74 / 2.91	98 / 3.86	69 / 2.72	M12x75-2
100x32 / 4x 1 1/4	114.3x42.4 4.500 x 1.660	51 / 2.01	178 / 7.01	86 / 3.39	98 / 3.86	69 / 2.72	M12x75-2
100x40 / 4x1 1/2	114.3x48.3 4.500 x 1.900	51 / 2.01	178 / 7.01	86 / 3.39	98 / 3.86	69 / 2.72	M12x75-2
100x50 / 4x2	114.3x60.3 4.500x2.375	64 / 2.52	178 / 7.01	100 / 3.94	98 / 3.86	69 / 2.72	M12x75-2
100x65 / 4x2 1/2	114.3x73.0 4.500x2.875	70 / 2.76	178 / 7.01	106 / 4.17	98 / 3.86	69 / 2.72	M12x75-2
100x65 / 4x2 1/2	114.3x76.1 4.500 x 3.000	70 / 2.76	178 / 7.01	106 / 4.17	98 / 3.86	69 / 2.72	M12x75-2
100x80 / 4x3	114.3x88.9 / 4.500 x 3.500	89 / 3.5	178 / 7.01	124 / 4.882	99 / 3.898	69 / 2.72	M12x75-2
125x40 / 5x1 1/2	139.7x48.3 5.500x1.900	51 / 2.01	213 / 8.39	86 / 3.39	110 / 4.33	81 / 3.19	M16x85-2
125x50 / 5x2	139.7x60.3 5.500 x 2375	64 / 2.52	213 / 8.39	102 / 4.02	110 / 4.33	81 / 3.19	M16x85-2
125x65 / 5x2 1/2	139.7x76.1 5.500x3.000	70 / 2.76	213 / 8.39	108 / 4.25	110 / 4.33	81 / 3.19	M16x85-2
125x80 / 5x3	139.7x88.9 / 5.500x3.500	89 / 3.5	213 / 8.39	124 / 4.882	110 / 4.33	81 / 3.19	M16x85-2
150x50 / 6x2	165.1x60.3 / 6.500x2.375	64 / 2.52	238 / 9.37	100 / 3.94	125 / 4.92	95 / 3.74	M16x 105-2
150x65 / 6x2 1/2	165 1x73.0 / 6.500x2.875	70 / 2.76	238 / 9.37	108 / 4.25	129 / 5.08	95 / 3.74	M16x 105-2
150x65 / 6x2 1/2	165.1 x 76.1 / 6.500 x 3.000	70 / 2.76	238 / 9.37	113 / 4.45	122 / 4.8	95 / 3.74	M16x 105-2
150x80 / 6x3	165.1x88.9 / 6.500 x 3.5	89 / 3.5	242 / 9.528	128 / 5.039	124 / 4.882	93 / 3.661	M16x 105-2
150x32 / 6x1 1/4	168.3x42.4 / 6.625x1 660	51 / 2.01	255 / 10.04	88 / 3.46	123 / 4.84	96 / 3.78	M16x 105-2
150x40 / 6x1 1/2	168.3x48.3 / 6.625x1.900	51 / 2.01	255 / 10.04	88 / 3.46	123 / 4.84	96 / 3.78	M16x 105-2
150x50 / 6x2	168.3x60.3 / 6.625x2.375	64 / 2.52	255 / 10.04	102 / 4.02	123 / 4.84	96 / 3.78	M16x 105-2
150x65 / 6x2 1/2	168.3x73.0 / 6.625x2.875	70 / 2.76	255 / 10.04	108 / 4.25	127 / 5.000	96 / 3.78	M16x 105-2
200 x 50 / 8x2	219.1x60.3 / 8.625x2.375	64 / 2.52	310 / 12.2	104 / 4.09	153 / 6.02	124 / 4.88	M20x 115-2
200 x 65 / 8x2 1/2	219.1x73.0 / 8.625x2.875	70 / 2.76	310 / 12.2	108 / 4.25	153 / 6.02	124 / 4.88	M20x 115-2
200x65 / 8x2 1/2	219 1 x 76.1 / 8.625 x 3.000	70 / 2.76	310 / 12.2	115 / 4.53	152 / 5.98	124 / 4.88	M20x115-2
200x80 / 8x3	219.1x88.9 / 8.625x3.500	89 / 3.5	310 / 12.2	127 / 5	152 / 5.98	124 / 4.88	M20x 115-2

ما هي مميزات استخدام وصلات الأنابيب المخددة في تركيب خطوط الأنابيب الخارجية أو تركيب خطوط الأنابيب لمسافات طويلة؟

على عكس وصلات خطوط الأنابيب التقليدية، يمكن استخدام وصلات الأنابيب المخددة (جروف) في أنظمة خطوط الأنابيب الخارجية أو تركيبات خطوط الأنابيب لمسافات طويلة دون مراعاة قيود الطقس أو الحاجة إلى الأدوات الكهربائية أو دعم القدرة ذي الصلة. بالإضافة إلى ذلك، فإن تركيب وصلات الأنابيب المخددة سهل وذو كفاءة عالية.

ما هي التطبيقات الصناعية لوصلات الأنابيب المخددة (جروف) والوصلات الميكانيكية؟

وصلات الأنابيب جروف شائعة الاستخدام في أنظمة أنابيب التدفئة والتهوية وتكييف الهواء (HVAC)، أنظمة أنابيب رشاشات مكافحة الحريق، محطات معالجة مياه الصرف الصحي، وأنظمة نقل النفط والغاز.
