آلة قص الصفائح المعدنية الميكانيكية Q11

طلب عرض سعر

من نحن: http://hxmachinetool.asia/2-4-mechanical-sheet-metal-shearing-machine.html

Mechanical Sheet Metal Shear

آلة قص الصفائح المعدنية الميكانيكية Q11 تتميز بميكانيكية أحادية الجانب مما يجعلها سهلة التشغيل. تستخدم على نطاق واسع في صناعات المحركات، صناعة الكهرباء، وصناعة السيارات وجميع ورش الصناعات الأخرى حيث تكون هناك حاجة إلى تصنيع الصفائح المعدنية.

3x1200
4x2000
6x2500
8x2500

الخصائص

هيكل آلة القص سهل التشغيل والصيانة، حيث يتم استخدامه لقص صفائح الفولاذ في خط مستقيم.
يتم التحكم في الماكينة باستخدام دواسة القدم، ويمكنها قص الصفائح في عملية واحدة أو عمليات مستمرة. معدل قص ماكينة القص الميكانيكية مرتفع، حيث يبلغ من 2 إلى 3 مرات أعلى من ماكينة القص الهيدروليكية البندولية.
شفرة الماكينة مربعة الشكل، وتأتي مع 4 شفرات لاستخدامها في القص، وبالتالي إطالة عمر الخدمة الافتراضي لكل شفرة.

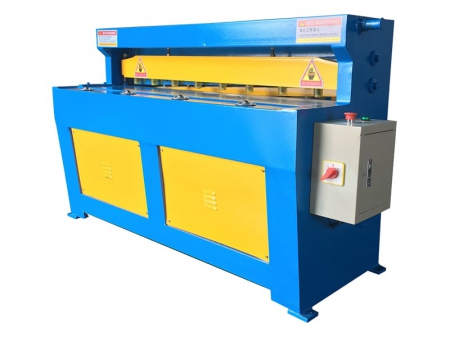

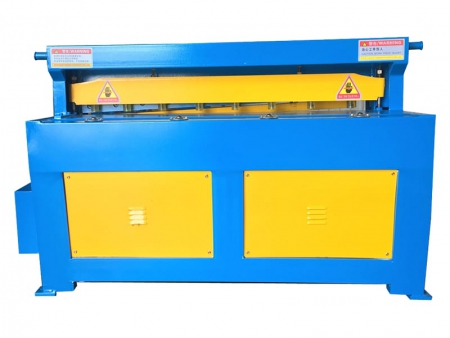

الصور

المواصفات الفنية

الموديل	أقصى سمك للقطع (mm)	أقصى عرض للقطع (mm)	عدد الأشواط (min-1)	زاوية القص (°)	نطاق القياس الخلفي (mm)	قدرة المحرك الرئيسي (kW)	الأبعاد الكلية (mm)
3x1200	3	1200	20	2°30＇	350	3	2015x1500x1300
3x1300	3	1300	20	2°30＇	350	3	2115x1500x1300
3x1500	3	1500	20	2°30＇	350	3	2515x1500x1300
4x2000	4	2000	20	1°30＇	500	5.5	3200x1500x1610
4x2500	4	2500	20	1°30＇	500	5.5	3580x1300x1610
4x3200	4	3200	20	1°30＇	600	7.5	4380x1900x1600
4x4000	4	4000	20	2°	600	7.5	4650x1820x1700
6.3x2000	6.3	2000	24	2°	500	7.5	3180x1765x1550
8x2000	8	2000	24	2°	500	11	3180x1765x1550
6x2500	6	2500	24	2°	500	7.5	3680x2200x2020
6x3200	6	3200	20	1°45'	650	7.5	4300x2250x2150
8x2500	8	2500	20	2°30＇	650	11	3680x2250x2450
13x2500	13	2500	30	3°	700	15	3680x 2330x2500
16x2500	16	2500	30	3°	700	22	3680x 2800x2450
20x2500	20	2500	25	3°	750	30	3950x2800x2900
25x2500	25	2500	23	3°	750	45	3970x3120x 3445
