4-roll Plate Rolling Machine

ماكينة درفة ألواح معدنية ذات 4 درافيل مجهزة بنظام NC، مما يحسن درجة الأتمتة (التشغيل الآلي). تستخدم آلة التني بشكل شائع في صناعة البترول والصناعات الكيميائية والغلايات وتشييد السفن والهياكل المعدنية وصناعة تصنيع الآلات.

W12-8×2500
W12-12×2000
W12-25×3000
W12-40×2500

الخصائص

تحتوي ماكينة الثني ذات 4 درافيل. تستخدم الأسطوانة العلوية ناقل حركة ميكانيكي، بينما تستخدم الأسطوانات السفلية والجانبية محرك هيدروليكي للرفع. يتميز النظام بنظام تشغيل مركزي كهربائي.
تم تصميم آلة الثني بوظيفة الانحناء الأولي، حيث يمكن ثني طرفي اللوحة المعدنية مسبقاً، ويمكن أيضاً لف قطعة العمل الأسطوانية وقطعة العمل القوسية وقطعة العمل المخروطية ذات نطاق التناقص المحدد على آلة لف اللوحة هذه من خلال عملية التغذية لمرة واحدة. يمكن ثني أطراف اللوحة المعدنية مسبقاً مع تقليل حجم المستطيل المتبقي، مما يتميز بكفاءة عمل عالية. بالإضافة إلى ذلك، تتمتع آلة ثني اللوحة بالقدرة على التسوية الخشنة للوح المعدني.

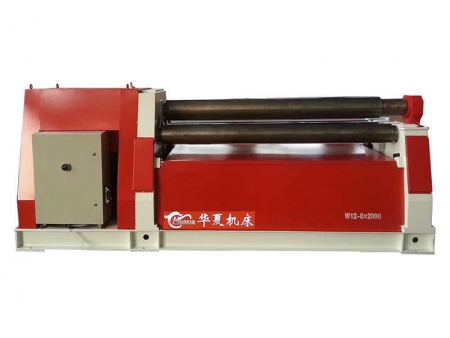

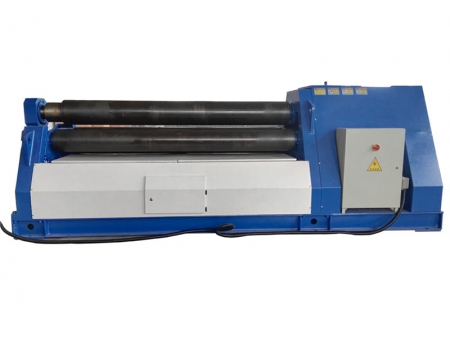

الصور

المواصفات

الموديل	W12-8×2500	W12-12×2000	W12-25×3000	W12-40×2500
أقصى سمك للوح (mm)	8	12	25	40
أقصى عرض للوح (mm)	2500	2000	3000	2500
سرعة الدرفلة (m/min)	6.1	4	5	4
سمك القني المسبق (mm)	6	10	22	36
أدنى قطر اللوح عند الحمل الكامل (mm)	750	850	1150	1300
قطر الأسطوانة العلوية (mm)	300	380	480	560
قطر الأسطوانة السفلية (mm)	280	340	460	520
قطر الأسطوانة الجانبية (mm)	230	280	380	420
القدرة الرئيسية (kW)	15	30	55	60
الأبعاد (L) (mm)	6100	7600	9000	8700
الأبعاد (W) (mm)	2000	2000	3200	3500
الأبعاد (H) (mm)	2070	2150	2500	2900
