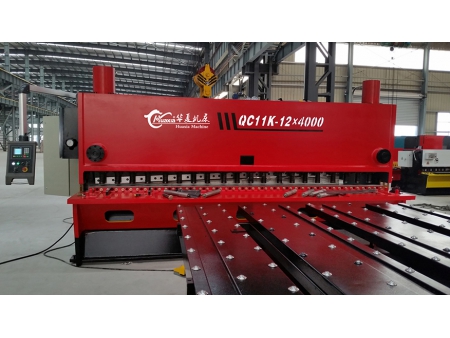

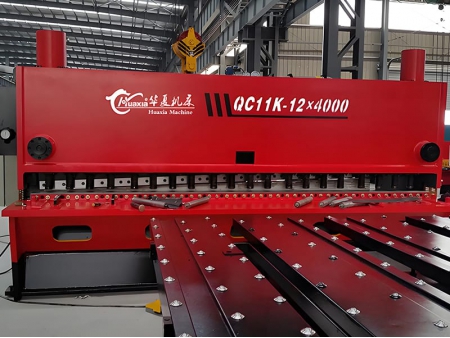

آلة قص هيدروليكية بالمقصلة QC11K(Y)

طلب عرض سعر

من نحن: http://hxmachinetool.asia/2-2-hydraulic-guillotine-sheet-metal-shear.html

Hydraulic Guillotine Shear

تتميز ماكينة قص هيدروليكية بالمقصلة QC11K(Y) بهيكل ملحوم بالكامل المعالج بمعالجة إزالة الإجهاد التي توفر درجة عالية من الصلابة. يتم تشغيل آلة القص بواسطة زر واحد بهدف تحقيق التشغيل المريح.

6×3200
8×2500
10×3200
12×4000

الخصائص

يتم لحام الجسم الرئيسي لمنصة التغذية، ويتم معالجته بمعالجة إزالة الإجهاد للحصول على صلابة عالية.

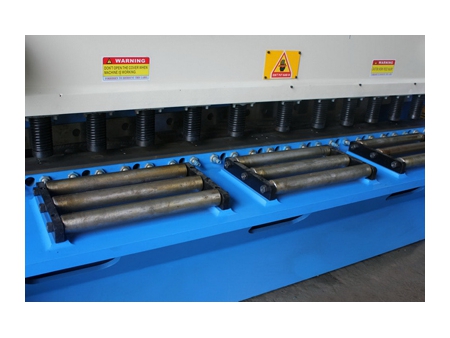

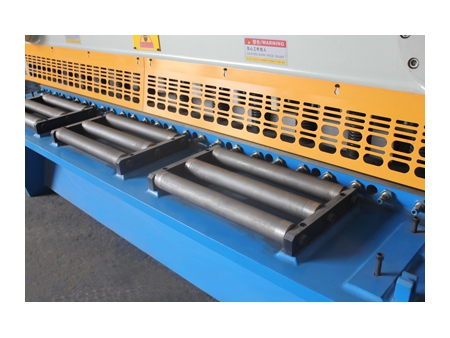

يستخدم سطح العمل آلية نقل الكرة، لذلك تتحرك الصفيحة الفولاذية بسلاسة ولا توجد مقاومة.
المحور X و Y لقص الصفائح المعدنية مزود بمسمار كروي TBI و قضيب التوجيه الخطي.

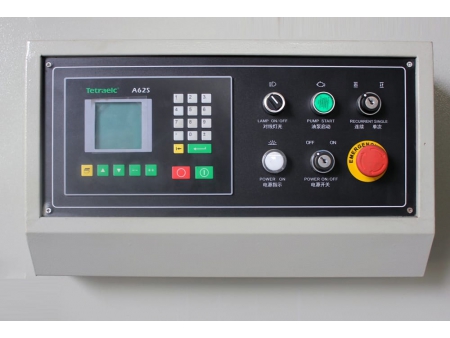

يتم التحكم في القص بواسطة كمبيوتر صناعي مزود بنظام CNC لبطاقة التحكم LEATA، مما يحقق تحويل رسومات AutoCAD، كما أنه مزود بنظام إدارة القالب، مما يحقق تحديد مواقع الصفائح الفولاذية آلياً.
يتم تشغيل القص بواسطة زر واحد مع معالجة نقطة التوقف، وله وظيفة عد قطع العمل. يمكنه محاكاة مسار المعالجة والتشغيل بدون تحميل.

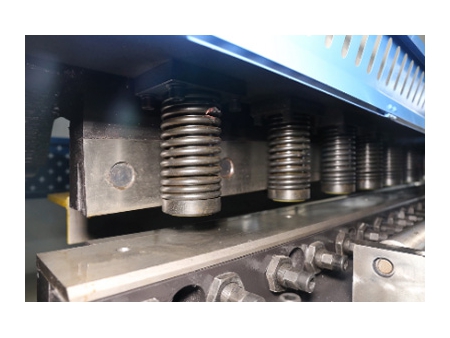

تم تجهيز ماكينة القص بمشابك هيدروليكية متعددة، مما يتجنب سحق الصفيحة.
تعتمد آلية الاقتران المرن لسبائك الألومنيوم لضمان دقة النقل والتصحيح.

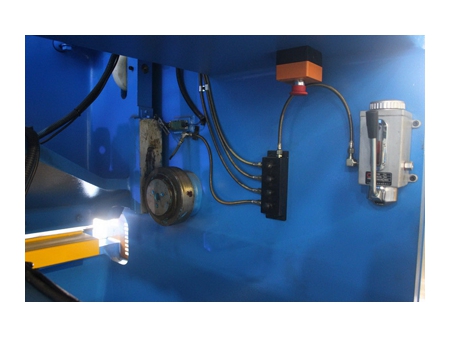

يمكن لنظام التشحيم المركزي تزييت الماكينة آلياً، وبالتالي ليس من الضروري إضافة التشحيم إلى كل نقطة يدوياً. وهذا يقلل من الاحتكاك ويحسن من العمر التشغيلي للماكينة.

الصور

المواصفات

النوع	أقصى سمك للقطع	أقصى عرض للقطع	سمك لوح طاولة العمل	سمك اللوح الجداري	سمك مسند السكين	مقاومة قوة اللوح	زمن الشوط	عمق الحلق	طول الشفرة	المحرك الرئيسي	الأبعاد (L×W×H)
6×3200	6	3200	30	30	50	450	13-22	130	3300	7.5	3900×1520×2100
8×2500	8	2500	35	35	50	450	14-24	130	2600	7.5	3150×1580×2050
8×3200	8	3200	35	35	50	450	12-21	130	3300	7.5	3900×1700×2150
8×4000	8	4000	40	35	50	450	8-14	130	4100	11	4700×1840×2350
10×3200	10	3200	40	40	50	450	10-18	130	3300	11	3900×1730×2250
10×4000	10	4000	40	45	50	450	7-12	130	4100	18.5	4750×1900×2450
12×4000	12	4000	40	50	60	450	7-12	130	4100	18.5	4800×1970×2550
16×4000	16	4000	45	60	60	450	9-12	100	4100	22	4850×2100×2750
16×6000	16	6000	50	70	80	450	5-10	130	6100	37	7100×2460×2920
20×3200	20	3200	50	70	80	450	5-14	130	3300	22	4100×2080×2550
20×4000	20	4000	50	70	80	450	5-12	100	4100	30	4900×2200×2800
25×3200	25	3200	60	70	70	450	5-11	100	3300	37	4100×2150×2650
25×4000	25	4000	60	80	80	450	5-10	100	4100	37	4900×2280×2900

(الرجاء إدخال موديل المنتج المطلوب)
