مشترك صليبة جروف مسلوب Grooved Reducing Cross

طلب عرض سعر

من نحن: http://grooved-fittings.asia/4-3-grooved-reducing-cross.html

وصلات أنابيب مخددة

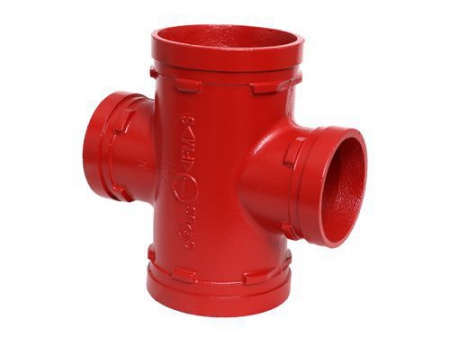

مشترك صليبة جروف مسلوب عبارة عن أنبوب مناسب على شكل متقاطع. يحتوي المخرج الفرعي على أخاديد وحجم مختلف عن المخرج الرئيسي، والذي يستخدم بشكل شائع لإنشاء خطي أنابيب فرعيين باتجاه 90 درجة لتوصيل الأنابيب بأقطار مختلفة.
مشترك صليبة مسلوب مخدد توفر تغيير في الاتجاه ويكيف الأحجام أو المكونات. يمكن معالجة المظهر باستخدام مسحوق الإيبوكسي، أو زنك الغمس الساخن، الطلاء، الداكروميت، أو وفقاً لمتطلباتك.

التطبيقات الموصى بها

مشترك صليبة جروف المسلوب (نقاص) مناسب لأنظمة أنابيب المياه، الغاز والنفط في مختلف المجالات الصناعية وتشييد المباني والبلديات وغيرها من المجالات.

المواصفات الرئيسية

متوفرة بقياسات: من 3×1 إلى 12×4 بوصة | من DN80×25 إلى DN300×100
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.

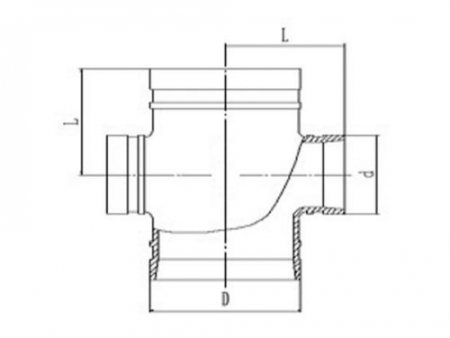

المواصفات

القياس الاسمي	القطر الخارجي للأنبوب (OD).	الأبعاد	الأبعاد
mm/in	mm/in	L1 mm/in	L2mm/in
65×50 / 2 1/2×2	76x60 / 3.000×2.375	76 / 3.00	76 / 3.00
100x80 / 4x3	114 3x88.9 / 4.500x3.500	102 / 4.02	102 / 4.02
150x100 / 6x4	165.1 x 114.3 / 6.500x4.500	165 / 6.5	165 / 6.5
150x80 / 6x3	168.3x88.9 / 6.625x3.500	140 / 5.51	140 / 5.51
150x100 / 6x4	168.3x114.3 / 6.625x4.500	140 / 5.51	140 / 5.51
