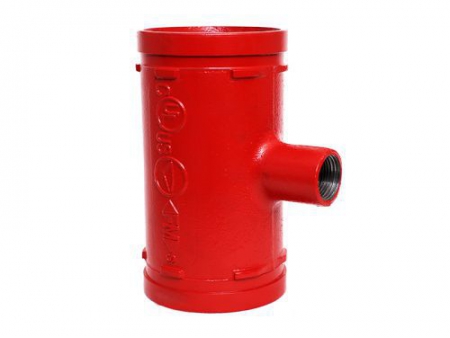

تي جروف مسلوب مقلوظ Threaded Reducing Tee

طلب عرض سعر

من نحن: http://grooved-fittings.asia/3-6-threaded-reducing-tee.html

وصلات أنابيب مخددة

وصلة تي جروف مسلوب مقلوظة هي نوع من وصلات المشترك (وصلة ثلاثية) حيث يكون حجم الأنبوب الفرعي أصغر من الأنبوب الرئيسي (مسلوب)، وتكون الوصلة الفرعية مقلوظة (سن). عادة ما تكون مصنوعة من مواد مثل الفولاذ المقاوم للصدأ أو النحاس أو PVC، وفقاً لنوع التطبيق والمائع الذي يتم نقله. يعد اختيار الحجم والمواد المناسبة لتيهات التخفيض (نقاص) المقلوظة أمر بالغ الأهمية لضمان سلامة وعمر أنظمة خطوط الأنابيب.

التطبيقات الموصى بها

تي الجروف المسلوب المقلوظ مناسب لأنظمة الأنابيب في العديد من التطبيقات الصناعية مثل البترول والكيماويات والنفط والغاز الطبيعي، بما في ذلك معدات معالجة مياه الصرف الصحي وأنظمة نقل الغاز الطبيعي.
توصيل الأنابيب، توفر تغييرات في الاتجاه، وتتكيف مع الأحجام أو المكونات.

المواصفات الرئيسية

متوفرة بقياسات: من 2×1 إلى 10×4 بوصة | من DN32×25 إلى DN250×65
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.

المواصفات

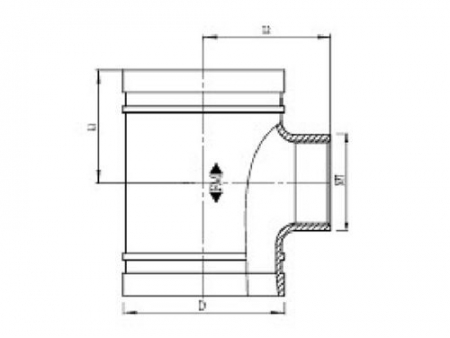

القياس الاسمي	القطر الخارجي للأنبوب (OD).	الأبعاد
	mm/in	L1 mm/in	L2mm/in
50x25 / 2x1	60.3x33.7 / 2.375x1.315	70 / 2.76	70 / 2.76
50x32 / 2x11/4	60.3 x 42.4 / 2.375x1.660	70 / 2.76	70 / 2.76
50x40 / 2x11/2	60.3x48.3 / 2.375x1.900	70 / 2.76	70 / 2.76
65x25 / 2 1/2x1	73.0 x 33.7 / 2.875x1.315	76 / 2.99	76 / 2.99
65x32 / 2 1/2x1 1/4	73.0x42.4 / 2.875x1.660	76 / 2.99	76 / 2.99
65x40 / 2 1/2x1 1/2	73.0x48.3 / 2.875x1.900	76 / 2.99	76 / 2.99
65x50 / 2 1/2x2	73.0 x 60.3 / 2.875 x 2.375	76 / 2.99	76 / 2.99
65x25 / 2 1/2x1	76.1x33.7 / 3.000x1.315	95 / 3.74	95 / 3.74
65x32 / 2 1/2x1 1/4	76.1x42.4 / 3.000x1.660	95 / 3.74	95 / 3.74
65x40 / 2 1/2x1 1/2	76.1x48.3 / 3.000x1.900	95 / 3.74	95 / 3.74
65x50 / 2 1/2x2	76.1x60.3 / 3.000 x 2.375	95 / 3.74	95 / 3.74
80x25 / 3x1	88.9 x 33.7 / 3.500x1.315	108 / 4.25	108 / 4.25
80x32 / 3x11/4	88.9x42.4 / 3.500x1.660	108 / 4.25	108 / 4.25
80x40 / 3x1 1/2	88.9 x 48.3 / 3.500x1.900	108 / 4.25	108 / 4.25
80x50 / 3x2	88.9 x 60.3 / 3.500 x 2.375	108 / 4.25	108 / 4.25
80x65 / 3x2 1/2	88.9 x 76.1 / 3.500 x 3.000	108 / 4.25	108 / 4.25
100x65 / 4x2 1/2	108.0 x 76.1 / 4.250x3.000	127 / 5	127 / 5
100x80 / 4x3	108.0 x 88.9 / 4.250x3.500	127 / 5	127 / 5
100x25 / 4x1	114.3x33.7 / 4.500 x 1.315	127 / 5	127 / 5
100x32 / 4x1 1/4	114.3x42.4 / 4.500x1.660	127 / 5	127 / 5
100x40 / 4x1 1/2	114.3x48.3 / 4.500x1.900	127 / 5	127 / 5
100x50 / 4x2	114.3x60.3 / 4.500x2.375	127 / 5	127 / 5
100x65 / 4x2 1/2	114.3x76.1 / 4.500 x 3.000	127 / 5	127 / 5
100x80 / 4x3	114.3x88.9 / 4.500 x 3.500	127 / 5	127 / 5
125x25 / 5x1	139.7 x 33.7 / 5.500x1.315	110 / 4.33	110 / 4.33
125x32 / 5x1 1/4	139.7x42.4 / 5.500x1.660	110 / 4.33	110 / 4.33
125x40 / 5x 1 1/2	139.7x48.3 / 5.500 x1.900	110 / 4.33	110 / 4.33
125x50 / 5x2	139.7x60.3 / 5.500 x 2.375	110 / 4.33	110 / 4.33
125x65 / 5 x 2 1/2	139.7x76.1 / 5.500 x 3.000	110 / 4.33	110 / 4.33
125x80 / 5x3	139.7x88.9 / 5.500 x 3.500	110 / 4.33	110 / 4.33
150x25 / 6x1	165.1x33.7 / 6.500x1.315	165 / 6.5	165 / 6.5
150x32 / 6x1 1/4	165.1x42.4 / 6.500x1.660	165 / 6.5	165 / 6.5
150x40 / 6x1 1/2	165.1x48.3 / 6.500x1.900	165 / 6.5	165 / 6.5
150x50 / 6x2	165.1x60.3 / 6.500x2.375	165 / 6.5	165 / 6.5
150x65 / 6x2 1/2	165.1x76.1 / 6.500x3.000	165 / 6.5	165 / 6.5
150x80 / 6x3	165.1x889 / 6.500x3.500	165 / 6.5	165 / 6.5
150x 100 / 6x4	165.1x114.3 / 6.500x4.500	165 / 6.5	165 / 6.5
150x25 / 6x1	168.3 x 33.7 / 6.625x1.315	140 / 5.51	140 / 5.51
150x32 / 6x1 1/4	168.3x42.4 / 6.625x1.660	140 / 5.51	140 / 5.51
150x40 / 6x11/2	168.3 x 48.3 / 6.625 x1.900	140 / 5.51	140 / 5.51
150x50 / 6x2	168.3 x 60.3 / 6.625x2.375	140 / 5.51	140 / 5.51
