مسلوب جروف مركزي مقلوظ (سن داخلي) Threaded Concentric Reducer

طلب عرض سعر

من نحن: http://grooved-fittings.asia/2-2-threaded-concentric-reducer.html

وصلات الأنابيب المخددة (جروف)

مخفضات جروف متحدة المركز مقلوظ عبارة عن وصلات أنابيب مخروطية الشكل تحتوي على أخاديد وقلاوظ داخلية للتوصيل. تقلل من حجم خط الأنابيب بطريقة متماثلة ومتحدة المركز مع الحفاظ على محاذاة الخطوط المركزية للأنبوبين. يحقق هذا المنتج اقتران ميكانيكي باستخدام مجموعة من الأخاديد الموجودة في نهايات الأنابيب والوصلات. عادة، يتم تخديد أحد الأطراف باستخدام ماكينة خاصة، ثم يتم تثبيت المفصل على الأخدود باستخدام البراغي أو آلية مماثلة. الطرف الآخر مقلوظ.

الخصائص

مصنوعة من مواد مثل حديد الزهر (الدكتايل)، الفولاذ المقاوم للصدأ، أو الفولاذ الكربوني، والتي توفر مقاومة قوية للتآكل والسحج.
متوفر بأحجام مختلفة وقيم الضغط المقننة لاستيعاب التطبيقات المختلفة.
تتيح توصيل أنبوبين بأقطار مختلفة

التطبيقات الموصى بها

مسلوب الجروف المركزي المقلوظ تستخدم بشكل شائع في أنظمة الأنابيب الصناعية والتجارية، مثل خطوط أنابيب الغاز خطوط أنابيب إمدادات المياه والخ.، حيث يجب تقليل حجم خط الأنابيب لاستيعاب التغيرات في التدفق أو الضغط.

المواصفات الرئيسية

متوفرة بقياسات: من 1×1 إلى 12×4 بوصة | من DN32×25 إلى DN300×100
ضغط التشغيل: 300PSI/2.07MPa
الشهادات: FM/UL/CE
الطلاء: إيبوكسي \ مجلفن
اللون: أحمر \ برتقالي \ أبيض، الخ.
المادة: حديد الزهر (الدكتايل)

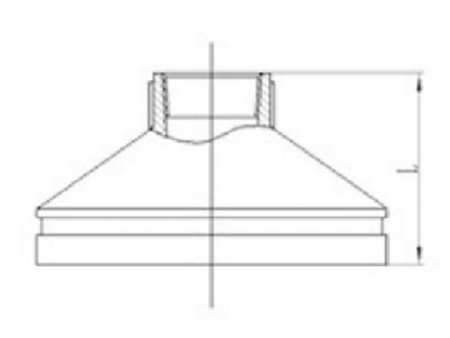

المواصفات

القياس الاسمي	القطر الخارجي للأنبوب (OD)	الأبعاد
mm/in	mm/in	L mm/in
32×25 / 1 1/4×1	42.4×33.7 / 1.660×1.315	64 / 2.51
40×32 / 1 1/2×1 1/4	48.3×42.4 / 1.900×1.660	64 / 2.51
50×25 / 2×1	60.3×33.7 / 2.375×1.315	64 / 2.51
50×32 / 2×1 1/4	60.3×42.4 / 2.375×1.660	64 / 2.51
50×40 / 2×1 1/2	60.3×48.3 / 2.375×1.900	64 / 2.51
65×25 / 2 1/2×1	73×33.7 / 2.875×1.315	64 / 2.51
65×32 / 2 1/2×1 1/4	73×42.4 / 2.875×1.660	64 / 2.51
65×40 / 2 1/2×1 1/2	73×48.3 / 2.875×1.900	64 / 2.51
65×50 / 2 1/2×2	73×60.3 / 2.875×2.375	64 / 2.51
65×25 / 2 1/2×1	76×33.7 / 3.000×1.315	64 / 2.51
65×32 / 2 1/2×1 1/4	76×42.4 / 3.000×1.660	64 / 2.51
65×40 / 2 1/2×1 1/2	76×48.3 / 3.000×1.900	64 / 2.51
65×50 / 2 1/2×2	76×60.3 / 3.000×2.375	64 / 2.51
80×25 / 3×1	88.9×33.7 / 3.500×1.315	64 / 2.51
80×32 / 3×1 1/4	88.9×42.4 / 3.500×1.660	64 / 2.51
80×40 / 3×1 1/2	88.9×48.3 / 3.500×1.900	64 / 2.51
80×50 / 3×2	88.9×60.3 / 3.500×2.375	64 / 2.51
80×65 / 3×2 1/2	88.9×76.1 / 3.500×3.000	64 / 2.51
100×25 / 4×1	108.0×33.7 / 4.250×1.315	76 / 2.99
100×32 / 4×1 1/4	108.0×42.4 / 4.250×1.660	76 / 2.99
100×40 / 4×1 1/2	108.0×48.3 / 4.250×1.900	76 / 2.99
100×50 / 4×2	108.0×60.3 / 4.250×2.375	76 / 2.99
100×65 / 4×2 1/2	108.0×76.1 / 4.250×3.000	76 / 2.99
100×80 / 4×3	108.0×88.9 / 4.250×3.500	76 / 2.99
100×25 / 4×1	114.3×33.7 / 4.500×1.315	76 / 2.99
100×32 / 4×1 1/4	114.3×42.4 / 4.500×1.660	76 / 2.99
100×40 / 4×1 1/2	114.3×48.3 / 4.500×1.900	76 / 2.99
100×50 / 4×2	114.3×60.3 / 4.500×2.375	76 / 2.99
100×65 / 4×2 1/2	114.3×76.1 / 4.500×3.000	76 / 2.99
100×80 / 4×3	114.3×88.9 / 4.500×3.500	76 / 2.99
125×25 / 5×1	133.0×33.7 / 5.250×1.315	89 / 3.5
125×32 / 5×1 1/4	133.0×42.4 / 5.250×1.660	89 / 3.5
125×40 / 5×1 1/2	133.0×48.3 / 5.250×1.900	89 / 3.5
125×50 / 5×2	133.0×60.3 / 5.250×2.375	89 / 3.5
125×25 / 5×1	139.7×33.7 / 5.500×1.315	89 / 3.5
125×32 / 5×1 1/4	139.7×42.4 / 5.500×1.660	89 / 3.5
125×40 / 5×1 1/2	139.7×48.3 / 5.500×1.900	89 / 3.5
125×50 / 5×2	139.7×60.3 / 5.500×2.375	89 / 3.5
125×65 / 5×2 1/2	139.7×76.1 / 5.500×3.000	89 / 3.5
125×80 / 5×3	139.7×88.9 / 5.500×3.500	89 / 3.5
125×100 / 5×4	139.7×114.3 / 5.500×4.500	89 / 3.5
125×25 / 5×1	141.3×33.7 / 5.563×1.315	89 / 3.5
125×32 / 5×1 1/4	141.3×42.4 / 5.563×1.660	89 / 3.5
125×40 / 5×1 1/2	141.3×48.3 / 5.563×1.900	89 / 3.5
125×50 / 5×2	141.3×60.3 / 5.563×2.375	89 / 3.5
125×65 / 5×2 1/2	141.3×76.1 / 5.563×3.000	89 / 3.5
125×80 / 5×3	141.3×88.9 / 5.563×3.500	89 / 3.5
150×25 / 6×1	159.0×33.7 / 6.250×1.315	102 / 4.01
150×32 / 6×1 1/4	159.0×42.4 / 6.250×1.660	102 / 4.01
150×40 / 6×1 1/2	159.0×48.3 / 6.250×1.900	102 / 4.01
150×50 / 6×2	159.0×60.3 / 6.250×2.375	102 / 4.01
150×65 / 6×2 1/2	159.0×76.1 / 6.250×3.000	102 / 4.01
150×80 / 6×3	159.0×88.9 / 6.250×3.500	102 / 4.01
150×25 / 6×1	165.1×33.7 / 6.500×1.315	102 / 4.01
150×32 / 6×1 1/4	165.1×42.4 / 6.500×1.660	102 / 4.01
150×40 / 6×1 1/2	165.1×48.3 / 6.500×1.900	102 / 4.01
150×50 / 6×2	165.1×60.3 / 6.500×2.375	102 / 4.01
150×65 / 6×2 1/2	165.1×76.1 / 6.500×3.000	102 / 4.01
150×80 / 6×3	165.1×88.9 / 6.500×3.500	102 / 4.01
150×100 / 6×4	165.1×114.3 / 6.500×4.500	102 / 4.01
150×25 / 6×1	168.3×33.7 / 6.625×1.315	102 / 4.01
150×32 / 6×1 1/4	168.3×42.4 / 6.625×1.660	102 / 4.01
150×40 / 6×1 1/2	168.3×48.3 / 6.625×1.900	102 / 4.01
150×50 / 6×2	168.3×60.3 / 6.625×2.375	102 / 4.01
200×25 / 8×1	219.1×33.7 / 8.625×1.315	127 / 5
200×32 / 8×1 1/4	219.1×42.4 / 8.625×1.660	127 / 5
200×40 / 8×1 1/2	219.1×48.3 / 8.625×1.900	127 / 5
200×50 / 8×2	219.1×60.3 / 8.625×2.375	127 / 5
200×65 / 8×2 1/2	219.1×76.1 / 8.625×3.000	127 / 5
200×80 / 8×3	219.1×88.9 / 8.625×3.500	127 / 5
200×100 / 8×4	219.1×114.3 / 8.625×4.500	127 / 5

هل يمكن استخدام وصلات جروف (المخددة) كبدائل لوصلات الفلنجة أو اللحام في نظام الأنابيب؟

توفر وصلات الأنابيب الميكانيكية المخددة بديل متعدد الاستخدامات لربط الأنابيب، ومناسب لمختلف التطبيقات مثل أنظمة أنابيب أطفاء الحريق، أنظمة الأنابيب الخارجية، خطوط الأنابيب المستخدمة في الظروف غير المستقرة مناخياً. تعمل طريقة الربط الخالية من اللهب على تحسين كفاءة التثبيت وتقليل تكاليف الصيانة.

ما هي مزايا أنظمة الأنابيب الميكانيكية المخددة (جروف)؟

وصلات جروف تزويد أنظمة الأنابيب بمستوى معين من الصلابة، وانخفاض مستوى الضجيج، والاهتزازات الصغيرة، وانخفاض تكاليف الصيانة.
