أنظمة الفحص البصري الأوتوماتيكية سلسلة JYWD120X
(يحقق هذا الجهاز اكتشاف العيوب الحرجة التي يصعب رصدها بالعين البشرية، مما يضمن أعلى مستويات السلامة الدوائية)
Automatic IV Bag Inspection Machine
- سرعة الفحص: حتى 120 كيس في الدقيقة
- حجم العبوة: أكياس محاليل وريديّة بحجم 50 - 250 مل
- الفحوصات القياسية: الكشف عن الأجسام الغريبة داخل الأكياس، فحص سلامة السدادة المطاطية، الكشف عن العيوب الظاهرية على سطح الكيس.
- القدرة الكهربائية: 15 كيلوواط
- أبعاد الجهاز (الطول × العرض × الارتفاع): 5000 × 2400 × 2000 مم
- متوافق بالكامل مع معايير الفحص الدوائية الصادرة عن إدارة الغذاء والدواء الأمريكية (FDA) والاتحاد الأوروبي (EU)
- قدرة فحص عالية السرعة تصل إلى 120 كيس محلول (كيس مغذية) في الدقيقة
- يجمع بين تقنيات التعلم العميق ومعالجة الصور التقليدية لتحقيق كشف دقيق ومتقدم للعيوب
- مزود بواجهة تشغيل سهلة الاستخدام (HMI) مع سجل تدقيق كامل يشمل عمليات المستخدم، تغييرات الإعدادات، وبيانات الإنتاج
- مكون باستخدام مكونات عالمية موثوقة مثل كاميرات نوع Basler الألمانية ومحركات سيرفو من Mitsubishi اليابانية
- جميع الحركات مدفوعة بمحركات سيرفو، مع نظام نقل حركة لولبي ومسارات توجيه لضمان دقة وثبات التشغيل
تم تصميم جهاز الفحص التلقائي لأكياس الحقن الوريدي (IV) (أكياس المحاليل الوريدية) لفحص الشوائب المرئية والعيوب الظاهرية في الأكياس الشفافة التي تحتوي على أدوية قابلة للحقن مائية الأساس، حيث يقوم الجهاز بالكشف بكفاءة عالية عن الملوثات مثل شظايا الزجاج، الشعر، والجسيمات البيضاء، بالإضافة إلى العيوب المتعلقة بالمظهر الخارجي مثل عدم انتظام سدادة المطاط وتشوهات الكيس.
- عيوب الغطاء
- خلل في المظهر الخارجي – عدم وجود علامة التمزيق
- نقاط سوداء
- أجسام غريبة
- تم تطوير الجهاز بشكل مستقل مع تقنية حاصلة على براءة إختراع لتدوير الأكياس، والتي تضمن حركة كاملة للمواد الغريبة أثناء الفحص، مما يقلل من احتمالية عدم الكشف عن العيوب. الجهاز محمي بحقوق الملكية الفكرية الكاملة.
- مزود بعدة أذرع روبوتية SCARA لمعالجة الأكياس، مما يوفر تصميماً مدمجاً يناسب بيئات التصنيع الدوائي الحديثة.
- يدعم مجموعة واسعة من مواصفات أكياس الحقن الوريدي دون الحاجة إلى تغيير القطع، مما يحسن من كفاءة التشغيل والمرونة.
- يستخدم كاميرات صناعية فائقة السرعة وعالية الدقة لضمان دقة فحص متناهية.
- يتم التحكم بالجهاز عبر لوحة تحكم لاسلكية، تتيح الوصول الكامل والتحكم من أي موقع حول الجهاز.
- جميع المكونات الكهربائية الحيوية والمحامل والأجزاء مأخوذة من علامات تجارية رائدة محلية وعالمية لتعزيز الاعتمادية والمتانة.
يعتمد جهاز الفحص التلقائي لأكياس الحقن الوريدي على تقنية الرؤية الآلية لفحص وجود المواد الغريبة الظاهرة والعيوب في المظهر الخارجي للأكياس بدقة عالية.
- كشف المواد الغريبة الظاهرة:
أثناء الفحص، يدور كيس الحقن الوريدي مع الطاولة الدوارة. وعند توقف الطاولة، تستمر المادة السائلة داخل الكيس في الحركة نتيجة للقصور الذاتي، مما يؤدي إلى تحرك أي جسيمات غريبة بداخلها. في هذه اللحظة، يقوم نظام الفحص البصري بالتقاط عدة صور بسرعة عالية. تُحلل هذه الصور لتحديد ما إذا كان المنتج يحتوي على مواد غريبة ظاهرة وما إذا كان يفي بمعايير الجودة المحددة.
- كشف عيوب المظهر:
بعد أن يتم الإمساك بالكيس ووضعه على منصة الفحص بواسطة ذراع روبوتي، تقوم كاميرات عالية الدقة بمسح الكيس. يلتقط النظام صوراً للجزء الخارجي من الكيس ومنطقة سدادة المطاط. ويقوم برنامج معالجة الصور بتحليل هذه الصور للكشف عن أي عيوب في المظهر الخارجي.

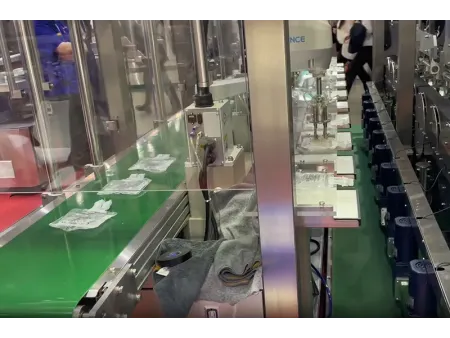

- إدخال المنتجات المراد فحصها
- نقل المنتجات عبر حزام شبكي
- فرز المنتجات بواسطة الذراع الروبوتي
- فحص المظهر الخارجي وسدادة المطاط
- التقاط الكيس بواسطة القبضة الآلية
- تدوير الكيس باستخدام آلية التدوير
- فحص وجود المواد الغريبة داخل الكيس
- فصل المنتجات المطابقة للمواصفات عن المنتجات غير المطابقة
ما الذي يتضمنه التكوين القياسي لجهاز الفحص التلقائي لأكياس الحقن الوريدي؟
يحتوي الجهاز على مجموعتين من محطات الفحص و20 كاميرا عالية الدقة. تخضع كل عينة لأكثر من 324 صورة للكشف عن المواد الغريبة، بالإضافة إلى أكثر من صورتين لفحص المظهر، مما يضمن دقة وموثوقية عالية في اكتشاف العيوب.
ما أنواع الأكياس التي يمكن لجهاز الفحص البصري التعامل معها وفحصها؟
يعد هذا النظام غير التلامسي مناسباً لمجموعة واسعة من أكياس الحقن الوريدي المستخدمة في المجال الطبي، بما في ذلك أكياس التسريب، الأكياس اللينة للحقن المائية، وأكياس الحقن الوريدي ذات الأنبوب المفرد أو المزدوج ذات الأذنين للتعليق.
ماهي الميزات الرئيسية لجهاز الفحص التلقائي لأكياس الحقن الوريدي أو أكياس المحاليل الوريدية؟
- كفاءة فحص عالية تصل إلى 120 كيس في الدقيقة
- تشغيل مستمر ومستقر لفترات طويلة، مما يقلل التكاليف ويزيد الإنتاجية
- دقة عالية في كشف العيوب مع تقليل الإنذارات الكاذبة، لتعزيز سلامة المرضى في إنتاج الأكياس الوريدية
