- سرعة تشغيل مستقرة تتراوح بين 200 إلى 600 عبوة في الدقيقة، ودقة كشف عالية تصل إلى أكبر من أو يساوي 50ميكرون.
- تم التحقق من أداء النظام باستخدام اختبار Knapp، ووفقاً لمعاييرFDA وEU GMP.
- نظام تشغيل مؤتمت بالكامل باستخدام محركات سيرفو لضمان حركة دقيقة وسلسة، وله واجهة تشغيل ذكية وسهلة الاستخدام (HMI) مع إمكانيات تتبع وتدقيق البيانات.
- مكونات أوروبية ويابانية موثوقة: كاميرات نوع Basler الألمانية عالية الدقة، وأنظمة تحكم ومحركات سيرفو من Mitsubishi اليابانية.
- مدعوم بخوارزميات فحص بصري متقدمة تعتمد على الرؤية الحاسوبية لضمان أعلى معدلات الكشف والدقة.
أنظمة الفحص البصري الأوتوماتيكية سلسلة JAZ
(فحص أمبولات وفيالات الأدوية بدقة ميكرونية، لضمان خلوها من الشوائب، الكسور الدقيقة، أو عيوب التعبئة في ثوانٍ)

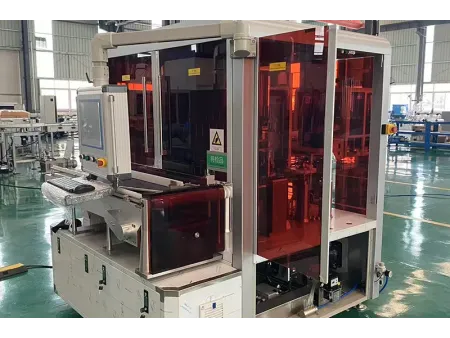

Automatic Ampoule/Vial Inspection Machine
- السرعة: 200 إلى 600 × (1±5%)) أمبولة أو فيالة في الدقيقة دقيقة
- نوع العبوات القابلة للفحص: أمبولات، فيالات، زجاجات أدوية بسعة من 1 مل إلى 20 مل
- القدرة الإجمالية: 5.9 كيلوواط
- الجهد الكهربائي: 380 فولت، 50 هرتز
- أصغر حجم للجسيمات القابلة للكشف: أكبر من أو يساوي 50 ميكرومتر
- ارتفاع طاولة التشغيل: 900 مم
- أبعاد الجهاز (الطول × العرض × الارتفاع): 2740 × 1900 × 2000 مم
- الوزن التقريبي للجهاز: حوالي 2600 كجم
يُستخدم هذا الجهاز المتطور بشكل أساسي في خطوط إنتاج الأدوية والمستحضرات الصيدلانية لفحص المنتجات القابلة للحقن المعبأة في الأمبولات والفيالات أو القوارير، حيث يقوم بعملية فحص مؤتمتة بالكامل لرصد الجسيمات الغريبة المرئية والعيوب التجميلية في العبوات الزجاجية، مما يضمن أعلى معايير الجودة وسلامة المنتج قبل خروجه من المصنع.
عناصر الفحص النموذجية تشمل:- الجسيمات الغريبة: شظايا زجاجية، ألياف، شعر، نقاط بيضاء، مسحوق أبيض
- عيوب الشكل والمظهر: مستويات سائل غير طبيعية، احتراق في عنق الأمبولة، بقع كربونية، رؤوس محدبة، رؤوس مقعّرة، وتكوّن فقاعات داخل السائل
يسهم هذا النظام في تحقيق جودة فائقة من حيث التعقيم، ووضوح المحتوى/ الشفافية، وسلامة العبوة، مع الالتزام الكامل بالمعايير واللوائح العالمية لصناعة الأدوية.
- الزجاج
- ألياف منعكسة
- الزجاج
- زجاج كبير
- يتميز بهيكل مقاوم للاهتزازات الزلزالية، ما يحقق ثباتاً فائقاً أثناء التشغيل عالي السرعة، وبالتالي يضمن أداءً مستقراً حتى في أقسى ظروف التشغيل.
- تصميم مبتكر لكابينة التحكم الكهربائية الخارجية، مما يعزّز الحماية من التداخلات الكهرومغناطيسية، ويُبسّط إجراءات الصيانة لتقليل وقت التوقف.
- اعتماد محامل نقل حركي من الطراز العالمي من SKF السويدية وNSK اليابانية، لضمان أعلى درجات الدقة والاستدامة التشغيلية.
- نظام كبح ثابت ودقيق لكل محطة دوران للأمبولات والفيالات، مما يحقق تحكماً محسّناً، ويُسهّل عمليات الفحص والصيانة الدورية.
- تصميم مدمج لقرص الرفع الدوّار يُمكِّن من التبديل السريع والمرن بين أحجام العبوات المختلفة دون الحاجة إلى تعديلات معقدة أو توقف طويل.
- حاصلة على أكثر من 30 براءة اختراع، مما يجسّد ريادتنا التقنية في مجال الفحص البصري، ويعزّز قيمة الابتكار في كل التفاصيل.
- الامتثال الصارم للمعايير الدولية للأدوية في الاتحاد الأوروبي (EP) واختبارات FDA Knapp، لضمان دقة الفحص وموثوقية التوافق التنظيمي عالمياً.
- نظام تحكم سيرفو متكامل يوفّر حركة دقيقة، سلسة ومستقرة في كافة مراحل التشغيل، ما يُعزّز الكفاءة الإنتاجية ويقلّل نسب الخطأ إلى الحد الأدنى.
يتبع جهاز الفحص البصري التلقائي للأمبولات والفيالات تسلسلاً آلياً دقيقاً ومدروساً، يضمن أعلى مستويات الدقة والاتساق والكفاءة في عمليات الفحص للأدوية.
- استقبال المنتجات المراد فحصها
- تغذية النظام بالزجاجات
- تثبيت الزجاجات
- تدوير الزجاجات
- توقف لحظي

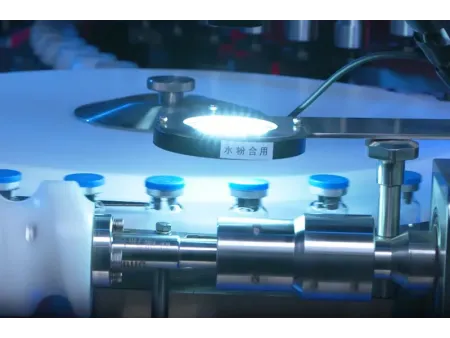

- التقاط الصور عالية الدقة
- منطقة الفحص الكهروضوئي
- تحليل الصور باستخدام نظام برمجي ذكي
- تفريغ الزجاجات
- فرز الزجاجات (الأمبولات والفيالات) المطابقة والمرفوضة
تمثل هذه العملية المتكاملة ذروة الانسيابية والدقة، حيث يتم فحص كل عبوة بدقة عالية وتصنيفها بموثوقية تامة، دون أدنى تأثير على سرعة الإنتاج أو كفاءة الأداء – مما يضمن أعلى مستويات الجودة في كل خطوة.
تم تصميم جهاز الفحص البصري الأوتوماتيكي للأمبولات والفيالات بدقة عالية وموثوقية استثنائية، حيث تجمع بين أنظمة المعالجة الميكانيكية، والتحكم الآلي، وتقنيات الرؤية الصناعية المتقدمة، لضمان عمليات فحص سلسة وإنتاج مستقر دون انقطاع.
النظام الميكانيكي- الهيكل الرئيسي
- أنظمة تغذية الزجاجات (الأمبولات والفيالات)
- عجلة تلقيم (تغذية) الزجاجات
- القرص الدوّار
- وحدة تثبيت الزجاجات (تثبيت الأمبولات والفيالات)
- جهاز التدوير
- رافعة الكامة
- آلية تغيير المقاسات السريع
- عجلة التفريغ
- صينية جمع المنتجات المطابقة والمرفوضة
- نظام القيادة
- نظام السيرفو
- نظام برمجي لمعالجة البيانات عبر الحاسوب
- وحدة التحكم المركزية
- كاميرات الفحص
- وحدة الإضاءة
- حاجز الضوء
- وحدة تتبع الإضاءة بنظام سيرفو
- نظام معالجة الصور
هذا التكوين يضمن فحصاً بصرياً عالي السرعة والدقة مع استقرار موثوق، وتبسيط إجراءات الصيانة لتعزيز الكفاءة وتقليل وقت التعطل.
لماذا يُعد الفحص البصري الأوتوماتيكي أمراً حيوياً وركيزة أساسية في صناعة الأدوية؟
يُعد الفحص حجر الزاوية في ضمان سلامة المنتجات الدوائية وكفاءتها التشغيلية. ومن خلال تقليل مخاطر التلوث بشكل كبير، يُمكّن هذا النظام الصناعات الدوائية من تحقيق معدلات إنتاج عالية مع الحفاظ على أعلى معايير الجودة. كما تسمح أنظمة الفحص الآلية مثل أجهزة فحص الأمبولات والفيالات والزجاجات تقديم نتائج دقيقة ومتسقة بسرعات استثنائية، مما يقلل الاعتماد على التدخل البشري ويحد من الأخطاء والرفض غير المبرر. وعلاوة على ذلك، يساهم هذا الحل التكنولوجي في الامتثال الصارم للمتطلبات التنظيمية العالمية، مثل تلك الصادرة عن هيئة الغذاء والدواء الأمريكية (FDA) والهيئة الأوروبية للأدوية (EMA)، ليضمن سلامة تعقيم المنتج وسلامة العبوة، وبالتالي تعزيز ثقة العملاء والأسواق.
ما الفروق الجوهرية بين الفحص البصري وتقنية الكشف عن التسرب عالي الجهد (HVLD)؟
يمثل الفحص البصري خط الدفاع الأول في اكتشاف العيوب الظاهرة التي تؤثر على جودة المنتج ومظهره، حيث يركز على التعرف بدقة على الجسيمات الغريبة المرئية مثل شظايا الزجاج، الألياف، والشوائب، إضافة إلى تقييم عيوب التعبئة مثل مستويات السائل غير الطبيعية، تلف العنق، والتشطيبات غير المنتظمة.
وفي المقابل، تعد تقنية الكشف عن التسرب عالي الجهد (HVLD) تقنية متقدمة موجهة لضمان سلامة الحاوية من الناحية الهيكلية. فهي تكشف بدقة متناهية عن الشقوق المجهرية، الثقوب الدقيقة، ومشكلات الإغلاق في العبوات كالأمبولات والفيالات والقوارير والزجاجات، ما يضمن عدم وجود تسربات قد تؤدي إلى تلوث المنتج أو فقدان خواصه الحيوية. ولذا، باختصار، بينما يركز الفحص البصري على الجوانب الظاهرة والمرئية للمنتج، يركز HVLD على الكشف الدقيق عن العيوب الداخلية والخفية التي تهدد سلامة الحاوية.
