نظام فحص بصري متقدم لأطراف التوصيل (للقياس الدقيق وكشف شامل للعيوب السطحية) Terminal Vision Inspection Machine
طلب عرض سعر
الموقع الإلكتروني: http://ckw-group.asia/2-7-terminal-vision-inspection-machine.html
نظام فحص وفرز بصري مزود بـ 6 كاميرات CCD لقياس أبعاد الأطراف الكهربائية والكشف عن العيوب بدقة عالية
تم تصميم نظام الفحص البصري لأطراف التوصيل (Terminals) لضمان فحص دقيق وسريع لمكونات اللحام المعدنية، من خلال قياس الأبعاد والكشف التلقائي عن العيوب السطحية. كما يعتمد النظام على وحدة تغذية بوعاء اهتزازي لضمان انسيابية القطع، ويعمل ببرنامج فحص ذكي مدعوم بالذكاء الاصطناعي و6 كاميرات CCD صناعية عالية الدقة.
فضلاً عن ذلك، يتيح النظام فحص الأبعاد الأساسية مثل تباعد المسافة والتحقق من مطابقة القطع للرسومات الهندسية، بالإضافة إلى كشف عيوب التصنيع مثل نتوءات ثقوب القلاووظ أو السنون الناقصة. كما يتميز بقدرة على فحص 200 قطعة في الدقيقة، وبدقة قياس تصل إلى ±0.01 مم، مما يحقق جودة متكررة وموثوقة في بيئات الإنتاج عالية الكثافة.
اكتشف كيف يمكن لهذا النظام الذكي أن يعزز كفاءة خطوط إنتاج أطراف التوصيل ويقلل من معدلات الرفض بجودة فحص دقيقة وآلية بالكامل.

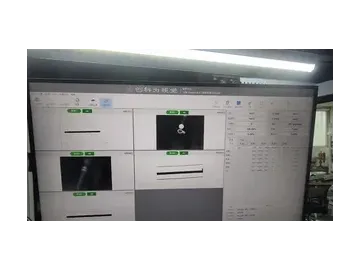

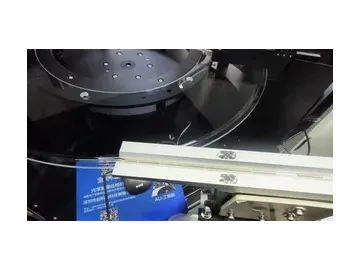

أمثلة على تطبيقات الفحص
المواصفات
| مواصفات عامة | القدرة | 1.8 كيلو وات | |
| ضغط الهواء | ضغط هواء التشغيل: 0.4 إلى 0.6 ميجا باسكال قطر أنبوب مدخل الهواء: 16 مم | ||
| أبعاد النظام | 1100 (الطول)× 1700 (العرض) × 1800 (الارتفاع) مم | ||
| وزن النظام | 350 كجم | ||
| ظروف العمل | نسبة الرطوبة النسبية: أقل من 90 بالمائة | ||
| الفحص البصري | سرعة الفحص | من 80 إلى 3000 قطعة في الدقيقة | |
| كاميرا CCD | مستشعر الصورة | كاميرات Basler باسلر (مصنّعة في ألمانيا) | |
| الدقة | 2560 × 1920، 1280 × 1024 | ||
| دقة الفحص | ±0.01 مم | ||
| عدسات | عدسات تكبير بصرية | عدسات مخصصة | |
| عمق مجال العدسة | 0.2 إلى 3 مم | ||
| مصدر الضوء | مصدر ضوء الفحص البصري الآلي (AOI) | ||
| نظام التغذية | نظام تغذية حزامي (بالحزام الناقل) عالي الدقة | الحزام الدقيق مُصنع من مادة موصلة مميزة عبر تقنية تشكيل متكاملة، ما يضمن دقة فائقة وأداء متميز، مع إمكانية التخصيص لتلبية احتياجاتك الخاصة. | |
