حفار هيدروليكي مع ذراعين، آلة الحفر الثقيلة مع عمودين، سلسلة CYTM41/2

طلب عرض سعر

من نحن: http://htdrilling-machine.com/1-3-3-two-boom-hydraulic-bolting-jumbo.html

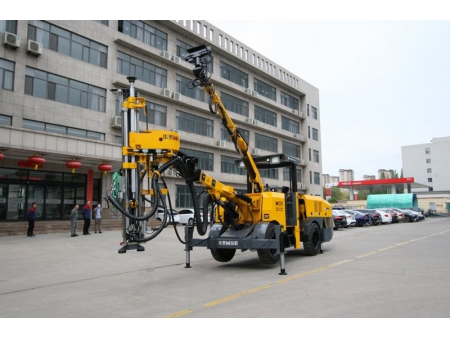

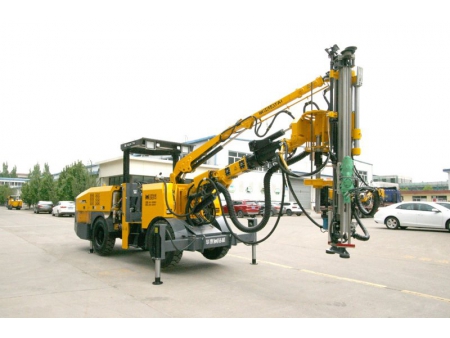

Two-Boom Hydraulic Bolting Jumbo, CYTM41/2

يتميز الحفار الهيدروليكي الجامبو للأنفاق بتصميم ذراع الرافعة المزدوج، مما يجعله مناسبًا لمقطع عرضي كبير. كما يمتلك الحفار وضعين للدفع، أحادي الطاقة ومزدوج الطاقة، مما يمنحه نطاقًا أوسع من خيارات الكفاءة والطاقة. إضافة إلى ذلك، تم تجهيز الحفار بنظام حفر هيدروليكي، مما يجعله أفضل الحلول لحفر الأنفاق تحت الأرض بموثوقية عالية، حيث تفضله العديد من الشركات العاملة في التعدين وحفر المناجم والأنفاق وغيرها.

التفاصيل

التركيب

آلة ثقب الصخور: متوفر مع RC1200 أو HC25
نظام مكافحة التشويش

ذراع: ذراع تلسكوبي بمعايير عالمية
ثقابة الصخور

الهيكل: محرك دفع رباعي، ومحرك ديزل نوع Cummins ثلاثي المراحل

الخواص الفنية العامة

العرض	1750 mm
الارتفاع (سقف المشغل منخفض)	2270 mm
الارتفاع (سقف المشغل مرتفع)	3140 mm
الطول الكلي	10000 mm
الخلوص الأرضي	280 mm
الوزن	15000±500 kg

حفارة الصخور/ ثقابة الصخور

وحدة حفر الصخور	RC1200	HC25
الطاقة	14kW	8kW
الضغط	180 بار (أقصى)	150 بار (أقصى)
التردد	100Hz	65Hz
وحدة الدوران	دوران مستقل
سرعة الدوران	430 دورة/ دقيقة	300 دورة/ دقيقة
عزم الدوران	390N·m	401 N·m
نوع العمود/ القضيب	B28	B25
قطر الحفرة	⌀32- ⌀43	⌀32- ⌀43
الطول	572mm	708mm
العرض	326mm	200mm
الارتفاع	180mm	192mm
الوزن	126kg	72kg
نوع اللقمة شانك	R32	R32

وحدة ثقب الصخور (مخصصة)

النوع	RC1200	HC25
الطول الكلي مم	3070	3200
طول القضيب مم	2475	2475
مسمار مسنن منفصل مم	2000	2000
بولت مغطى بالراتنج م	2200	2200
عمق الحفرة مم	2280	2280
الوزن كجم	500	450
قوة التغذية كيلو نيوتن	10
ضغط العمل (باسكال)	≤10Mpa

المسمار الصخري (مسمار تثبيت الصخور)

نوع المسمار: مسمار منفصل/ مسمار مطلي بالراتنج
عدد المسامير: 10 (القياس ≤150mm)

طول المسمار: من 1500 إلى 2500 مم

الذراع

زاوية الإمالة / الرفع: 45 درجة / -16 درجة
زاوية التأرجح: 46 درجة (يسار)، 45 درجة (يمين)

الطول القابل للسحب: 1250 مم
إطالة التغذية: 480 مم

زاوية التفاف وحدة ثقب الصخور: ± 180 درجة
زاوية إمالة / رفع وحدة ثقب الصخور: 80 ° / -25 °

الوزن: 1200 كجم

نظام إمداد الهواء

ضاغط الهواء
السعة (8 بار): 0.7 م³ / دقيقة

حجم خزان الهواء: 60 لتر
وحدة مراقبة ضغط الهواء

نظام إمداد الماء

مضخة الماء: CDL2-15
أقصى تدفق (12 بار): 2 م³ / ساعة

أقل ضغط لمدخل المياه: 2 بار
وحدة مراقبة ضغط المياه

نظام الإمداد الكهربائي

الطاقة المثبتة	64kW
طاقة المحرك الرئيسي	55kW
الفولتية	380V (قابلة للتخصيص)
التردد	50Hz
قطر بكرة الكابل	1080mm
الحماية من الحمل الزائد الحراري للمحرك
مؤقت
كابينة توزيع الطاقة مع الجهد الرقمي والتيار الكهربائي
مؤشر تسلسل المرحلة
البطارية

النظام الهيدروليكيي

إزاحة المضخة (التأثير / الدوران): 100 سم مكعب / 32 سم مكعب
أكبر سعة لخزان الزيت: 200 لتر

كفاءة الفلتر: 10 ميكرومتر
مستشعر مستوى الزيت الهيدروليكي

مضخة وقود يدوية
حساس لدرجة حرارة الزيت

مبرد مياه

الهيكل السفلي

محرك ديزل نوع Cummins ثلاثي المراحل
الطاقة (2400 لفة / دقيقة): 74 كيلو واط

عزم الدوران (1600 لفة / دقيقة): 330 نيوتن متر
زاوية التوجيه: ± 35 درجة

زاوية تأرجح المحور الخلفي: 8 درجات
سعة خزان الديزل: 54 لتر

تنقية غاز العادم: محفز ثلاثي
البطارية: 24 فولت، 2 × 120 أمبير

ضوء العمل الأمامي: 4×40 واط
ضوء العمل الخلفي: 4×40 واط

حجم الإطارات:10.00-20
قابلية التدرج: 16 درجة

ساق دعم أمامية:2
ساق الدعم الخلفي: 2

نظام فع رباعي (على الأربع عجلات)
نظام التوجيه الهيدروليكي

فرامل الخدمة، فرامل الانتظار
إخماد الحرائق

أضواء تحذير مع بوق

الكابلات

النوع	مقطع عرضي 2 مم مربع	القطر مم	الطول م
MC-0.38/0.66	3x35 1x10	40	70
