جهاز الحفر الهيدروليكي المجنزر المدمج/ حفار هيدروليكي على جنزير، سلسلة JK830-2 Integrated Hydraulic Crawler Mounted DTH Drilling Rig

طلب عرض سعر

من نحن: http://dth-drillingrigs.asia/2-5-integrated-dth-drilling-rig.html

JK830-2

معدات حفر الآبار والأنفاق والتعدين السطحي

قطر الحفرة: 138-235 مم

طول قضيب الحفر: 6 م

عمق الحفر: 36 م

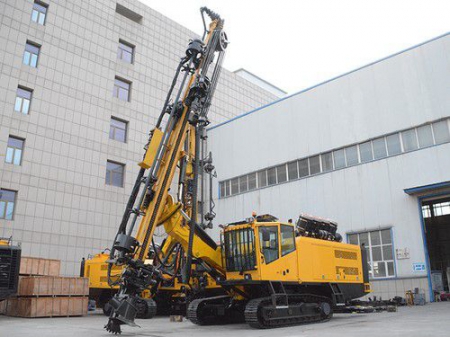

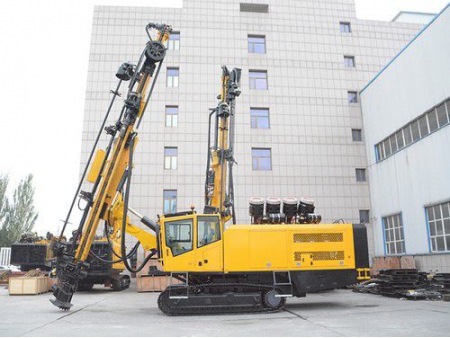

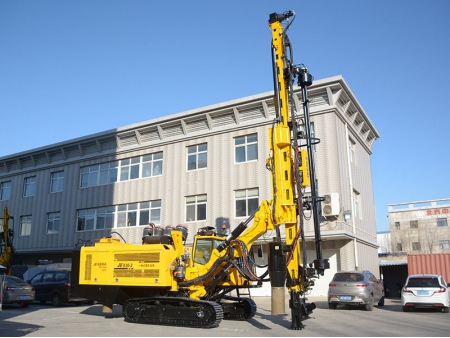

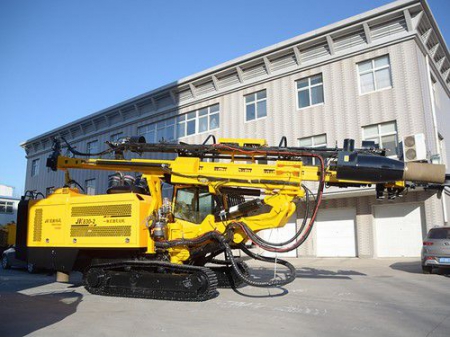

حفار هيدروليكي جنزير مدمج، سلسلة JK830-2

تم تصميم جهاز الحفر DTH الهيدروليكي المدمج سلسلة JK830 لحفر ثقوب كبيرة بقطر (138-235 مم). كما يتميز بنظام مؤتمت ومتطور وكفاءة عالية وموثوقية وعملية تشغيل بسيطة.

يضمن ضاغط الهواء المدمج نوع Atlas Copco سحب هواء نظيف، كما تم تجهيز الحفار بكابينة معتمدة من نظام FOPS، وتوفر تجربة قيادة مريحة. إلى جانب ذلك، يضاعف مبدل القضبان الأوتوماتيكي من كفاءة العمل بينما يضمن الهيكل السفلي قوة كبيرة تتحمل الظروف القاسية، وهو مزود بمسارات عريضة لها قدرة على المناورة والسلامة. فضلاً عن ذلك، يتوافق نظام تجميع الغبار الهيدروليكي مع لوائح حماية البيئة ويوفر حلاً موثوقاً لتحقيق التعدين بمعايير صديقة للبيئة. كما تجدر الإشارة إلى أن الحفار يتميز بلوحة تحكم تسمح بالتحكم بجميع العمليات والتحكم في الحفار من خلالها.

كما صُمم النظام لتمكين عمليات أكثر أمانًا وفعالية وأقل تكلفة مع تقليل زمن التعطل، ويمكن تهيئة النظام بأي عدد من واجهات إدارة الحفر.

وعلاوة على ذلك، يتصل نظام الحفار JK830 بمكونات الحفارة الرئيسية باستخدام مدخلات/مخرجات عن بُعد مثبتة، والمحرك العلوي ومضخة الطين وأرضية الحفر. كما يتم تمكين جميع عناصر التحكم من الكابينة من خلال مجموعة من شاشات اللمس والمشغل المنفصل وعصا التحكم البسيطة.

كما ننوه إلى أن شركتنا JK Drilling دوماً على استعداد للعمل معكم لتصميم آلات حفر متميزة من حيث الأداء والكفاءة والسلامة مع زيادة عمر خدمتها إلى أقصى حد.

كما أن لدى الشركة فني وفريق خدمة من ذوي الخبرة وهم موجودون على مدار الساعة لضمان عمليات حفر آمنة وفعالة للعملاء.

التطبيقات
يتم استخدام جهاز الحفر المتكامل بشكل أساسي في هندسة الطاقة المائية، والتعدين في الحفر المفتوحة، وبناء الطرق، وعمليات التفجير في هندسة الدفاع الوطني.

اختياري
جهاز اختياري لتخفيف الانزلاق اللاصق: يُستخدم لتقليل الاهتزازات اللاصقة أثناء الحفر الدوَّار. كما يوفر الجهاز عددًا من الميزات التي تتيح للعملاء الحفر بكفاءة أكبر لفترة طويلة من الزمن.

الميزات

تسمح خاصية التغذية والحفر التلقائي إمكانية التشغيل بواسطة شخص واحد.
تحقق صمامات التحكم الهيدروليكية من نوع Rexroth و Eaton ناتج عزم دوران كبير لتلبية احتياجات أقطار الحفر الكبيرة.
يوفر محرك الديزل القوي قوة دفع قوية، وقوة تغذية وسرعة دوران يمكن تعديلها بمرونة بناءً على صلابة الصخور.
يتميز جهاز الحفر المزوَّد بضواغط هواء ثنائية المراحل من نوع Atlas Copco بكفاءة وجودة عالية في الحفر.

الخواص الفنية

الموديل		JK830-2
الأبعاد العامة	الوزن	kg	25000
	الطول	mm	12300
	العرض	mm	3200
	الارتفاع	mm	3500
الهيكل السفلي	طول المسار	mm	3646
	طول التلامس الأرضي	mm	2912
	مسافة مركز المسار	mm	2349 (العرض الإجمالي 2749)
	عرض المسار	mm	400
	الخلوص الأرضي	mm	≥400
	تذبذب المسار	°	±10°
	محرك السير	Eaton نوع
	سرعة الحركة	كم/ ساعة	1.6 (منخفض)، 3 (مرتفع)
	قدرة الجر القصوى	كيلونيوتن	170
	قدرة الصعود والتسلق	°	20°
المحرك	الموديل	QSZ13-C450-30 (Cummins نوع )
	النوع	محرك ديزل EFI سداسي الأسطوانات مبرد بالماء ب 6 أسطوانات
	القدرة المقدرة	كيلو وات / دورة بالدقيقة	335/2100
	سعة خزان الوقود	لتر	1015
مضخة/صمام هيدروليكي	المضخة الرئيسية	مضخة مكبس استشعار الحمل المتغير
	الصمام الرئيسي	صمام استشعار الحمل
	المصنع	Rexroth
ضاغط هواء	الموديل (العلامة التجارية)	Atlas Copco
	النوع	ضاغط هواء حلزوني دوار ثنائي المرحلة
	ضغط العمل	بار	24
	الحد الأقصى للتوصيل الحر للهواء (FAD)	متر مكعب/ دقيقة	30
محرك دوار	وحدة الدوران الهيدروليكية	المحركات المزدوجة (نوع Eaton)
	معدل الدروان	دورة لكل دقيقة	0-120
	الحد الأقصى لعزم الدوران	نيوتن متر	3900
	طريقة التغذية	علبة التروس الكوكبية المدفوعة بمحرك سلسلة
	معدل تغذية سريع	متر / دقيقة	45
	معدل التغذية	متر / دقيقة	0-11
	الحد الأقصى لمعدل الرفع	متر / دقيقة	11
	قوة التغذية	كيلوا نيوتن	0-40 (adjustable)
	قوة الرفع	كيلوا نيوتن	40
عمود التعذية	الطول	mm	10320
	شوط التغذية	mm	6730
	ملحق التغذية	mm	1600
	زاوية التأرجح	°	لليسار 95 درجة ولليمين 35 درجة
ذراع الحفر	النوع	mm	ذراع ذراع تلسكوبي واحد مستقيم (الطول 760 مم)
	زاوية الميل	°	للأعلى 40 درجة، للأسفل 15 درجة
	زاوية التأرجح	°	لليسار (جانب الكابينة) 9 درجات، لليمين 31 درجة
مبادل قضيب الحفر	قطر القضيب	mm	102/114
	طول القضيب	m	6
	قطر الحفر	mm	138-235
	عمق الحفر	m	36
	كفاءة الحفر	pc	5 1
	مواصفات مطرقة الحفر		5'/ 6'/ 7'/ 8'
مجمع الغبار	عنصر التصفية (الترشيح)		20
	طريقة التجميع		نظام تجميع الغبار الهيدروليكي
	غطاء الغبار		عائم لأعلى ولأسفل

المكونات الرئيسية

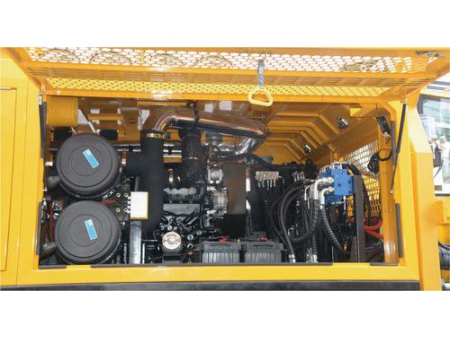

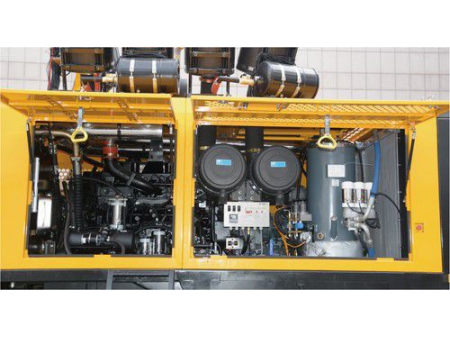

نظام الطاقة

محرك بالحقن المباشر بشاحن توربيني عالي الطاقة مزود بوظيفة التبريد المائي، مما يحقق أداءً موثوقاً وتوفيراً للطاقة. كما يضمن نظام فلتر الهواء ثلاثي المراحل دخول هواء نظيف ويقلل بشكل كبير من معدل تعطل المحرك.
ضاغط الهواء

يتميز ضاغط الهواء ثنائي المراحل نوع Atlas Copco بإخراج هواء قوي وموثوق به، وهو قابل للتطبيق على التكوينات الصخرية ذات الصلابة المختلفة ويحقق معدل اختراق عالٍ بسهولة.

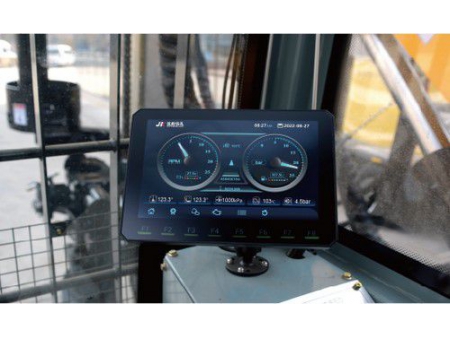

نظام التحكم

تم تجهيز الكابينة المغلقة المعتمدة من نظام FOPS بمكيف هواء يلبي بمعايير حماية العمال في الولايات المتحدة وأوروبا. كما تعرض لوحة القيادة بوضوح المعلمات التشغيلية والمطالبات والتحذيرات في الوقت الحقيقي للمراقبة المريحة والحفر الدقيق للثقب.

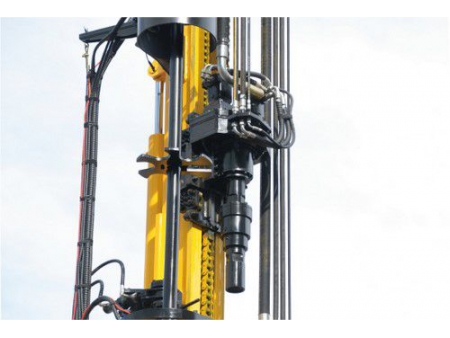

وحدة الدوران system

تم تزويد وحدة الدوران بمفصل عائم يمكن أن يقلل من الاهتزاز بالإضافة إلى حماية خيوط القضيب عند تحميل وتفريغ قضبان الحفر، حيث إنها سهلة الضبط ولها عمر خدمة طويل.

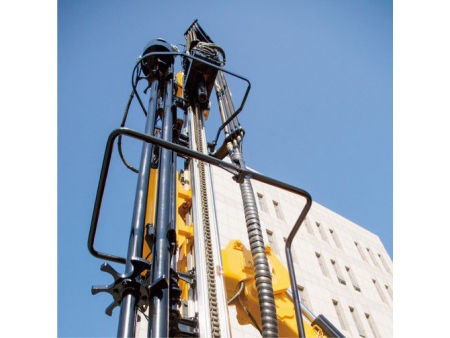

مبادل القضيب الأوتوماتيكي

من السهل تشغيل مبدل القضيب الأوتوماتيكي للتحكم في تخزين القضيب وتحميل القضيب وتفريغه وحركة مشبك الماكينة. وباعتماد تصميم متطور ومستقر، يمكن للمبدل تفريغ القضيب بسهولة وزيادة كفاءة العمل. باستخدام زر واحد، كما يمكن للنظام تغيير القضبان تلقائيًا.

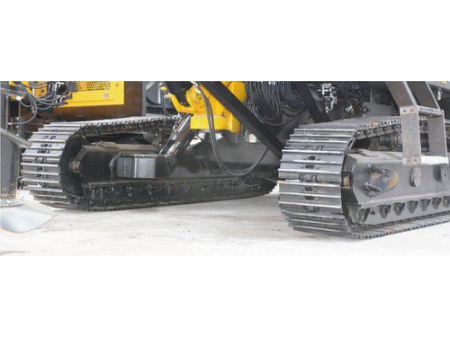

الهيكل السفلي

يعتمد الهيكل السفلي على تصميم قوي مكون من أربع عجلات ومسار واحد، حيث تسمح المسارات العريضة إمكانية السير السلس والقدرة القوية على التسلق لتنفيذ أعمال الحفر الشاقة
