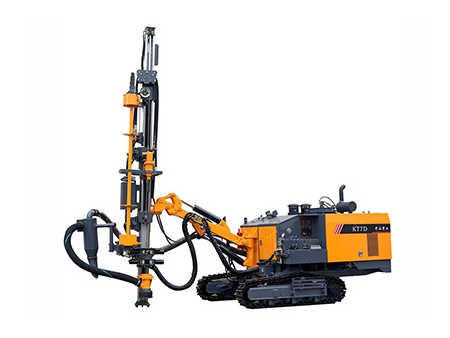

تم تصميم معدة الحفر DTH المتكاملة لتلبية متطلبات عمليات التعدين في الموقع. هي حفارة DTH آلية بالكامل مع مناولة القضبان، ومناسبة لحفر آبار بأقطار تتراوح من 90 إلى 135 مم وعمق حفر يصل إلى 24 متر. تم تجهيز المنصة بمحرك Yuchai عالي الطاقة، وضاغط هواء ثنائي المرحلة 15/18، وقضيب توجيه من سبائك الألومنيوم عالية القوة ذات مقطع كبير، إلى جانب نظام هيدروليكي محسن. يدمج نظام الحفر ونظام ضغط الهواء اللولبي في وحدة واحدة، وكلاهما مدفوع بمحرك ديزل بست أسطوانات. وهذا يؤدي إلى هيكل مدمج وسهولة الحركة. تتميز معدة الحفر عالي الضغط المتكامل بتصميم فريد بسعة تدفق هواء كبيرة تبلغ 15 متر مكعب في الدقيقة وضغط عالي يبلغ 1.8 ميجا باسكال، مما يضمن إمداد كافي بالهواء لمطرقة الحفر.

المواصفات العامة

قطر الحفر: من 90 إلى 135Φ مم
عمق الحفر الاقتصادي: 24 متر
المحرك: Yuchai YCA07240-T300 (176kW/2200r/min)

المكونات

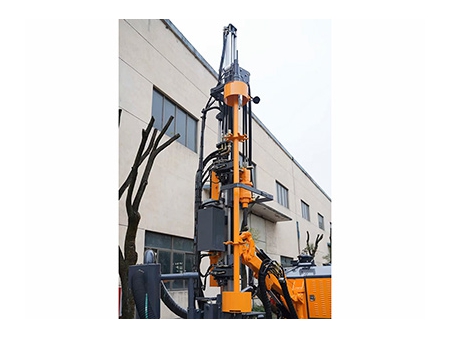

2. قضيب توجيه من سبائك الألومنيوم كبير الحجم مع نظام مناولة القضبان الآلي بالكامل

  يضمن قضيب التوجيه المصنوع من سبائك الألومنيوم ذو المقطع الكبير قوة كافية، كما أنه مقترن بنظام مناولة قضبان آلي بالكامل ومرن ومريح وتخزين قضبان. يعمل هذا الإعداد على تحسين كفاءة العمل مع تقليل كثافة العمالة. تبلغ سعة تخزين القضبان 7 1 قضيب، مما يدعم عمق حفر يبلغ 24 متر.

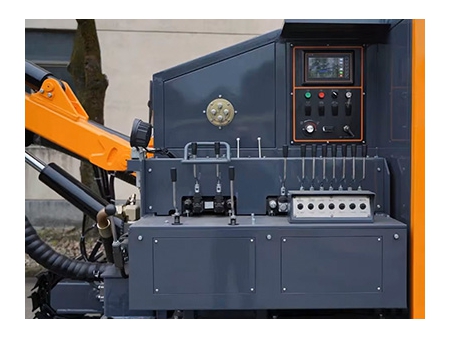

2. منصة التحكم المركزية

  تتميز وحدة التحكم المركزية العالية بتصميم بسيط ومريح، مما يجعل من السهل تقييم حالة الحفارة بشكل بديهي. جميع مؤشرات العمل واضحة، والتشغيل سهل ومباشر.

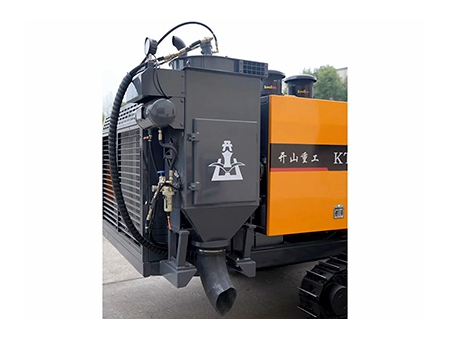

2. نظام تجميع الغبار عالي الكفاءة

  مزودة بنظام تجميع الغبار الجاف وعالي الكفاءة لتوفير بيئة عمل مريحة.

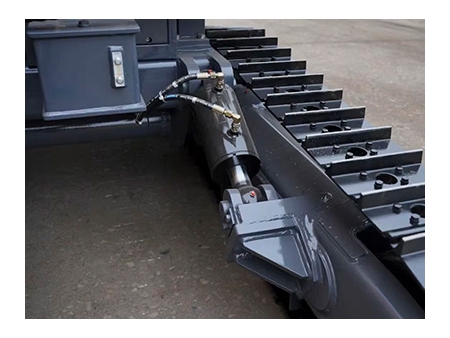

2. جنزير هندسي مع أسطوانات تسوية هيدروليكية

  تم تجهيز الجنزير الهندسي بأسطوانات هيدروليكية لتسوية الهيكل، مما يوفر قدرة على الصعود قوية وملاءمة لمختلف التضاريس الوعرة.

المواصفات الفنية

صلابة صخور الحفر	f=6-20
قطر الحفر	Ø90-135mm
عمق الحفر الاقتصادي	24m
سرعة الحركة	0-4km/h
القدرة على الصعود	≤25°
الإرتفاع عن الأرض (الخلوص)	430mm
محرك الديزل	Yuchai YCA07240-T300 (176kW/2200r/min)
الضاغط اللولبي	ضاغط ذو مرحلتين 15 متر \ دقيقة \ 18 بار
الأبعاد	8000×2300×2700mm
الوزن	10000kg
سرعة الدوران	180rpm
عزم الدوران	1560N ·m
أقصى قوة للتغذية	22KN
زاوية الرفع لذراع الحفر	أسفل 16°، أعلى 48°
زاوية ميول ذراع التغذية	147°
زاوية تأرحج ذراع التغذية	يسار 52°، اليمين 53°
زاوية تأرحج ذراع الحفر	يسار 50°، اليمين 58°
زاوية التسوية	±10°
مسافة التغذية	3590mm
الطول التعويضي لذراع التغذية	900mm
مطرقة DTH	K3/K4
أنبوب الحفر	Ø64×3m
سعة تخزين أنابيب الحفر	أنابيب 7 1
مناولة أنابيب الحفر	المناولة الآلية لأنابيب الحفر
مجمع الغبار	8 عناصر فلترة
