حفار عمود رأسي هيدروليكي (عمود حفر هيدروليكي)، سلسلة YSJZ

طلب عرض سعر

من نحن: http://htdrilling-machine.com/3-1-shaft-drilling-jumbo.html

Shaft Drilling Jumbo, Hydraulic Shaft Jumbo, YSJZ

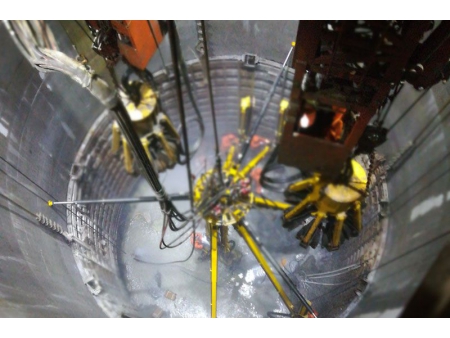

يتميز حفار العمود الرأسي الهيدروليكي YSJZ بأنه نوع من آلات حفر الصخور المصممة خصيصًا لتشييد العمود الرأسي في مناجم خام الحديد والمعادن غير الحديدية، كما يعتبر حفار العمود الرأسي بديلاً رائعًا لاستخدامه في مشاريع التعدين والتشييد تحت الأرض حيث لا يمكن اعتماد طرق حفر أخرى بسبب حدودها الفنية أو الاقتصادية. وإلى جانب ذلك، يتم تشغيل عمليات معدات الحفر الهيدروليكية بواسطة محركين بقدرة 90 كيلو وات، بما في ذلك الدوران والحفر والتغذية.
فضلاً عن ذلك، توفر شركةHuatai 3 أنواع من عمود الحفر الهيدروليكي الجامبو، والتي يمكن أن تستوعب جميع أنواع إنشاءات بالعمود الرأسي. بالإضافة إلى ذلك، يمكن تصميم مثقاب العمود الرأسي وفقًا لمواصفات العمود في كل مشروع.

الميزات

يتميز باستهلاك منخفض للطاقة: صممت الشركة حفار العمود بنظام هيدروليكي كهربائي، حيث أن استهلاك الطاقة للنظام الهيدروليكي هو فقط 1/3 من استهلاك النظام الهوائي.
يتميز بسرعة حفر عالية: سرعة الحفر للحفر الطويلة بالعمود الهيدروليكي أكبر من ضعف سرعة معدات حفر الصخور الهوائية عند العمل على نفس النوع من الصخور ومع نفس قطر الحفرة، كما تصل سرعة الحفر من 0.8 إلى 1.5 متر/ دقيقة.
يتميز بتكلفة منخفضة لأدوات الحفر: يمكن تصميم خواص الحفر وفقًا لنوع الصخور، حيث تضمن آلية المثبط المزدوج زيادة كفاءة نقل الطاقة، كما ينتج عن هذا أداء حفر عالي. ولذلك، يمكن أن يصل خفض تكلفة أدوات الحفر مثل اللقم والقضبان إلى 15 إلى 20 بالمائة.
يتميز بانخفاض التكلفة: حيث أن الضغط الهيدروليكي تقريبي. أعلى بـ 10 مرات من الضغط الهوائي وتحت نفس قوة التأثير، حيث يتميز مكبس الحفر الهيدروليكي بمنطقة قوة صغيرة، ومنطقة الكباس الصدمية هي نفسها تقريبًا مع منطقة السيقان، كما يتميز مثقاب العمود الهيدروليكي بفقد منخفض لنقل الضغط وعمر خدمة طويل ومعدل فشل منخفض مما يؤدي إلى تقليل التكلفة بنسبة 30 بالمائة.
يوفر بيئة عمل مريحة: لا يتم إنتاج غازات عادم أثناء حفر الصخور بالطاقة الهيدروليكية، وبالتالي لا يتسبب في تلوث بيئة العمل. كما أنه لا يتطلب الأمر عادمًا ومستوى الضوضاء بمقدار 5 إلى 10 ديسيبل مقارنةً بحفار الصخور الذي يعمل بالهواء المضغوط.
تحسين جودة وكفاءة الحفر: يمكن توفير دقة عالية لعمق الحفر والتباعد بواسطة معدات الحفر الهيدروليكية مما يساهم في تحسين جودة الحفر بدرجة كبيرة.

الخواص الفنية

				YSJZ3.6	YSJZ4.8	YSJZ6.12
الخواص العامة	الذراع		pcs	3	4	6
	قطر الفتحة (الحفرة)		mm	⌀ 1650-6500	⌀ 1650-9000	⌀ 1650-12000
	الأبعاد (في حالة الطي)		mm	⌀ 1700x7300	⌀ 2100x8000	⌀ 2250x8200
	نطاق الدعامة		mm	مصمم وفقًا لاحتياجات العملاء
	زاوية تأرجح الذراع		°	130	120	120
	الوزن الكلي		kg	6000	8200	12500
	وزن محطة الضخ		kg	2000	2600	4400
	قطر الحفرة		mm	⌀ 45-54
	عمق الحفرة		mm	4200	5100	5100
	نوع القضيب			B32
نظام التغذية	النوع			نوع مسار التوجيه
	طريقة التحكم			الأسطوانة الهيدروليكية – سلك فولاذي
	الطول الكلي		mm	5878	6774	6774
	سرعة التغذية		مم/دقيقة	1000-2000
محطة الضخ الهيدروليكية	ضغط العمل		ميجاباسكال	15	15	15
	التدفق		لتر/دقيقة	350	220	350X2
	المحرك	الطاقة المقدرة	kW	90	55×2	90X2
		الفولتية المقدرة	V	380/660/1140V للأعمدة ذات الأعماق من 0 إلى 500 م 660/1140V فولت للأعمدة ذات الأعماق من 500 إلى 1000 م 1140V فقط للأعمدة ذات الأعماق الأعلى من 1000 متر
		السرعة المقدرة	دورة/دقيقة	1480
	الطول×العرض×الارتفاع		m	1.4x1.46x2.1	1.76x1.62x2.1	1.8x1.65x2.5
	نوع المضخة			مضخة مكبس متغيرة الإزاحة
	طريقة التبريد			التبريد بالهواء (قياسي)/ التبريد بالماء (اختياري)
	سعة خزان الزيت		لتر	770	730	1350
آلة حفر الصخور (ثقابة الضخور)	الكمية		pcs	3	4	6
	النوع			HYD200
	الطاقة التصادمية		J	200
	التردد		Hz	≥33
	الضغط		ميجاباسكال	13-14
محطة الضخ للإصلاح الشامل	ضغط العمل		ميجاباسكال	15	15	15
	التدفق		لتر/ متر	45
