حفار عمود رأسي جامبو (عمود الحفر الهيدروليكي جامبو)، سلسلة GYSJZ (حفارات بمثاقب حفر رأسية)

طلب عرض سعر

من نحن: http://htdrilling-machine.com/3-3-shaft-drilling-jumbo.html

Shaft Drilling Jumbo, Hydraulic Shaft Jumbo, GYSJZ

تُعتبر هذه الحفارة من معدات الحفر المتخصصة وعالية الأداء والتي تم تطويرها لتلبية متطلبات الحفر العمودي العميق للصخور الصلبة، حيث تعمل بمحرك قوي بقدرة 132 كيلو وات ومزودة بثلاث آلات حفر هيدروليكية للخدمة الشاقة، مما يمكنها من التعامل مع أقطار الحفر من 4 إلى 6 أمتار. كما أن هيكلها خفيف الوزن (يزن أقل من 7 أطنان) مما يلغي الحاجة إلى معدات رفع كبيرة الحجم، وبالتالي توفر التكلفة ويلبي احتياجات الحفر الخاصة.

الميزات

قوة عالية وسرعة كبيرة تم تجهيز ماكينة الحفر هذه بأداة الحفر الهيدروليكية RC1200، مما يحقق سرعات حفر أسرع من الموديلات الأخرى في السوق بمعدل 1.2 إلى 1.5 مرة. وهذا يسمح بالحفر السريع والفعال على الصخور الصلبة، مما يضمن إنجاز المشاريع في الوقت المناسب.
قابل للتخصيص لتحسين الكفاءة تسمح أقطار الثقب القابلة للتكيف (⌀45, ⌀51, ⌀54) للمشغلين بتحسين حجم ثقب الحفر والتباعد بناءً على احتياجات المشروع. كما يمكن أن يؤدي استخدام أحجام ثقوب أكبر وتباعد استراتيجي إلى تقليل عدد ثقوب الحفر المطلوبة، مما يعزز الإنتاجية وفعالية التفجير.
تصميم متكامل ونظام للسلامة تم تجهيز حفار الصخور جامبو هذا بأزرار إيقاف الطوارئ على كل من لوحة التحكم وسطح العمل، مما يسمح بالإيقاف الفوري في حالة حدوث أعطال في المعدات. كما يحمي هذا الأمر المكونات الحيوية مثل المضخات ويقلل من تسرب الزيت، مما يساعد على تجنب التوقف غير الضروري وتكاليف الصيانة، مع ضمان استمرار الأداء الأمثل للمضخات.

الخواص الفنية

المواصفات	الوحدة	GYSJZ3.6	GYSJZ4.8	GYSJZ6.12	GYSJZ4.10
قطر عمود الدوران الرأسي	م	⌀ 4-6	⌀ 6-9	⌀ 9-12	⌀ 9-11.5
عدد ذراع الرافعة	قطعة	3	4	6	4 (2 للتثبيت 2 للتوسع)
نطاق الحفر	م	⌀ 1.65-6.9	⌀ 1.650-9	⌀ 1.650-12	⌀ 1.650 إلى التثبيت 10.8 (التمدد 124)
البُعد المتراجع (القطر الخارجي× الارتفاع)	م	⌀ 2×7.2	⌀ 2.2×8.3	⌀ 2.3×8.3	⌀ 2.35×8.7
قطر الدائرة الخارجية لذراع الرافعة الداعمة		اختياري	اختياري	اختياري	اختياري
ذراع التأرجح المتحرك	°	±65	±60	±60	±60
وزن الحفار (جهاز الحفر/ منصة الحفر)	كجم	6800	9000	13000	10000
وزن محطة الضخ	كجم	480	480	480
وزن محطة الضخ		2000 /2550	1700 /2250	2000 /2550	5000/6500
أبعاد محطة الضخ (الطول×العرض×الارتفاع)	مم	1250×814×1738	1250×814×1738	1250×814×1738	2250×1650×2500
أبعاد محطة الضخ (الطول×العرض×الارتفاع)	مم	1700×960×2450	1440×1010×2200	1700×960×2450
قياس الحفرة	مم	⌀ 45-54	⌀ 45-54	⌀ 45-54	⌀ 45-89
عمق الحفرة	مم	4200	5190	5190	5400
سرعة الحفر	مم/ دقيقة	2500-3000	2500-3000	2500-3000	2500-3000
أدوات الحفر		R38/R32 لقمة حفر (بت حفر) ⌀ 45/48/51/54	R38/R32 لقمة حفر (بت حفر) ⌀ 45/51/54	R38/R32 لقمة حفر (بت حفر) ⌀ 45/48/51/54	R38/R32 لقمة حفر (بت حفر) ⌀ 45/48/51/54

مواصفات جهاز الحفر الهيدروليكي RC1200		الدوران			الميزات
الطول (بدون العمود شانك)	673 mm	نوع المحرك	OMS125	OMS160	طاقة القرع (النقر) عند الحفر	14 kW
العرض	325 mm	عزم الدوران (210 بار)	490 نيوتن متر	610 نيوتن متر	تردد القرع (النقر)	100 Hz
عامد مضلع (عمودي)	90 mm	السرعة (بار)	330 دورة/ دقيقة	270 دورة / دقيقة	عمود شانك	T38 R32
عامد مضلع (أفقي)	152 mm	التدفق	60 لتر/ دقيقة	60 لتر/ دقيقة	قياس الحفرة	43-76 mm
الوزن	130 kg	ضغط المياه المتدفقة	أكبر 20 بار		استهلاك المياه	40 إلى 80 لتر/ دقيقة

نموذج

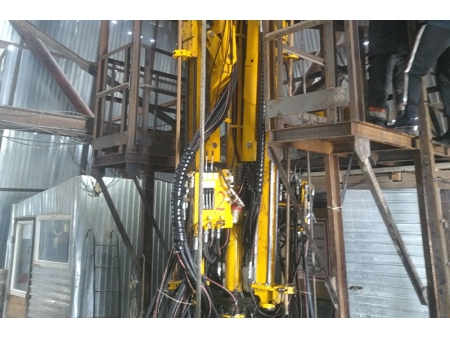

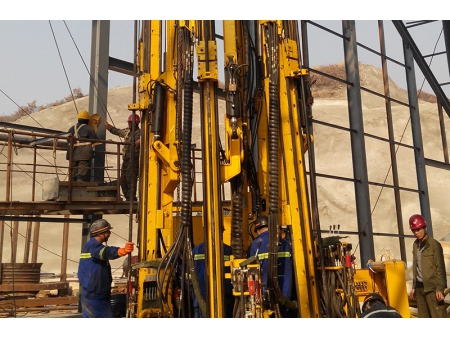

تم تصميم الماكينة وتصنيع هذا الحفار من سلسلة GYSJZ6.12S لمشاريع الحفر واسعة النطاق، بما في ذلك العمود الذي يبلغ قطره 16 مترًا لمجموعة Shaanxi للفحم والصناعات الكيماوية، وهو أكبر مشروع من نوعه في آسيا.

يستخدم نظام الحفر المزدوج هذا مثقابين هيدروليكيين لعمود الحفر GYSJZ6.12 متصلين بأذرع ربط. كما يعمل بأربعة محركات بقدرة 132 كيلو واط ويضم اثني عشر جهاز حفر RC1200، ويمكنه التعامل مع أقطار الأعمدة من 12 إلى 16 مترًا بكفاءة.

صُممت آلة الحفر RC1200، التي طورتها شركة Huatai، لتحقيق الكفاءة والاستخدام المنخفض للطاقة. وهي معروفة بموثوقيتها وأدائها العالي في التعدين وبناء الأنفاق، حيث تتكيف بشكل جيد مع ظروف الصخور المختلفة ومتطلبات العمل.
