حفار مناجم هيدروليكي (آلة الحفر لأعمال التعدين والمناجم المتوسطة) سلسلة CYTC76

طلب عرض سعر

من نحن: http://htdrilling-machine.com/1-1-3-hydraulic-drilling-jumbo.html

Hydraulic Drilling Jumbo, CYTC76

تتميز الحفارات الهيدروليكية الضخمة، سلسلة CYTC76 بتصميم مدمج وأداء ممتاز، حيث تستخدم للمناجم الصغيرة والمتوسطة الحجم. ولأنها تتميز بتصميم مرن، يمكن استخدام معدات التعدين هذه لحفر الثقوب الأفقية وفتحات شكل المروحة على مستوى عمودي ومائل في مناجم تحت الأرض أو في الأنفاق.

كما تجدر الإشارة إلى أنها تتميز بأنها الأكثر اقتصادية من بين معدات التعدين، حيث يمكن تغيير ذراع الحفر يدوياً مما يجعلها مناسبة للعمل على الركام والجرف والأنفاق بمقطع أكبر من 3.5 م × 3.5 م.

إلى جانب ذلك، تعمل الحفارات الهيدروليكية على حفر الصخور تحت الأرض بمنصة عمل لسهولة حركة ذراع الرافعة في الاتجاه الأفقي، كما تملك نظام مؤشر زاوية الحفر عالي الدقة ومنصة تشغيل يتم التحكم فيها عن بعد وفتحة عالية الأداء، مما يضمن تنفيذ أعمال الحفر بطريقة فعالة وآمنة وسريعة. وبالإضافة إلى ذلك، تم تزويد الحفار الجامبو بخاصية الوصول عن بُعد، مما يتيح إجراء العمليات عن بُعد، وبالتالي يحسن بشكل كبير من كفاءة إنتاج التعدين.

التفاصيل

التركيب

وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور)
نظام تحكم لمكافحة التشويش
ذراع الرافعة بزاوية إمالة / رفع كبيرة

الهيكل مع محرك الديزل 4 أسطوانات
نظام التحكم
نظام التغذية

الخواص الفنية

الأبعاد الكلية (الطول×العرض×الارتفاع)	7900× 2400×2300 (300) مم
وحدة الحفر (ثقابة الصخور)	RC2200, HC95, 22U, 18U
الطاقة الكهربائية لثقابة الصخور	21 kW / 24 kW / 22 kW / 18 kW
الطول الكلي (تغذية)	3160 / 3456 mm
طول ذراع/ عمود الحفر	1220 /1520 mm
عمق الحفرة	33/41 m
قوة التغذية/ الإمداد	14 kN
إطالة الإمداد	900mm

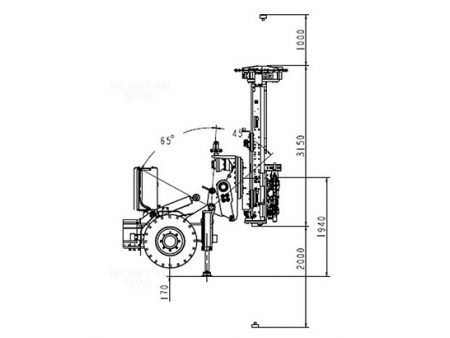

ذراع الرافعة (زاوية الرفع / الإمالة)	65°/-45°
ثقب أفقي	1500 mm
زاوية موجهة بغلاف دوار	±180°
طاقة المحرك الرئيسي	75 kW / 55 kW
الفولتية	380V (قابلة للتخصيص)
القدرة على التسلق/ قدرة الصعود	14°
الوزن الكلي	14.5 T
طول الكابل	70 m

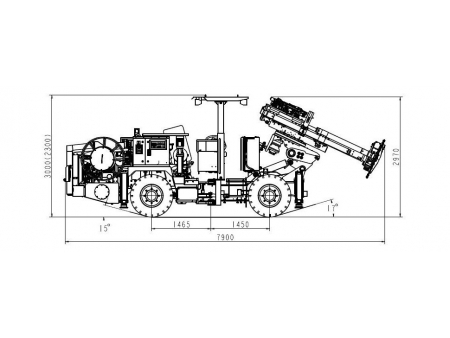

الأبعاد الخارجية للحفار – منظر جانبي

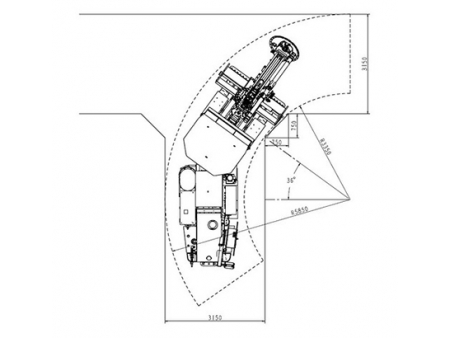

نصف قطر الانعطاف/ الدوران

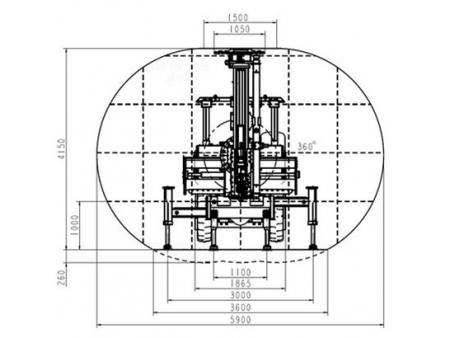

المقطع العرضي
