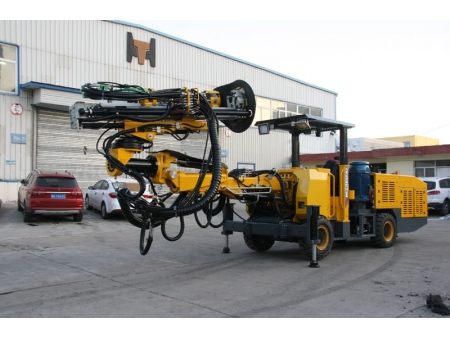

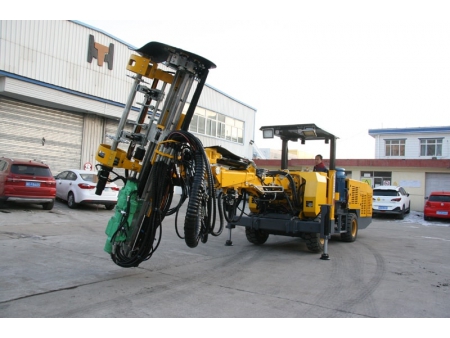

حفار هيدروليكي كبير، HT72 (لأعمال التعدين)
Hydraulic Drilling Jumbo, HT72
تم تصميم معدة الحفر الهيدروليكي HT72 لأداء عالي في أعمال الحفر المتوسطة إلى العميقة، وهو فعال بشكل خاص في عمليات الحفر ذات الشكل المروحي وتجمعات الحفر. تتفوق هذه المعدة في الأنفاق ذات المقطع العرضي الصغير، حيث يوفر قدرة مناورة استثنائية حتى في البيئات الضيقة تحت الأرض.
مزود بذراع مفصل متعدد الاستخدامات يدمج بين الحركة الدورانية والانزلاقية، تحقق معدة الحفر الهيدروليكي تغطية كاملة بزاوية 180° أفقي وعمودي. تسمح هذه المعدة بحفر مناطق واسعة من موقع واحد، وهو مناسب لحفر ثقوب التفجير المعقدة متعددة الزوايا.
تم تصميم معدة الحفر الهيدروليكي مع مراعاة سلامة المشغل، حيث يحتوي على مظلة معززة تحمي من سقوط الصخور، مما يوفر حماية شاملة في الموقع. يضمن ذلك بقاء فريق العمل آمن مع الحفاظ على أقصى كفاءة في عمليات التعدين الصعبة. غير طريقة الحفر لديك بحل يوسع نطاق عملك، يحمي فريقك، ويحافظ على سير عملياتك بدقة.
التفاصيل- حفر دقيق متمركز: مزود بنظام تمركز يحافظ على الضغط لتقليل انحراف الحفر والحفاظ على دقة الحفر
- نظام تخزين قضبان مدمج: مصمم بآلية تخزين فعالة في استغلال المساحة، مناسبة للعمليات الميكانيكية في الأنفاق الضيقة
- وظائف حفر متقدمة: يشمل خاصية مقاومة الانحشار، حفر الثقوب التمهيدية، والحفر بقوة كاملة، مع ربط قوة التغذية بقوة الطرق لضمان تعطيل المطرقة عند عدم التحميل.
- خيارات مرنة لمطارق الصخور: متوافق مع مطارق الصخور RC2200، HC95، YYG22U، و YYG18U لتلبية احتياجات التشغيل المختلفة.
| الحفارة | مساحة الحفر | 4000×4000mm—6100×6100mm | |
| الأبعاد | 8700×1750×2140(2850)mm | ||
| الارتفاع عن الأرض | 320mm | ||
| أدنى نصف قطر للحفر | الداخلي 3400 مم الخارجي 5500 مم | ||
| القدرة على الصعود | 14° | ||
| الوزن | 15000kg | ||
| منصة الحفر | الموديل | YYG22U | HC95 |
| قدرة الطرق (الصدم) | 22kW | 24kW | |
| تردد الطرق | 55Hz | 57Hz | |
| ضغط الطرق | من 180 إلى 220 بار | 200 بار | |
| نظام الدوران | دوران مستقل | دوران مستقل | |
| سرعة الدوران | من 0 إلى 220 دورة في الدقيقة | من 0 إلى 236 دورة في الدقيقة | |
| أقصى عزم للدوران | 1000Nm | 764Nm | |
| الدفع | الطول الكلي | 3000mm | |
| طول عمود الحفر | 915mm | ||
| الوزن | 650kg | ||
| قوة الدفع | 13kN | ||
| سعة تخزين القضبان | 13\15 قضيب | ||
| أقصى عمق للحفر | 35000mm | ||
| ذراع الحفر | تعويض قوة الدقع | 750mm | |
| زاوية دوران غلاف التوجيه | ±180° | ||
| زاوية دوران غلاف التوجيه | ±180° | ||
| زاوية التأرجح لغلاف التوجيه | أسفل 5 درجات، أعلى 95 درجة | ||
| زاوية ميول الذراع | 50°/-30° | ||
| زاوية التأرجح | ±35° | ||
| امتداد الذراع التلسكوبي | 1250mm | ||
| نظام الهواء | موديل ضاغط الهواء | GCU11 | |
| سعة خزان الهواء | 25L | ||
| إزاحة الهواء (8 بار) | 1m³/min | ||
| النظام الكهربائي | القدرة التركيب | 85.5kW | |
| قدرة المحرك الرئيسية | 75kW | ||
| الجهد | 380 فولت (مخصص) | ||
| النظام الهيدروليكي | سعة خزان الزيت | 180 لتر | |
| الترشيح | 10μm | ||
| الشاسية | المحرك | محرك الديزل Yanmar | |
| قدرة الخرج المقننة (2200 دورة في الدقيقة) | 53.7kW | ||
| العزم (1650 دورة في الدقيقة) | 308Nm | ||
| سعة خزان الديزل | 55 لتر | ||
| زاوية التوجيه | ±35° | ||
| مرشح الانبعاثات | DOC DPF | ||
| طول الكابل | 70m | ||
