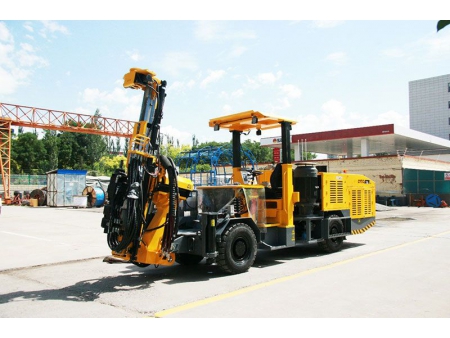

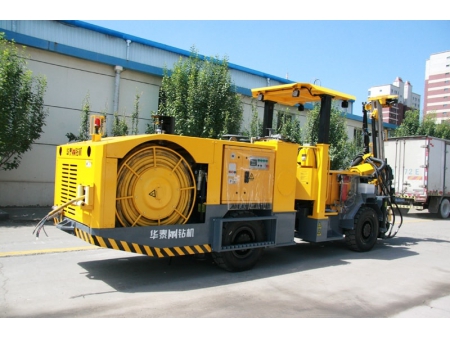

حفار هيدروليكي جامبو، CYTC70C

صممت الشركة هذا النوع من الحفارات الهيدروليكية CYTC70C خصيصًا للجرف والأنفاق صغيرة الحجم. ونظراً للتصميم المرن، يمكن استخدام معدات التعدين هذه لحفر الثقوب الأفقية وفتحات شكل المروحة على مستوى عمودي ومائل في مناجم تحت الأرض أو في الأنفاق.

كما تجدر الإشارة إلى أنه تم تصميم معدات الحفر هذه للجرف والأنفاق بمقطع أكبر من 3 م × 3 م.

إلى جانب ذلك، تعمل الحفارات الهيدروليكية بأعلى مستويات الدقة في عمليات الحفر تحت الأرض بمنصة عمل لسهولة حركة ذراع الرافعة في الاتجاه الأفقي، كما تملك نظام مؤشر زاوية الحفر عالي الدقة ومنصة تشغيل يتم التحكم فيها عن بعد وفتحة عالية الأداء، مما يضمن تنفيذ أعمال الحفر بطريقة فعالة وآمنة وسريعة. وبالإضافة إلى ذلك، تم تزويد الحفار بذراع الرافعة عالي الجودة مع الاستقرار العالي لتحديد المواقع بدقة، وبالتالي يحسن بشكل كبير من كفاءة الحفر والتعدين، ويخفف من حدة خام المواد المعدنية.

التفاصيل

التركيب

وحدة الحفر (وحدة ثقب الصخور/ ثقابة الصخور)
نظام تحكم لمكافحة التشويش
ذراع الرافعة مصمم خصيصًا للمقطع العرضي الصغير الحجم

الهيكل مع محرك الديزل 4 أسطوانات نوع Yanmar
نظام التحكم
نظام التغذية

الخواص الفنية

الأبعاد الكلية (الطول×العرض×الارتفاع)	7600×1450×2140 (2850) مم
وحدة الحفر (ثقابة الصخور)	RC2200, HC95, 22U, 18U
الطاقة الكهربائية لثقابة الصخور	21kw / 24kw / 22kw/ 18 kW
الطول الكلي (تغذية)	2770 / 2685 / 2580 mm
طول ذراع/ عمود الحفر	1000 / 915 / 800 mm
عمق الحفرة	35 m
قوة التغذية/ الإمداد	13 kN
إطالة الإمداد	900mm
ذراع الرافعة (زاوية الرفع / الإمالة)	65° / -30°
ثقب أفقي	1500 mm
زاوية موجهة بغلاف دوار	±180°
طاقة المحرك الرئيسي	75 kW / 55 kW
الفولتية	380V (قابلة للتخصيص)
القدرة على التسلق/ قدرة الصعود	14°
الوزن الكلي	11.5 T
طول الكابل	70 m

الأبعاد الخارجية للحفار – منظر جانبي

نصف قطر الانعطاف/ الدوران

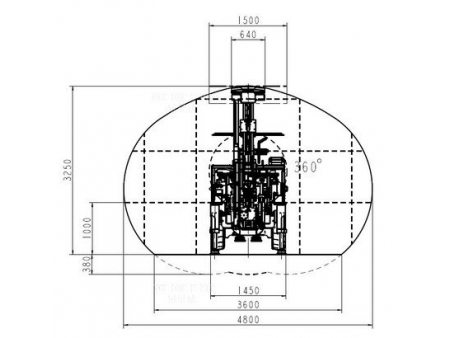

المقطع العرضي
