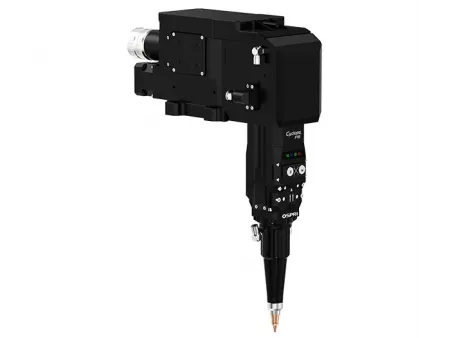

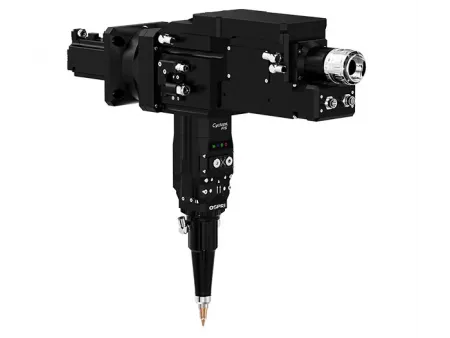

رأس قطع فايبر ليزر بقدرة 15 كيلوواط للحواف المائلة (زاوية قائمة بنظام بندول رقاص، تركيز تلقائي) 15kW Fiber Laser Bevel Cutting Head (Single Pendulum Right Angle, Auto Focus)
LCF15A
هذا رأس قطع بالليزر ذكي مع تركيز تلقائي للمعلومات، مصمم لقطع الأنابيب والمقاطع المعدنية، بقدرة تصل إلى 15 كيلوواط

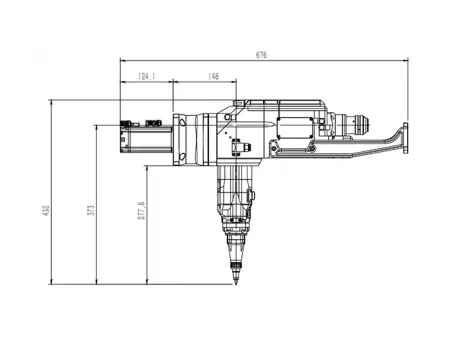

واجهة/موصل الليزر الأمامي، الشكل 1 مع حامل التثبيت، الشكل 2 بدون حامل التثبيت
واجهة/موصل الليزر الخلفي، الشكل 1 بدون حامل التثبيت، الشكل 2 مع حامل التثبيت
مصمم لقطع الأنابيب المعدنية والمقاطع الهيكلية، حيث يحقق رأس القطع بالفايبر ليزر هذا أداءً عالياً بقدرة تصل إلى 15 كيلوواط، كما يسمح المستشعر الممتد بالتوافق السهل مع أنواع المقاطع المختلفة، ويضمن أداء قطع مستقراً. كما يسمح نظام الحماية المدمج ضد الاصطدام بالتعافي السريع بعد الحوادث، في حين توفر آلية تعزيز استرجاع الإشارات تنبيهات فورية للحفاظ على جودة القطع وتقليل فترات التوقف. فضلاً عن ذلك، يتميز التصميم بسهولة الصيانة بعد البيع، مما يجعله خياراً موثوقاً به للاستخدام الصناعي طويل الأمد.
| النوع | رأس قطع فايبر ليزر بتركيز تلقائي |
| الطراز | LCF15A1/LCF15A2 |
| نوع الواجهة | Q , QD, LOE3.1, LOE3.2 |
| الطول الموجي | 1064 نانومتر مع تباين ± 10 نانومتر |
| القدرة المقدرة | لا تتجاوز 15 كيلو وات |
| البُعد البؤري (المسافة البؤرية) | 250 مم/ 300 مم |
| طول تجميع الشعاع (طول التوازي الضوئي) | 100 مم |
| نطاق التركيز | -50 مم إلى 50 مم/ -70 مم إلى 70 مم |
| المسافة القصوى المتاحة لضبط المحاذاة المركزية (نطاق ضبط المحاذاة المركزية) | ±1.5mm |
| سرعة التركيز | 400 مم/ ثانية |
| دقة التمركز المتكرر لمحور التركيز | 0.05 مم |
| نطاق حركة محور A | ±45° |
| سرعة الدوران المقدرة | 30 دورة/ دقيقة |
| دقة التموضع | 1 دقيقة قوسية |
| ضغط الغاز المساعد | لا يتجاوز 3 ميجاباسكال |
| الوزن | 9.5 كجم |
تم تصميم رأس القطع فايبر ليزر بزاوية قائمة بشكل مثالي لقطع الأنابيب والمقاطع، بما في ذلك الأنابيب الدائرية، والأنابيب المربعة، والعوارض على شكل H. وهو مناسب لقطع الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والمعادن الصناعية الشائعة الأخرى.
- فولاذ كربوني بسماكة 8 مم، قدرة 12 كيلوواط – سرعة 8 متر/دقيقة، قطع باستخدام النيتروجين
- زاوية حديد (Angle Iron) بسماكة 5 مم، قدرة 3 كيلوواط
- أنبوب مربع من الفولاذ الكربوني بسماكة 6 مم، قدرة 2.4 كيلوواط
تم تصميم النظام بمدى وصول محسّن يحقق عمليات قطع دقيقة وفعالة للمقاطع الهيكلية المعقدة، مع الحفاظ على أعلى مستويات الدقة والجودة في مختلف ظروف التشغيل، كما تحقق إمكانية القطع المائل حتى 500 مم حلولًا مثالية لقطع المقاطع الكبيرة، مما يضمن نتائج نظيفة، وتشطيبات عالية الجودة حتى في أكثر التطبيقات الصناعية تعقيداً.
مزود بحساس ليزري مدمج في فوهة القطع لتوفير حماية غير تدميرية من الاصطدام، مما يسمح بالاستجابة السريعة واستئناف العمل دون انقطاع لضمان استمرارية الإنتاج.
مزود بمضخم سعة مدمج عالي الاستجابة ومنخفض التشويش، ما يضمن أداء قطع دقيقاً ومستقراً حتى في بيئات التشغيل الأكثر تحدياً.
يعمل النظام على تقديم تنبيهات مبكرة في حال حدوث تسرب أو انخفاض في ضغط الهواء، مما يضمن استمرارية التشغيل ويمنع التوقف غير المخطط له.
يتيح تكاملاً سلساً مع أنظمة التحكم CNC لتحقيق تزامن دقيق وتحكم موحد، مما يعزز أداء الماكينة ويضمن استجابة فورية وموثوقة.
| عدسة حماية موجهة (عدسة كوليماتور) | PMD32T2DS |
| عدسة حماية للتركيز | PMD34T5DS |
| عدسة حماية أثناء القطع | PMD34T5DS |
| عدسة توجيه متوازية (كوليماتور) | DF100D37DS |
| عدسات تركيز | DF200D37DS, SF250D37DS, SF300D37DS |
| حلقة ختم ومنع التسرب | 38.6×30.5×3.8， 38.6×30.5×3.8 |
| حلقة خزفية | FC-18 |
| الفوهة | سلسلة FSN21 |
