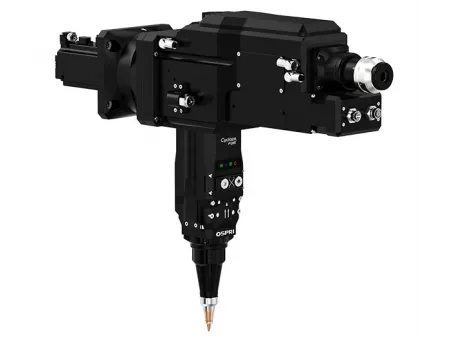

رأس قطع فايبر ليزر بقدرة 8 كيلوواط للحواف المائلة (زاوية قائمة بنظام بندول رقاص، تركيز تلقائي) 8kW Fiber Laser Bevel Cutting Head (Single Pendulum Right Angle, Auto Focus)
LCF08A
رأس قطع ليزر ذكي بضبط بؤري تلقائي لقطع الأنابيب والبروفيلات المعدنية بقدرات تصل حتى 8 كيلوواط

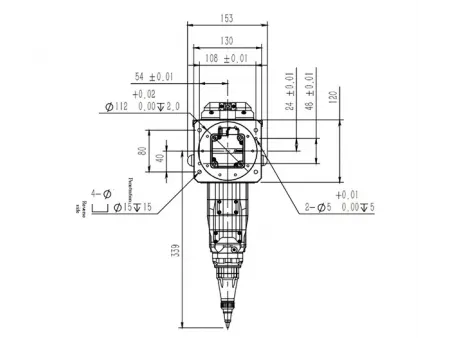

واجهة/موصل الليزر الأمامي، الشكل 1 بدون قاعدة تثبيت، الشكل 2 مع قاعدة تثبيت
واجهة/موصل الليزر الخلفي، الشكل 1 بدون قاعدة تثبيت، الشكل 2 مع قاعدة تثبيت
تعمل رؤوس الليزر هذه على ماكينات قطع الأنابيب والبروفيلات بالدخول الجانبي أو في الأجهزة الروبوتية، وتقوم بقطع الفولاذ الكربوني، والفولاذ المقاوم للصدأ، والألمنيوم. كما يتوفر نظام متابعة سعوي طويل المدى يحافظ على المسافة بين الرأس والسطح على الأنابيب الدائرية والمربعة/المستطيلة والأشكال الهيكلية (زاوية، قناة، عارضة على شكل H). كما أن الحماية من التصادم تعيد ضبط الجهاز بسرعة بعد أي صدمات، وخطوط الإشارة المعززة تصدر إنذارات في الوقت المناسب، مما يضمن ثبات جودة القطع وسرعة الخدمة بفضل الوصول الأمامي ونافذة الحماية القابلة للسحب. كما تُستخدم هذه الرؤوس لقطع مكونات الأنابيب والبروفيلات مثل الإطارات، والحواجز، وأنابيب الأثاث، وأقسام الشاسيه.
| النوع | رأس قطع فايبر ليزر مع تركيز تلقائي |
| الطراز | LCF08A1/LCF08A2 |
| نوع الواجهة | QBH, G5 |
| الطول الموجي | 1064 نانومتر مع تباين ± 10 نانومتر |
| القدرة المقدرة | لا تتجاوز 8 كيلو وات |
| البُعد البؤري (المسافة البؤرية) | 200 مم/ 250 مم |
| طول تجميع الشعاع (طول التوازي الضوئي) | 100 مم |
| نطاق التركيز | -35 مم إلى 30 مم/ -50 إلى 50 مم |
| المسافة القصوى المتاحة لضبط المحاذاة المركزية (نطاق ضبط المحاذاة المركزية) | ±1.5mm |
| سرعة التركيز | 400 مم/ ثانية |
| دقة التمركز المتكرر لمحور التركيز | 0.05 مم |
| نطاق حركة محور A | ±45° |
| سرعة الدوران المقدرة | 30 دورة/ دقيقة |
| التسارع الزاوي | 240 راديان في الثانية المربعة (240 راد/ ث²) |
| دقة التموضع | 1 دقيقة قوسية |
| ضغط الغاز المساعد | لا يتجاوز 3 ميجاباسكال |
| الوزن | 9 كجم |
يُستخدم في أنظمة قطع الأنابيب والبروفيلات لقطع الأنابيب الدائرية والمربعة/المستطيلة والمقاطع الهيكلية مثل الزوايا، والقنوات، والعوارض على شكل H، حيث تشمل المواد القابلة للقطع باستخدام رؤوس القطع فايبر ليزر ذات الزاوية القائمة ونظام البندول الفردي كلاً من الفولاذ الكربوني والفولاذ المقاوم للصدأ، مع أداء مستقر ضمن نطاق قدرة يصل إلى 8 كيلووات.
تم تصميم النظام بمدى وصول محسّن يحقق عمليات قطع دقيقة وفعالة للمقاطع الهيكلية المعقدة، مع الحفاظ على أعلى مستويات الدقة والجودة في مختلف ظروف التشغيل، كما توفر إمكانية القطع المائل حتى 500 مم حلولًا مثالية لقطع المقاطع الكبيرة، مما يضمن نتائج نظيفة، وتشطيبات عالية الجودة حتى في أكثر التطبيقات الصناعية تعقيداً.
مزود بحساس ليزري مدمج في فوهة القطع لتوفير حماية غير تدميرية من الاصطدام، مما يسمح بالاستجابة السريعة واستئناف العمل دون انقطاع لضمان استمرارية الإنتاج.
مزود بمضخم سعة مدمج عالي الاستجابة ومنخفض التشويش، ما يضمن أداء قطع دقيقاً ومستقراً حتى في بيئات التشغيل الأكثر تحدياً.
يعمل النظام على تقديم تنبيهات مبكرة في حال حدوث تسرب أو انخفاض في ضغط الهواء، مما يضمن استمرارية التشغيل ويمنع التوقف غير المخطط له.
يتيح تكاملاً سلساً مع أنظمة التحكم CNC لتحقيق تزامن دقيق وتحكم موحد، مما يعزز أداء الماكينة ويضمن استجابة فورية وموثوقة.
