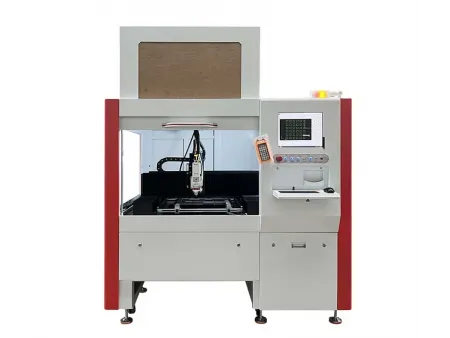

ماكينة القطع بالفايبر ليزر عالية الدقة Fiber Laser Precision Cutting Machine
- طاقة (قدرة) الليزر 1500 وات
- دقة التكرار حتى 0.05 مم
- مصدر الطاقة
380V/50Hz - وزن الماكينة 1850 كجم
تتميّز هذه الماكيمة بهيكل من سبائك الألمنيوم بدرجة عالية النقاء وهيكل متكامل عالي الدقة، كما تحتوي على فايبر ليزر معياري ونظام سيرفو متعدد المحاور مرتبط بشكل متزامن. فضلاً عن ذلك، تعتمد الماكينة على مكونات أساسية من علامات تجارية عالمية رائدة مثل رأس القطع نوع Raytools، ومحركات سيرفو نوع Yaskawa، وأدلة خطية نوع Hiwin، مما يضمن دقة إعادة تموضع تصل إلى 0.02 مم حتى أثناء التشغيل عالي السرعة. إضافة إلى ذلك، يتميز التصميم العام للماكينة بالتصغير والدمج، مع إخفاء ممرات التهوية وتوصيلات الكابلات، مما يعزز السلامة وسهولة التشغيل.
الفولاذ المقاوم للصدأ، فولاذ الكربون، سبائك الألمنيوم، سبائك التيتانيوم، النحاس الأصفر، النحاس، لوحات الدوائر المطبوعة (PCB)، المكونات الإلكترونية الدقيقة، رقائق الذهب والفضة للمجوهرات.
- القطع بالليزر لألواح معدنية بسماكة 12 مم
- القطع بالليزر لألواح وصفائح فولاذ مقاوم للصدأ
- القطع بالليزر لألواح ستيل
- القطع بالليزر للألواح وصفائح معدنية
- المواصفات الفنية
- المكوّنات والتجهيزات
- الأسئلة الشائعة
- لماذا تختارنا؟
- / استفسار
- قوة (طاقة) الليزر 1500 واط
- مساحة العمل 600 × 600 مم (قابلة للتخصيص)
- دقة القطع ±0.1 مم
- نظام التحكمCypcut
- نظام النقل لولب كروي مزدوج القيادة
- الهيكل هيكل أنابيب ملحوم
- سرعة الحركة الخالية 100 متر/دقيقة
- التسارع الأقصى 0.8G
- دقة التمركز ±0.05 مم
- دقة التكرار ±0.05 مم
- صيغ الملفات المدعومة PLT, DXF، وغيرها
- درجة حرارة التشغيلمن 0 إلى 40 درجة مئوية
- الرطوبة عند التشغيلحتى 80 بالمائة
- مزود الطاقة 380 فولت / 50 هرتز
- أبعاد الماكينة 1850 × 2150 × 2100 مم
- وزن الماكينة 1850 كجم
- الأبعاد عند التغليف1900 × 2250 × 2200 مم
- الوزن عند التغليف 1900 كجم
كابينة تحكم دقيقة
تتميّز بهيكل مغلق بالكامل مع نافذة مراقبة من زجاج مقاوم للانفجار، مما يعزل بفعالية غبار المعادن وسوائل التبريد ويمنع تسربها إلى المكونات الداخلية. وتعتمد على قاعدة ملحومة قوية مع جسر علوي مصنوع من سبائك الألمنيوم بدرجة نقية، حيث خضع لمعالجة تخفيف الإجهاد الحراري عند درجة 650 درجة، مما يعزز مقاومة التشوّه بنسبة تصل إلى 50 بالمائة، وذلك لتحقيق ثباتاً فائقاً في عمليات القطع عالية الدقة.
فايبر ليزر
اعتمدت الشركة على علامات تجارية رائدة مثل Raycus وMax وIPG في توفير الليزر الليفي أحادي النمط عالي السطوع، مع كفاءة تحويل كهروضوئي تصل إلى 50 بالمائة وقطر بقعة تركيز لا يتجاوز 20 ميكرومتر، ما يوفّر دقة قطع على مستوى الميكرون. كما يُعد مثالياً لقص المعادن فائقة الرقة ومعالجة الرسومات المعقدة بدقة متناهية وكفاءة عالية.

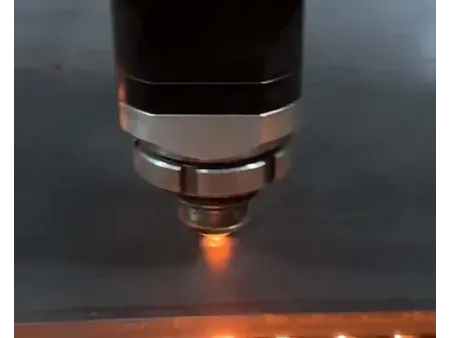

رأس قطع عالي الدقة
يعتمد على رأس القطع من العلامة العالمية Raytools، ومزوّدة بنظام تركيز تلقائي بالسعة الكهربائية يستجيب خلال أقل من 1 مللي ثانية، مع هامش خطأ في موضع البؤرة لا يتجاوز 0.01 مم، مما يتيح التكيف الفوري مع تغيّر سماكات الصفائح أثناء القطع، ويضمن دقة مستقرة في مختلف ظروف التشغيل.
محرك سيرفو
تعتمد على محركات سيرفو من العلامة العالمية Yaskawa، وتحقق دقة إعادة تموضع تصل إلى 0.02 مم، مع خطأ في التحكم بالسرعة لا يتجاوز 0.01 %، وتذبذب عزم دوران أقل من 0.1 %، مما يضمن ثبات المسار ودقة الحركة حتى أثناء القطع عالي السرعة.
الأدلة الخطية
مزودة بأدلة خطية توجيهية من العلامة العالمية Hiwin، وتتميّز بمعامل احتكاك دائري منخفض يتراوح بين 0.002 إلى 0.003 فقط (أي ما يعادل 1/50 من الأدلة المنزلقة التقليدية)، مما يقلّل مقاومة الحركة ويعزّز السلاسة. كما أن تصميمها رباعي الاتجاهات ذو توزيع حمولة متساوٍ يرفع قدرة التحمل بنسبة تصل إلى 30 بالمائة، ما يضمن ثبات الأداء ودقة التوجيه في ظروف التشغيل المكثفة.
وحدة تبريد بالماء
- عدسات الحماية
- فوهات القطع
هل تخضع الصفائح الرقيقة لتشوهات حرارية أثناء القطع؟
ما هي الصيانة اليومية المطلوبة؟
- يومياً: تنظيف عدسة التركيز والعدسة الواقية.
- أسبوعياً: إزالة الأوساخ من القضبان الإرشادية واللولب وتطبيق مواد تشحيم متخصصة.
- شهرياً: فحص انحراف مسار البصريات الخاص بخروج الليزر.
- بشكل منتظم: تفقد فوهة رأس القطع للتآكل واستبدالها فورًا عند الحاجة.
- كل 3 أشهر: تنظيف فلتر جهاز التبريد، وفحص أنابيب مياه التبريد للكشف عن التسربات.
كما يجب التحقق من توصيلات الكابلات للتأكد من عدم وجود ارتخاء وضمان التأريض الموثوق.
هل تقدّمون خدمات التدريب على التشغيل؟
