ماكينة القطع بالليزر بأنبوب معدني بغاز ثاني أكسيد الكربون CO₂ Metal Tube Laser Cutting Machine

ماكينة القطع بالليزر بأنبوب معدني بغاز ثاني أكسيد الكربون CO₂ Metal Tube Laser Cutting Machine
ماكينة القطع بالليزر بأنبوب معدني بغاز ثاني أكسيد الكربون CO₂ Metal Tube Laser Cutting Machine
ماكينة القطع بالليزر بأنبوب معدني بغاز ثاني أكسيد الكربون CO₂ Metal Tube Laser Cutting Machine
طلب عرض سعر
  • طاقة (قدرة) الليزر 60 وات (قابل للتخصيص)
  • دقة التكرار حتى 0.01 مم
  • نظام التبريد تبريد بالهواء
  • وزن الماكينة 300 كجم

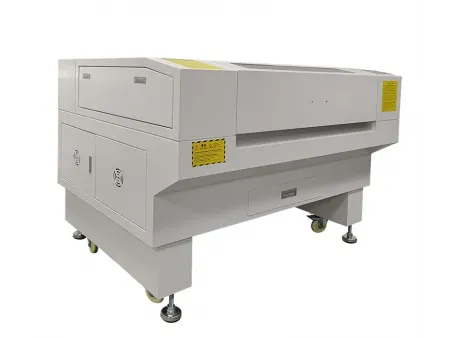

ماكينة قطع الليزر بأنبوب معدني CO₂ مصممة لتحقيق الدقة والمتانة:

  • تتميز بهيكل معدني عالي الجودة مقاوم للتآكل والبلى، يحافظ على مظهر نظيف مع مرور الوقت.
  • نافذة مراقبة شفافة كبيرة تسمح برصد عملية القطع دون فتح باب الأمان، وتجمع بين سهولة التشغيل والسلامة.
  • تتميز بهيكل مغلق بالكامل يحمي من الغبار والصدمات، مما يطيل عمر الماكينة.
  • تتميز بعجلات متحركة مع قواعد تثبيت تضمن سهولة تحريك الماكينة مع ثبات وعدم انزلاق.

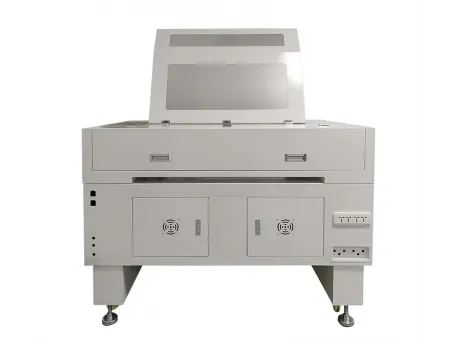

  • تتميز بمنطقة قطع مركزية مع غطاء علوي مفتوح لتسهيل تحميل وتفريغ المواد.
الاستخدامات (التطبيقات)

شاشات OLED المرنة، مواد الفيلم والأغشية، الأكريليك، المنتجات الخشبية، الجلود، والسيراميك.

  • المواصفات الفنية
  • المكوّنات والتجهيزات
  • الأسئلة الشائعة
  • لماذا تختارنا؟
  • / استفسار
المواصفات الفنية
  • قوة (طاقة) الليزر 60 واط (قابلة للتخصيص)
  • مساحة العمل500 × 600 مم (قابلة للتخصيص)
  • دقة التكرار ≤±0.01مم
  • نظام النقلمحرك سيرفو لولب دقيق سكة توجيه مزدوجة
  • دقة التمركز ≤±0.02 مم
  • دقة أبعاد قطعة العمل ≤±0.05 مم
  • صيغ الملفات المدعومة BMP, PLT, DXF, DST, JPG, CDR, PNG, DSB, RAW وغيرها
  • نظام التشغيلنظام التحكم RD
  • نظام التبريد تبريد بالهواء
  • مزود الطاقة220V±10%, 50Hz /110V±10%,60Hz
  • أبعاد الماكينة 1180 × 1200 × 1300 مم
  • وزن الماكينة 300 كجم
  • الأبعاد عند التغليف 1600 × 1300 × 1500 مم
  • الوزن عند التغليف 330 كجم
المكوّنات والتجهيزات

كابينة تحكم دقيقة لقطع الليزر
مزوّدة بنظام تحكم رقمي متقدّم (CNC) مدمج مع محركات سيرفو من Leadshine، لتحقيق دقة إعادة تموضع تصل إلى 0.01 مم، وسرعة حركة خالية تصل إلى 60 متر/دقيقة. كما يضمن نظام النقل عبر مسننات دقيقة أو لولب كروي ثبات الأداء حتى عند السرعات العالية، ما يعزز جودة القطع ويقلّل من الاهتزازات أثناء التشغيل.

طاولة عمل من ألواح الألمنيوم بتصميم خلية النحل
تتميز ببنية مسامية تقلل من مساحة التلامس مع المواد، ما يحمي المواد الحساسة مثل الأكريليك العاكس من الخدوش أثناء القطع. كما يعزز التصميم تدفق الهواء داخل منطقة العمل، مما يحد من تراكم الغبار الناتج عن القطع ويضمن جودة عالية ونظافة في النتائج النهائية.

أنبوب ليزر CO₂ معدني بتقنية RF
يتميّز بنواة سيراميكية وغلاف خارجي معدني محكم الإغلاق، ما يمنع تسرب الغازات والتلوث الخارجي، ويضمن أداءً مستقراً طويل الأمد، مما يجعله مثالياً للاستخدام الصناعي المستمر، حيث تصل مدة عمره التشغيلي من 20000 إلى 40000 ساعة، ويدعم إعادة تعبئة الغاز للاستخدام المتكرر، ما يوفّر في تكاليف الاستبدال على المدى الطويل.

نظام التحكم Ruida
مزود بشاشة لمس عالية الدقة بقياس 7 بوصات وواجهة رسومية بديهية تدعم استيراد الملفات بالسحب والإفلات، مما يمكّن المستخدمين الجدد من إتقان التشغيل خلال ساعة واحدة فقط. كما تعرض الشاشة تقدم عملية القطع، حالة الجهاز، وأكواد الأعطال بشكل مرئي، مما يسهل على الفرق الفنية التشخيص السريع والدعم الفوري، ويقلّل من فترات التوقف ويحسّن كفاءة التشغيل.

المكونات البصرية
تتميّز عدسة التركيز بقدرتها على إنتاج قطر بقعة ضوئية يصل إلى 0.1 مم، ما يجعلها مثالية لأعمال القطع الدقيقة مثل أفلام الهواتف المحمولة وشاشات OLED المرنة. كما يبلغ عرض شق القطع الناتج ما بين 0.05 إلى 0.2 مم فقط، مما يوفّر دقة استثنائية في التفاصيل.

  • نظام ليزر ثنائي الرأس
  • طاولة عمل دوارة
  • نظام التغذية الآلي
  • مضخة هوائية
  • منفاخ (مروحة التهوية)
  • عدسات عاكسة

تبلغ مدة عمر أنبوب ليزر CO₂ الزجاجي حوالي 8000 ساعة، بينما أنبوب الليزر المعدني CO₂ يصل إلى حوالي 40000 ساعة، وأما الفايبر ليزر فيصل إلى نحو 100000 ساعة. فإذا لاحظت تراجعاً في جودة القطع مقارنةً بالمعتاد، فقد يكون أنبوب الليزر يقترب من نهاية عمره الافتراضي. لذا، يُنصح بالتواصل مع المورد لإجراء فحوصات واختبارات تؤكد الحاجة للاستبدال.

يمكن لموديلات فايبر ليزر قطع المعادن بفعالية، بينما موديلات ليزر CO₂ تقتصر على قطع المواد غير المعدنية فقط.

تنظيف القضبان التوجيهية والعدسات شهرياً يستغرق حوالي 30 دقيقة فقط، وهي عملية بسيطة ولا تتطلب خبرة معقدة.

تختلف سماكة القطع القصوى حسب قوة الليزر ونوع المادة، حيث يمكن للمستخدمين تقديم بيانات محددة، وسنوفر اختبارات قطع عيّنات مجانية لتحديد أفضل أداء.
