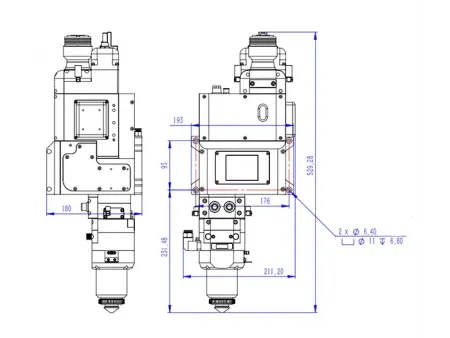

رأس قطع ليزر بتقنية الماسح الضوئي الليزري بقدرة 8 كيلوواط - تركيز تلقائي 8kW Laser Scanner Cutting Head (Auto Focus)
LDC80
رأس قطع ليزري بضبط تلقائي للبؤرة لقطع المعادن عالية الانعكاسية بقدرات تصل حتى 8 كيلوواط
تم تطوير رأس القطع بالماسح الليزري بتقنية الضبط التلقائي للبؤرة لتقديم حلول عالية الكفاءة في معالجة صفائح المعادن عالية الانعكاسية، بقدرات تصل إلى 8 كيلوواط. وبفضل تصميمه المتقدم، يوفّر هذا الرأس سرعات قطع أعلى وقدرة على معالجة سماكات أكبر مقارنة برؤوس القطع التقليدية من نفس الفئة، ما يترجم إلى إنتاجية أعلى وجودة تشطيب فائقة.
| النوع | رأس قطع فايبر ليزر مزوّد بتقنية التركيز التلقائي ومسح ضوئي |
| الطراز | LDC80 |
| نوع الواجهة | QBH, QD, G5 |
| الطول الموجي | 1080 نانومتر مع تباين ± 10 نانومتر |
| القدرة المقدرة | لا تتجاوز 8 كيلو وات |
| البُعد البؤري (المسافة البؤرية) | 150 مم/ 200 مم |
| طول تجميع الشعاع (طول التوازي الضوئي) | 100 مم |
| نطاق التركيز | -15 إلى 15 مم/ -30 إلى 30 مم |
| المسافة القصوى المتاحة لضبط المحاذاة المركزية (نطاق ضبط المحاذاة المركزية) | ±1.5mm |
| سرعة التركيز | 100 مم/ ثانية |
| ضغط الغاز المساعد | لا يتجاوز 3 ميجاباسكال |
| نطاق التذبذب (التأرجح) | 0 إلى 5 مم |
| سرعة التذبذب (التأرجح) | 4000 مم/ ثانية |
| الوزن | 11.5 كجم |
يُعد رأس القطع بتقنية المسح التلقائي مثالياً لقطع صفائح المعادن عالية الانعكاسية، بما في ذلك النحاس الأصفر، والنحاس الأحمر، والسبائك المشابهة.
يتميز بدعم مجموعة متنوعة من أنماط القطع، مع إمكانية التبديل السلس بين الأشكال الهندسية المختلفة لتلبية مختلف احتياجات عمليات القطع، مما يضاعف من كفاءة الاستخدام ويزيد من قيمة المعدات.
يعمل نظام التشغيل المتكامل لواجهة المستخدم (HMI) على تبسيط عملية التحكم وتحسين سهولة التشغيل.
يضمن التبريد الكامل لجسم الليزر أداء قطع مستقراً ومتسقاً على الدوام.
متوافق مع واجهات QBH وQD، مما يوفر مرونة عالية في التكامل مع مصادر ليزر متنوعة.
يحقق كفاءة تصل إلى ضعفي تلك التي توفرها رؤوس القطع التقليدية في نفس الظروف، مع زيادة ملحوظة في الحد الأقصى لسماكة القطع للمواد عالية الانعكاسية.
| عدسة حماية موازية (تجميعية)/ لتجميع الشعاع | PMD21.5T2 |
| عدسات واقية أثناء عمليات القطع | PMD37T7 |
| عدسة حماية للتركيز | PMD37T7 |
| عدسة موازية لتوحيد الشعاع | NF100D37 |
| عدسات التركيز | DF190D37 |
| حلقة ختم/ عزل عدسة الحماية الخاصة بالقطع | 38×30×4 |
| حلقة ختم/ عزل عدسة الحماية البؤرية | 37.6×33×2.1 |
| حلقة خزفية (مسطحة) | FC-02 |
| حلقة خزفية (مدببة) | FC-40 |
| فوهة الليزر | FSN02，FSN07 |
