رأس قطع ليزر روبوتي ثلاثي الأبعاد بقدرة 4 كيلوواط - تركيز تلقائي 4kW 3D Robotic Laser Cutting Head (Auto Focus)
LCR04
رأس قطع ليزر بتركيز تلقائي مزود بمحور متابعة مدمج لقطع الأشكال ثلاثية الأبعاد المعقدة
LCR04
رأس قطع ليزر بتركيز تلقائي مزود بمحور متابعة مدمج لقطع الأشكال ثلاثية الأبعاد المعقدة
إن التحدي شائع في القطع الثلاثي الأبعاد بالروبوت هو الحفاظ على مسافة ثابتة بين الفوهة والقطعة أثناء الحركة على المنحنيات والأسطح المشكلة، مع قدرة التركيز على التكيف مع تغييرات سمك المادة المحلية. ولذا، تعالج رؤوس القطع الليزري الروبوتية ثلاثية الأبعاد بقدرة 4 كيلوواط هذا التحدي عبر نظام تركيز تلقائي ومحور متابعة مدمج (تحكم بالفاصل السعوي)، حيث تضمن هذه الميزات ثبات المسافة بين الرأس والسطح على الألواح المنحوتة، وتحافظ على جودة القطع مستقرة مع تغيّر زاوية وسرعة الروبوت. كما يتميز الهيكل بالتصميم المدمج والمحكم، ما يسمح بتركيبه في أماكن العمل الضيقة للروبوتات. وعلاوة على ذلك، يحمي نظام إعادة الضبط الدقيق وتصميم الحماية من التصادم المحاذاة بعد الصدمات الطفيفة، مما يضمن استمرارية الإنتاج بجودة عالية.
| النوع | رأس قطع ليزر روبوتي ثلاثي الأبعاد بتركيز تلقائي |
| الطراز | LCR04 |
| نوع الواجهة | QBH |
| الطول الموجي | 1080 نانومتر مع تباين ± 10 نانومتر |
| القدرة المقدرة | لا تتجاوز 4 كيلوواط |
| البُعد البؤري (المسافة البؤرية) | 150 مم |
| طول تجميع الشعاع (طول التوازي الضوئي) | 75 مم |
| نطاق التركيز | من -24 مم إلى 20 مم |
| المسافة القصوى المتاحة لضبط المحاذاة المركزية (نطاق ضبط المحاذاة المركزية) | دقة ضبط تصل إلى ±1.5 مم |
| سرعة التركيز | حتى 200 مم في الثانية |
| دقة التمركز المتكرر لمحور التركيز | 0.05 مم |
| مدى حركة التتبع (شوط التتبع) | 12 مم |
| سرعة التركيز | حتى 50 مم/ ثانية |
| مدى حركة التتبع (شوط التتبع) | 27 مم |
| سرعة التتبع | حتى 250 مم/ ثانية |
| ضغط الغاز المساعد | حتى 2.5 ميجاباسكال |
| الوزن | 7.0 كجم |
تعمل رؤوس القطع ثلاثية الأبعاد هذه على ماكينات القطع ذات الخمسة محاور وخلايا الروبوت، وتُستخدم في أعمال قطع ومعالجة هياكل السيارات، مثل الأجنحة واللوحات الخارجية الأخرى. وهي قادرة على قطع الفولاذ الكربوني، الألمنيوم، النحاس، والصفائح المجلفنة، مع الحفاظ على جودة حافة ثابتة عبر جميع المواد.

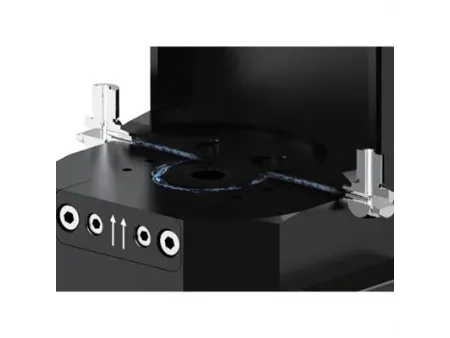

يضمن نظام التبريد المائي المغلق عند واجهة/موصل QBH ثبات درجة الحرارة ويمنع تكوّن التكاثف على العدسات البصرية، مما يحافظ على استقرار الأداء خلال فترات التشغيل الطويلة.
يعمل نظام التحديد الثلاثي المخروطي على إعادة الرأس إلى موضعه الأصلي بعد حدوث صدمة، مما يحافظ على دقة المحاذاة باستمرار.
وحدة المتابعة المتكاملة (تحكم بالفاصل السعوي) مغلقة بالكامل وخفيفة الوزن، تحمي من دخول الغبار مع قدرة عالية على تتبع الأسطح بسرعة لضمان قطع دقيق وعالي السرعة.
تعمل ثلاث طبقات من النوافذ الواقية على حماية العدسات البصرية الأساسية من الرذاذ والأتربة، مما يزيد من متانة الجهاز ويضمن استمرارية الأداء وجودة الإنتاج اليومي.
يعتمد نظام الحماية على حامل حساس مرن مزود بمسامير قص مخصصة تنكسر بأمان عند حدوث تصادم، مما يحمي رأس القطع ويُرسل على الفور إشارة توقف إلى وحدة التحكم لضمان سلامة الجهاز واستمرارية العمل.
يعمل نظام كشف التصادم المتكامل مع وحدة التحكم على قطع الطاقة تلقائياً فور الاصطدام، مما يمنع الأضرار المحتملة ويضمن استمرارية العمل بأمان وكفاءة عالية.
