رأس قطع فايبر ليزر بقدرة 20 كيلوواط للحواف المائلة (زاوية قائمة بنظام بندول رقاص، تركيز تلقائي) 20kW Fiber Laser Bevel Cutting Head (Single Pendulum Right Angle, Auto Focus)
LCF20A
رأس قطع ليزر ذكي بتركيز تلقائي لقطع الأنابيب المعدنية والبروفايلات بقدرات تصل حتى 20 كيلوواط

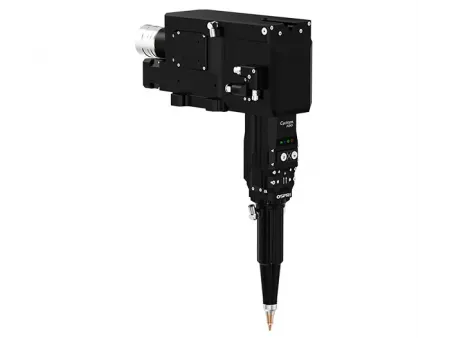

واجهة/موصل الليزر الأمامي، الشكل 1 مع حامل التثبيت، الشكل 2 بدون حامل التثبيت.

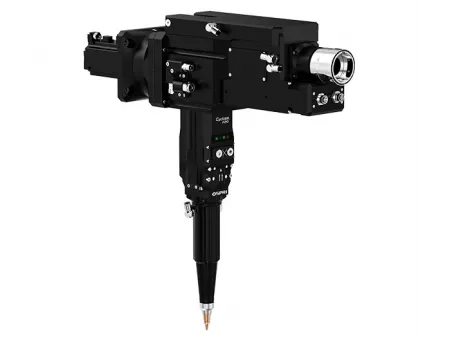

واجهة/موصل الليزر الخلفي، الشكل 1 مع حامل التثبيت، الشكل 2 بدون حامل التثبيت.
تم تصميم رأس القطع فايبر ليزر عالي القدرة بزاوية قائمة لقطع الأنابيب المعدنية والبروفايلات بقدرات تصل حتى 20 كيلوواط، كما أنه مزود بمستشعر فوهة ليزر ممتد، يستطيع التعامل بسهولة مع مجموعة واسعة من البروفايلات الهيكلية. إلى جانب ذلك، توفر الحماية المدمجة من التصادم استرداداً سريعاً بعد أي تأثير، بينما تمكّن تعزيز الإشارة من ردود فعل فورية وأداء قطع مستقر. كما أن تصميمه المحسّن يقلل من وقت التوقف ويسهل الصيانة، مما يجعله مثالياً للتطبيقات الصناعية عالية التعقيد.
| النوع | رأس قطع فايبر ليزر بتركيز تلقائي |
| الطراز | LCF20A1/LCF20A2 |
| نوع الواجهة | Q , QD, LOE3.1, LOE3.2 |
| الطول الموجي | 1064 نانومتر مع تباين ± 10 نانومتر |
| القدرة المقدرة | لا تتجاوز 20 كيلو وات |
| البُعد البؤري (المسافة البؤرية) | 250 مم/ 300 مم |
| طول تجميع الشعاع (طول التوازي الضوئي) | 100 مم |
| نطاق التركيز | -50 مم إلى 50 مم/ -70 مم إلى 70 مم |
| المسافة القصوى المتاحة لضبط المحاذاة المركزية (نطاق ضبط المحاذاة المركزية) | ±1.5mm |
| سرعة التركيز | 400 مم/ ثانية |
| دقة التمركز المتكرر لمحور التركيز | 0.05 مم |
| نطاق حركة محور A | ±45° |
| سرعة الدوران المقدرة | 30 دورة/ دقيقة |
| التسارع الزاوي | 240 راديان/ ثانية مربعة |
| دقة التموضع | 1 دقيقة قوسية |
| ضغط الغاز المساعد | لا يتجاوز 3 ميجاباسكال |
| الوزن | 10 كجم |
مصمم لقطع الأنابيب المعدنية والبروفايلات، يدعم رأس قطع الليزر عالي القدرة هذا الأنابيب الدائرية، الأنابيب المربعة، وعوارض H، وهو مناسب لمعالجة الفولاذ الكربوني، الفولاذ المقاوم للصدأ، وغيرها من القطاعات الهيكلية الشائعة.
- فولاذ كربوني 8 مم
- حديد زاوية 5 مم
- فولاذ كربوني 6 مم
تم تصميم النظام بمدى وصول محسّن يحقق عمليات قطع دقيقة وفعالة للمقاطع الهيكلية المعقدة، مع الحفاظ على أعلى مستويات الدقة والجودة في مختلف ظروف التشغيل، كما تحقق إمكانية القطع المائل حتى 500 مم حلولًا مثالية لقطع المقاطع الكبيرة، مما يضمن نتائج نظيفة، وتشطيبات عالية الجودة حتى في أكثر التطبيقات الصناعية تعقيداً.
مزود بحساس ليزري مدمج في فوهة القطع لتوفير حماية غير تدميرية من الاصطدام، مما يسمح بالاستجابة السريعة واستئناف العمل دون انقطاع لضمان استمرارية الإنتاج.
مزود بمضخم سعة مدمج عالي الاستجابة ومنخفض التشويش، ما يضمن أداء قطع دقيقاً ومستقراً حتى في بيئات التشغيل الأكثر تحدياً.
يعمل النظام على تقديم تنبيهات مبكرة في حال حدوث تسرب أو انخفاض في ضغط الهواء، مما يضمن استمرارية التشغيل ويمنع التوقف غير المخطط له.
يتيح تكاملاً سلساً مع أنظمة التحكم CNC لتحقيق تزامن دقيق وتحكم موحد، مما يعزز أداء الماكينة ويضمن استجابة فورية وموثوقة.
| عدسة حماية موجهة (عدسة كوليماتور) | PMD32T2DS |
| عدسة حماية للتركيز | PMD34T5DS |
| عدسة حماية أثناء القطع | PMD34T5DS |
| عدسة توجيه متوازية (كوليماتور) | DF100D37DS |
| عدسات تركيز | DF200D37DS，SF250D37DS，SF300D37DS |
| حلقة ختم ومنع التسرب | 38.6×30.5×3.8 |
| حلقة خزفية | FC-18 |
| الفوهة | سلسلة FSN21 |
