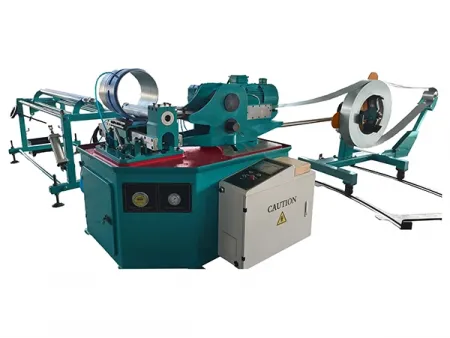

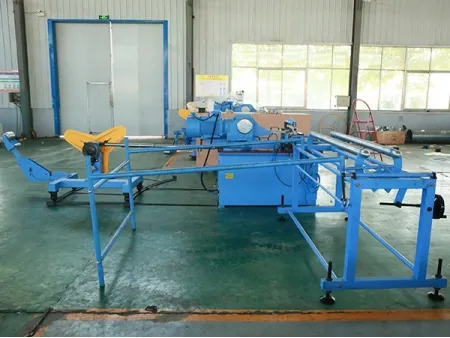

ماكينة تصنيع مجاري هواء حلزونية
DDGJ-1.2-1800-ZF
Spiral Duct Forming Machine
ماكينة تشكيل الأنابيب الحلزونية لإنتاج مجاري الهواء الحلزونية المستقيمة أو الحلزونية
DDGJ-1.2-1800-ZF
Spiral Duct Forming Machine
ماكينة تشكيل الأنابيب الحلزونية لإنتاج مجاري الهواء الحلزونية المستقيمة أو الحلزونية
- الهيكل: من النوع المنقسم، مناسب للإنتاج المستمر واسع النطاق
- قطر المجاري الحلزونية: من 100 مم إلى 1800 مم
- سمك المجاري الحلزونية: 0.5-1.2 مم
- سرعة التغذية: 35 متر/دقيقة، قابلة للتعديل
تنتج ماكينة تشكيل المجاري الحلزونية من النوع المنقسم الدكتات الحلزونية بكفاءة ضمن نطاق قطر 100 مم إلى 1800 مم. يمكنها تصنيع مجاري هواء حلزونية من الستيل المجلفن بسمك 0.5-1.2 مم ومجاري من الفولاذ المقاوم للصدأ بسمك 0.5-1.0 مم. يسمح تصميم الهيكل المنقسم لهذه الماكينة باستيعاب لفائف فولاذية ذات قطر أكبر، مما يقلل بشكل فعال من تكرار تغيير اللفات أثناء إنتاج المجاري الحلزونية، ويجعلها مناسبة للتشغيل المستمر على نطاق واسع.
- قطر المجاري الحلزونية 100-1800 مم
- السمك (الستيل المجلفن) 0.5-1.2 مم (عرض الشريط 137 مم)
- السمك (الفولاذ المقاوم للصدأ) 0.5-1.0 مم (عرض الشريط 137 مم)
- وحدة فك اللفة مستقلة
- القطر الداخلي لللفة 460-520 مم
- القطر الخارجي الأقصى للفة 1200 مم
- الوزن الأقصى للفة 1200 كجم
- نوع درز القفل درز قفل خارجي
- سرعة التغذية 0-35 متر/دقيقة (قابلة للتعديل)
- طريقة القطع قطع بالمقص الدوار أو القطع بالبلازما
- نظام الطاقة القطع والقلب بالهواء المضغوط؛ تثبيت رولات التغذية بالهيدروليك
- مادة قالب التشكيل فولاذ
- وزن الماكينة 2000 كجم
- أبعاد الماكينة 2.0×1.6×1.4 م
- أبعاد وحدة فك اللفة 1.5×0.85×1.2 م
- أبعاد رف التفريغ2.1×1.0×1.0 م
- إجمالي القدرة16 كيلوواط
- مصدر الطاقة380 فولت / 50 هرتز / 3 فاز
- طريقة التحكمشاشة لمس
يمكن لهذه الماكينة إنتاج أنابيب مجاري الهواء الحلزونية عبر عملية التشكيل بالقالب. وبالمقارنة مع ماكينات المجاري التقليدية من نوع الأجنحة المتفرعة، توفر هذه الطريقة درزًا مغلقًا أكثر أمانًا وتحكمًا أدق في قطر المجاري.
تستخدم ماكينة المجاري الحلزونية طريقة نقل بمسمار رئيسي لضبط زاوية جسم الماكينة. هذا التصميم يعزز بشكل كبير دقة وثبات عملية الانتاج ، مما يضمن جودة تصنيع مجاري الهواء.
يقدم المحرك الرئيسي قدرة 15 كيلوواط، موفّرًا قوة قوية.
سرعة التغذية قابلة للتعديل حتى 35 مترًا/دقيقة، مما يوفر كفاءة إنتاج ممتازة.
