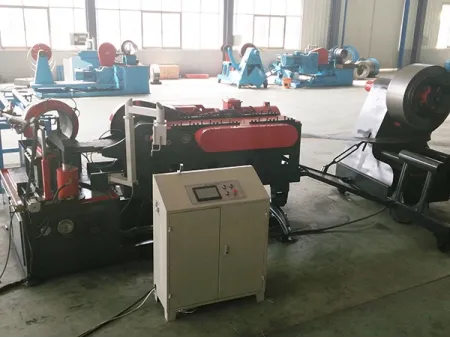

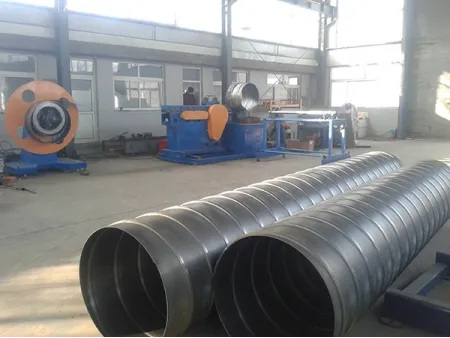

ماكينة تصنيع مجاري هواء حلزونية
طلب عرض سعر
الموقع الإلكتروني: http://ductmachine-ae.com/1-5-spiral-duct-forming-machine.html
GPM-3/300
Spiral Duct Forming Machine
ماكينة تصنيع المجاري الحلزونية لإنتاج دكتات الغاز الحلزونية والمستقيمة
GPM-3/300
Spiral Duct Forming Machine
ماكينة تصنيع المجاري الحلزونية لإنتاج دكتات الغاز الحلزونية والمستقيمة
- الهيكل: من النوع المنقسم، مناسب للإنتاج المستمر
- قطر الأنابيب الحلزونية: 350-1500 مم
- سمك الأنابيب الحلزونية: 2-3 مم
- طول الأنبوب الواحد: 12 مترًا
- سرعة التغذية: 20 متر/دقيقة، قابلة للتعديل
تم تصميم هذه الماكينة من النوع المنقسم خصيصًا لإنتاج دكتات الغاز الحلزونية كبيرة القطر وسميكة الطبقات. وهي مناسبة بشكل خاص لتصنيع دكتات بسمك يصل إلى 2-3 مم، مع طول أنبوب يصل إلى 12 مترًا. بفضل إنتاجها القوي والسميك، تعتبر هذه الماكينة مثالية في مجال مجاري سحب الغاز من المناجم، والتي تتطلب مقاومة عالية للتآكل وقدرة تحمل ضغط مرتفع.
المميزات
- تصميم هيكل منقسم: يوفر هذا التصميم قدرة تحميل فائقة لللفات، مما يقلل من تكرار تغيير لفائف الصلب أثناء الإنتاج ويزيد بشكل كبير من كفاءة التصنيع الإجمالية.
- نظام دفع قوي: مزودة بمحرك رئيسي بقوة 37 كيلوواط، يوفر طاقة كافية لتشغيل مستقر.
- معالجة فعّالة للالواح السميكة: تحافظ الماكينة على كفاءة إنتاج قوية بسرعة تغذية تصل إلى 20 متر/دقيقة حتى عند معالجة الالواح السميكة.
- استخدام أمثل للمواد: تدعم الماكينة تغذية الالواح الفولاذية بعرض 300 مم، مما يزيد من كفاءة استخدام الالواح ويقلل من هدر المواد.
مواصفات الماكينة
- قطر الأنابيب الحلزونية350-1500 مم
- مواصفات المواد (الصلب المدلفن على البارد)2.0-3.0 مم (عرض الشريط 300 مم)
- مواصفات المواد (الفولاذ المقاوم للصدأ)2.0-3.0 مم (عرض الشريط 300 مم)
- طريقة تشكيل الأنابيبدرز حلزوني، درز خارجي
- وحدة فك اللفةعمودية
- القطر الداخلي للفة460-520 مم
- القطر الخارجي الأقصى للفة1400 مم
- الوزن الأقصى للفة2.5 طن
- سرعة التغذية0-20 متر/دقيقة (قابلة للتعديل)
- طريقة القطعقطع بالبلازما أوتوماتيكي كامل
- التحكم في طول الأنابيببواسطة مفتاح حد
- مصدر الطاقة380 فولت / 3 فاز / 50 هرتز
- إجمالي القدرة38.5 كيلوواط
- وزن الماكينة4500 كجم
- طريقة التحكمشاشة لمس
- أبعاد الماكينة (طول×عرض×ارتفاع)2700×1800×1500 مم
- أبعاد وحدة فك اللفة (طول×عرض×ارتفاع)1600×1200×1750 مم
- أبعاد رف التفريغ (طول×عرض×ارتفاع)2100×1000×1200 مم
